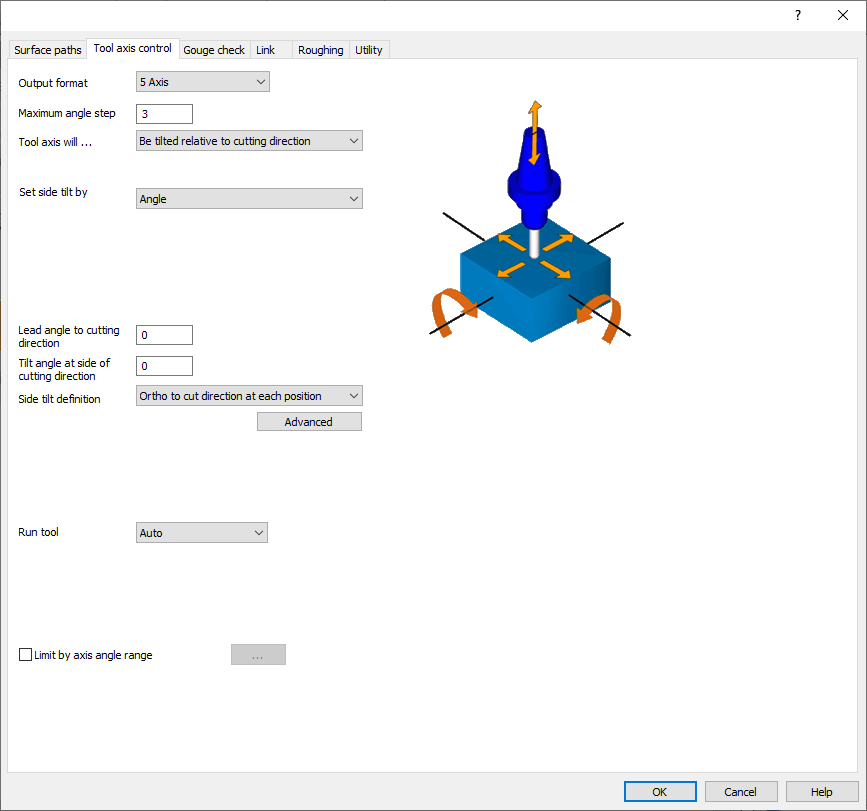

此选项卡提供了控制刀具相对于零件的倾斜和控制的参数和设置，以及其轴以避免碰撞。

下面简要介绍各种参数。

输出格式

此参数设置 3 轴、4 轴或 5 轴加工的输出格式。5 轴加工的输出使用倾斜范围的全部自由度。4 轴加工的自由度限制为 1 度，3 轴加工限制为 2 度。对于 4 轴输出，第五轴的部分将投影回选定的第四轴。对于 3 轴输出，第五轴和第四轴的部分将投影回选定的三轴加工方向。此参数会影响刀具接触点的行为。

最大角度步进

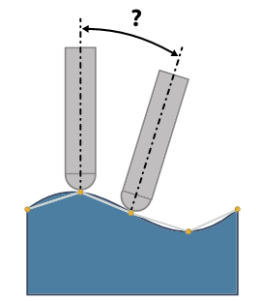

此选项设置两个连续刀具路径位置之间允许的最大角度变化。计算引擎输出包含刀尖位置和刀具方向矢量的 5 轴刀具路径数据。方向矢量不允许具有大于此处指定值的角度变化。

刀轴将…

不倾斜并保持垂直于曲面

相对于切削方向倾斜

以角度倾斜

刀轴将从曲面法线方向向倾斜轴倾斜。倾斜轴可以是 X、Y 和 Z 轴，或几何体中创建的任何线。

相对于轴以固定角度倾斜

刀轴将从倾斜轴向曲面法线倾斜。倾斜轴可以是 X、Y 和 Z 轴，或几何体中创建的任何线。

绕轴旋转

通过点倾斜

刀轴始终指向从几何体中创建的点到曲面点。

通过曲线倾斜

通过直线倾斜

刀轴将对齐到必须选择为几何体的给定倾斜直线。

从曲线远离倾斜

从点远离倾斜

相对于叶轮加工层倾斜

刀具将保持垂直于叶轮的底部曲面。可以通过全局前导/侧面角度以及在领先边、分流边和后缘的局部前导角度来调整到前导和后导的倾斜。

相对于接触点倾斜

相对于曲面法线以固定角度倾斜

运行刀具

此参数定义刀具和驱动曲面的接触点。可选设置：

• 该 自动 选项是自动模式。系统决定刀具接触表面的位置。如果用户更改刀具的方向，曲面接触点保持不变，并且刀具上的接触点从刀具尖端移动到刀具的半径，同时保持刀具和曲面之间的切线关系。

• 当此参数设置为“中心”时，刀尖接触表面接触点。如果由于倾斜选项而更改了刀轴方向，刀具将围绕此尖端点倾斜。在这种情况下，刀具和曲面不再是切线的，刀具将铣削曲面。为避免这种情况，您必须打开铣削检查并将第一个铣削检查策略设置为从驱动曲面撤回刀具。

• “正面”选项类似于“中心”，并强制刀具正面接触曲面。刀具方向的所有更改都围绕此枢轴点执行，并且会导致驱动曲面铣削。因此，在使用此选项时，您必须设置铣削控制。

• 当此参数设置为“半径”时，切线关系以类似于“自动”选项的方式保持。区别在于，对于球鼻刀，刀尖用作驱动曲面上的接触点。

按角度范围限制

• 此开关设置为 true，以将刀具限制在从刀具路径切片法线矢量开始的两个角度之间。换句话说，想象两个具有不同张角 w1 和 w2 的圆锥体。刀轴方向被强制位于这两个圆锥体之间。圆锥体的方向取决于圆锥轴设置。您可以将方向设置为 x、y 和 z 方向，以及用户定义的方向。

• 如果您的刀具路径与引导曲线相关，例如 沿曲线切割 您可以将圆锥轴设置为 动态使用引导曲线 。然后，您可以沿着此曲线及其刀具路径限制刀轴。
