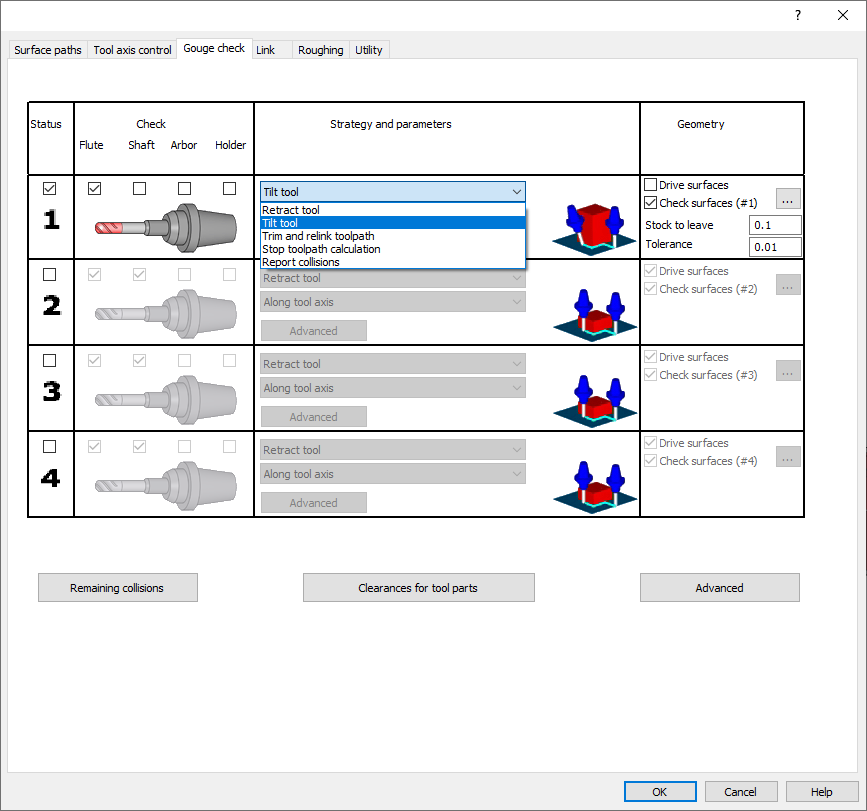

倾斜策略

调整刀具方向以避免碰撞。

• 超前/滞后角度: 相对于表面法线倾斜刀具。

• 侧倾角: 相对于切削方向侧向倾斜刀具。

• 自动: 自动计算最佳倾斜角度。

检查几何体

定义用于碰撞检测的曲面。

• 驱动曲面: 自动检查的曲面，以防止损坏。

• 检查曲面: 用于附加碰撞检查的用户定义曲面。

• 公差:

  • 检查公差: 过切检测的精度。

  • 留料: 刀具与检查曲面之间的间隙距离。

回退策略

定义刀具如何远离工件以避免碰撞。

• 沿刀具轴回退: 沿刀具轴回退。

• 沿表面法线回退: 沿驱动曲面法线回退。

• 沿刀具接触线回退: 沿刀具与驱动曲面的接触线回退。

• 沿刀具平面回退: 在刀具平面内回退。

• 沿 X、Y 和 Z 方向回退: 沿指定方向回退。

• 远离原点回退: 远离原点回退。

• 刀具下移: 将刀具路径投影到检查曲面上。

• 旋转: 旋转刀具路径以避免碰撞。

• 平滑回退: 创建更平滑的刀具路径过渡。

碰撞处理

处理无法通过倾斜或回退策略解决的碰撞。

• 修剪和重新链接: 修剪发生碰撞的刀具路径段。

• 停止刀具路径计算: 在第一次未解决的碰撞处停止刀具路径生成。

• 报告碰撞: 报告碰撞而不尝试避免它们。

• 剩余碰撞: 在碰撞处保留、修剪或停止刀具路径的选项。

这些附加功能为过切检查提供了额外的控制和灵活性。

• 检查位置之间的过切: 检查刀具路径位置之间的碰撞。

• 刀具延伸至无穷大: 延伸刀具几何体以改进碰撞检测。

• 检查连接运动的碰撞: 检查连接运动期间的碰撞。

• 检查连接运动是否在约束范围内: 确保连接保持在定义的约束区域内。

• 检查刀尖: 禁用刀尖半径的过切检查。

• 刀具间隙: 将间隙应用于刀具组件（刀柄、刀杆、刀架）。

• 高级倾斜控制: 提供对自动倾斜的更多控制。

• 高级回退选项: 提供额外的回退选项和参数。
