GO2cam 中的进退刀和连接功能定义了不同加工段之间的刀具路径连接。这包括刀具路径的起点/终点、刀具路径段之间的连接以及进给/退刀运动。

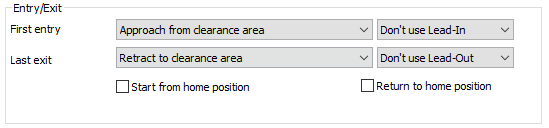

定义刀具在整个加工过程中的初始和最终运动。

  • 首次进刀: 确定刀具首次接近加工表面的方式。

    • 选项: 从安全区域切入, 快速距离, 进给距离, 直插刀。

  • 最后退刀: 定义刀具在完成加工过程后的退刀方式。

    • 选项: 退回到安全区域, 快速距离, 进给距离, 直插刀。

  • 从原点开始/返回原点: 允许在特定的位置和方向开始和结束加工过程。


定义刀具如何连接刀具路径的不同段。

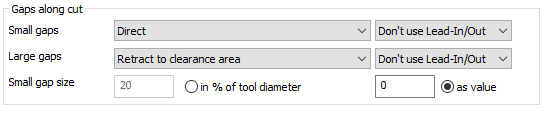

切削中的间隙

在单个刀具路径中存在间隙时连接段。

  • 直插刀: 在间隙边缘之间进行直线连接,无需退刀。

  • 沿曲面: 刀具在间隙之间沿工件现有几何形状移动。需要过切检查。

  • 样条连接: 在间隙边缘之间进行平滑的曲线连接。

  • 步进 (仅3轴): 刀具退刀,水平移动,然后接近下一个段。

  • 退刀至进给/快速/安全距离: 刀具退刀至指定距离,水平移动,然后接近下一个段。

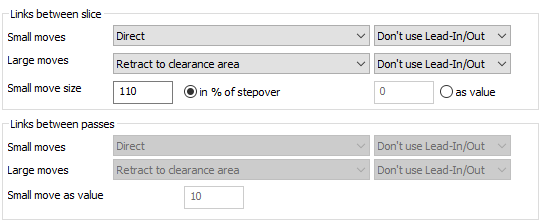

层之间的连接

连接切片内的相邻刀路。

  • 使用与“切削中的间隙”相同的选项。

切片之间的连接

连接相邻的切削或切削层。

  • 使用与“切削中的间隙”相同的选项。

image-20240819-112120.png image-20240819-112153.png

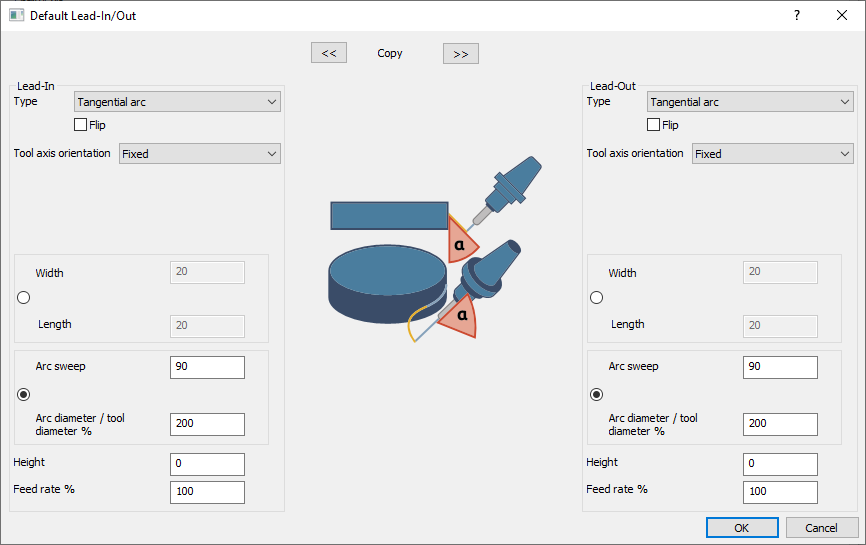

定义刀具在加工段内的初始和最终运动。

  • 进退刀类型:

    • 圆弧: 创建一条曲线路径,将刀具连接到切削路径。有多种类型(切线、正交、垂直、水平)可用。

    • 直线: 创建直线连接。选项包括切线、反向切线、正交、垂直轮廓斜坡、反向垂直轮廓斜坡和斜线。

    • 定位线: 使用预定义的线作为刀具路径的起点或终点。

  • 刀轴方向:

    • 固定: 刀轴在进退刀过程中保持不变。

    • 切线: 刀轴方向改变以确保连续旋转。

    • 最大进退刀角度变化: 限制刀轴方向的总变化量。

    • 倾斜: 保持刀轴控制中指定的倾斜策略。

    • 垂直于切削方向: 保持刀轴垂直于切线(仅4轴)。

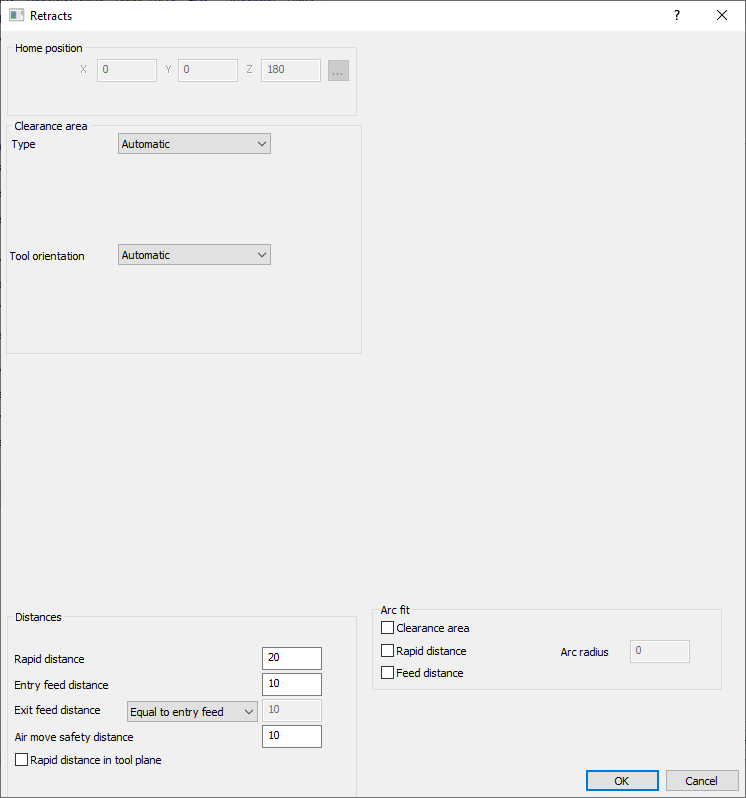

定义刀具从工件移开到安全位置的运动。

  • 安全区域:

    • 指定工件周围的安全空间。

    • 形状: 平面、圆柱体、球体。

    • 方向: 基于轴、用户定义或加工方向。

  • 距离:

    • 快速距离: 刀具快速移动的距离。

    • 进刀进给距离: 刀具以插入进给速率接近的距离。

    • 退刀进给距离: 刀具以插入进给速率退回的距离。

    • 空中移动安全距离: 空中移动期间的最小安全距离。

  • 圆弧拟合: 在退刀过程中创建平滑的圆弧。

  • 安全区域刀轴方向: 将刀轴与安全区域面的法线对齐或反向对齐。

  • 退刀类型: 退回到安全区域、快速距离或进给距离。

  • 退刀路径: 直线或圆弧拟合。


  • 关键注意事项

    • 所选的连接类型必须满足安全条件。

    • 过切检查会影响可用的连接类型及其行为。

    • 对于基于毛坯的模式,可以使用“沿毛坯”选项。

    • 距离区分可应用于刀路和切片。

最佳的连接功能配置取决于材料、刀具类型、加工策略和期望的表面光洁度等因素。通常需要进行实验和优化才能获得期望的结果。
