排版是一个可选模块,它允许 优化多个型腔的定位 在毛坯中。它在线切割的菜单中可用 设计。

Many rules are similar to the nesting option of milling: 点击此处 to get further information.


一个新的 现有毛坯 复选框已添加到排版命令对话框中。

  • 启用时,当前项目文件中已定义的毛坯形状将被自动选中。

  • 通过允许您将零件排版到自定义或预定义的毛坯几何形状上,超越了示例库,从而提高了材料使用的灵活性。

HELP - Geometry Generalities - Nesting on Existing Stock-20251216-062738.png

一些规则特定于线切割:

  • 排版的形状必须是 冲孔 形状,

  • 几何形状是 2D轮廓 ,(而不是像铣削中的实体),

  • 螺纹孔必须预先定义,它们将在排版过程中被复制,

  • 线切割中不存在连接器。

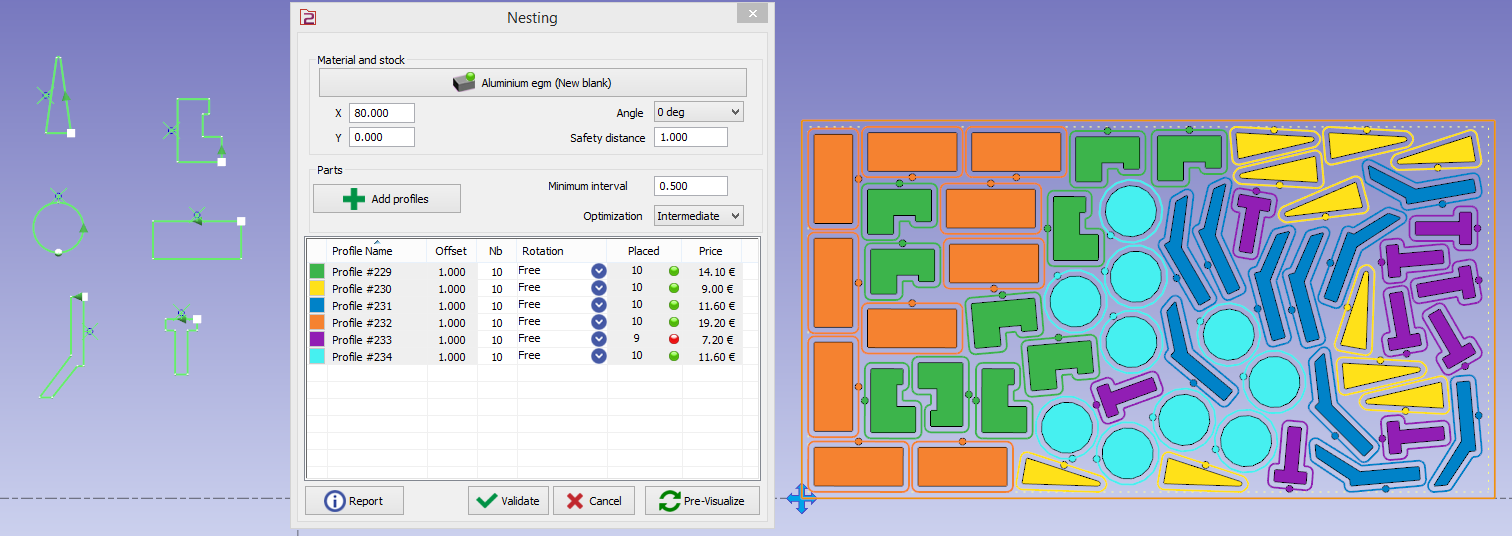

下面是6个冲孔形状排版的示例。

您可以处理已加工的*.PCE文件。

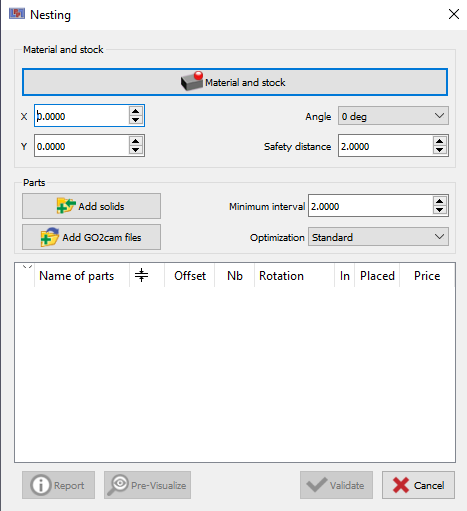

点击“添加GO2cam文件”可以打开和排版*.PCE文件。
