介绍

根据创建的螺纹点自动创建孔。这些孔将在铣削环境中使用自动加工进行加工。

注意: 此功能仅在您拥有铣削许可证时才有用，否则您将无法加工孔实体。

在这种情况下，解决方法是导出车间文档中的“钻孔表”工作表，以获取孔的坐标并手动钻孔。

创建螺纹钻孔

  1. 点击功能

  2. 默认情况下，只有一个钻孔操作与孔相关联；如果您想进行精密钻孔，请在对话框区域勾选相应的框。

  3. 使用绿色勾号确认

  4. 螺纹点的列表显示在表格中。如果螺纹点是手动创建的，或者螺纹点的计算存在问题，则直径和深度将显示为 ??? .

警告 ：如果螺纹点是在选择过程中手动创建的，则没有关联的深度或直径，因此不会创建孔！

钻螺纹孔

  1. 保存零件

  2. 退出 EDM 环境

  3. 进入铣削环境

  4. 转到铣削，然后转到菜单“孔”并选择“自动”。选择优化类型（通常按平面）并启动计算。

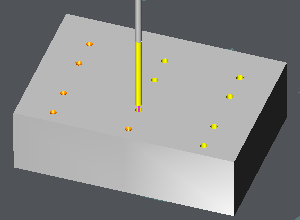

这是 EDM 零件的一个示例。

钻螺纹孔
