介绍
|
排版是一个可选模块，它允许 优化多个形状的定位 在毛坯中。需要排版的几何体是 仅实体 ！它可以在菜单中找到 设计 / 排版 . |
目标是优化零件的定位以节省材料。然后您可以设置连接件来固定形状，最后使用自动切割循环。
原理
|

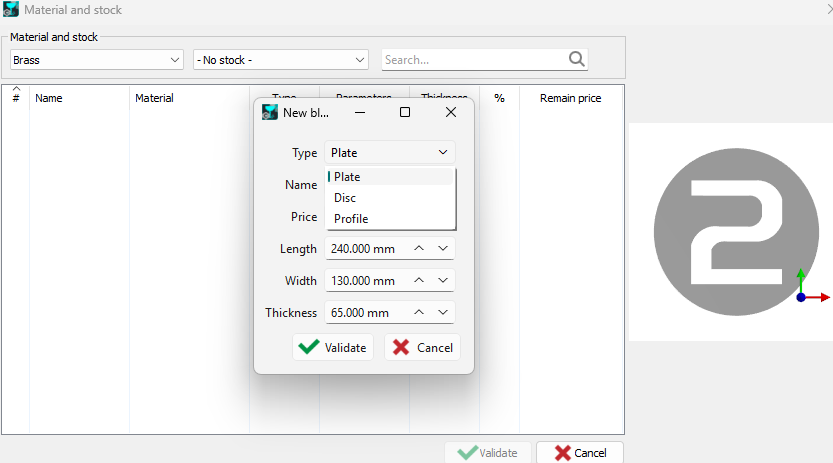

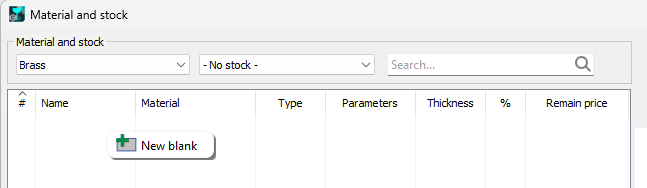

材料和毛坯 ：要开始排版，您需要选择一种材料和毛坯。这些可以从预定义样本中选择，或者可以在“材料和毛坯”对话框中通过右键单击创建一个新的毛坯。
|
|
|
|
一个新的 现有毛坯 复选框已添加到“排版”命令对话框中。
|
|
|

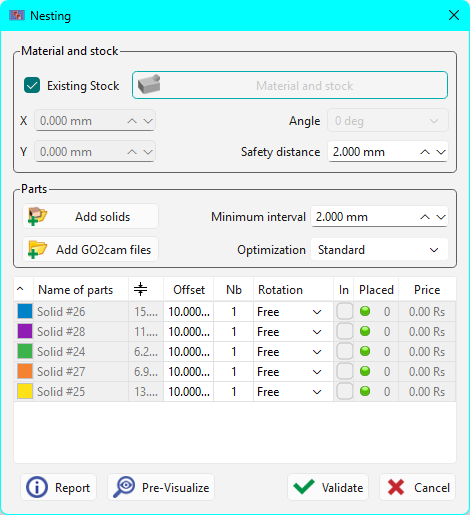

零件 ：运行排版命令时，屏幕上的实体会自动被选中。它们会出现在列表中，并为每个实体应用一种颜色。您可以通过按钮“ 导入任何类型的实体 CAD 文件格式 ”导入 添加实体 ”。对于排版计算，您必须定义实体之间的最小间隔以及优化级别（标准、中级或最大），计算时间取决于此。 X 和 Y 位置： 毛坯的原点由 X 和 Y 字段确定。 角度 ：允许块的定位。 安全距离 ：是材料周围的边距。 在实体列表中： 偏移值允许创建 两条曲线，刀具路径将在它们之间进行。
|
|
|
|
数量 : is the number of parts to place, 旋转 ：您可以允许或不允许不同实体的旋转进行定位：我们可以选择自由旋转 （所有可能的定位）， 0 或 180 度 , 每 90 度或不旋转。 在 ：GO2cam 会识别空心形状，勾选此框可在内部定位其他元素。 已放置 ：显示已放置元素的数量，未完全放置的实体会用红色气球标出。 |
||
|
计算 ：按钮“ 预可视化 ”允许根据调整和选定的值检查结果。您可以进行修改并根据需要多次运行预可视化。应用“ 验证 ”按钮后，实体将被复制，并创建曲线和轮廓。 按钮“ 报告 ”允许打印表格或将其保存到编辑器中。 |
||
该 列标题是可访问的 ，您可以 输入一个值 并因此 应用 到完整列表的实体。
在此，我们定义要为列表中每个实体放置 8 个元素。

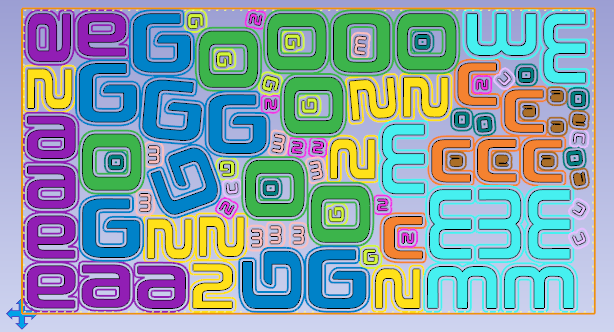

GO2cam 字母排版的预可视化，两种不同尺寸：
|
|
特殊情况：仅 1 个实体

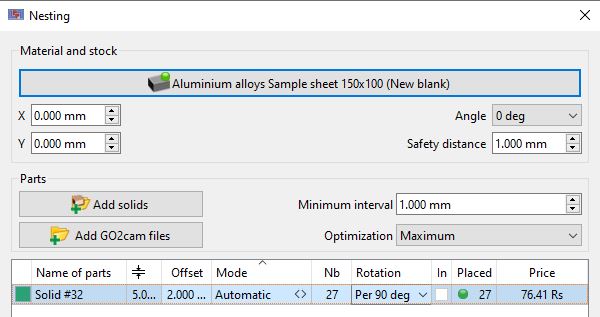

如果只有一个实体要放置，则会出现一个新列“ 模式 ”，它允许两种计算类型：
-
值 ，定义要放置的元素数量，
-
自动 ，尽可能多地将元素放置在选定的毛坯中。

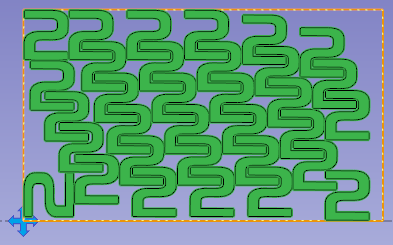

计算后，将显示放置的元素数量！
|
|
特性
- 在表格中，通过右键单击实体，您可以创建其对称实体，然后将其用于排版，
- 在预可视化期间，会自动应用颜色以更好地识别已放置的元素，
- 通过首先为材料块设定价格，我们可以计算每个零件的单价，
- 偏移曲线自动放置在图层 12 和 13 中，以便使用自动参考配置操作列表，
- 我们可以使用已加工的毛坯并管理材料库。
您也可以排版
预编程的
PCE 文件。
您还可以定义
外部加工
（分离切割）在单个零件中。
在这种情况下，无法响应在排版过程中添加的支撑条。
其他命令
|
设置连接件 |
Choice of the type of connectors and set on the elements. It is possible to position a connector on a solid and to duplicate automatically this connector on all the identical solids! |
|
连接件管理 |
创建新的连接件，具有矩形或梯形形状。创建后，这些连接件可在“设置连接件”命令中使用。 |
设置连接件
|
|
|
Management of stock: 点击此处获取详细信息 |
