识别使用交叉轴的加工循环。将特定轴（主轴或转塔）锁定在所需位置，强制程序利用剩余的轴。

在数控编程中，尤其是在使用超过五轴可控的机床时，通常需要将某些轴固定在原地，以简化运动控制、降低编程复杂性或解决重叠轴功能之间的冲突。GO2cam 提供内置工具，可以轻松地 锁定特定的机床轴 —旋转或平移—，以便在加工操作中仅使用必要的自由度。

锁定未使用或冗余的轴对于确保稳定的刀具方向、避免歧义运动以及在多轴设置中获得一致的结果至关重要。

多轴机床和并发轴

现代数控机床可能包含传统五轴设置之外的附加轴。这些可能包括：

• 平移轴 例如 U、V 或 W，

• 旋转轴 在主轴和转塔上，

• 或任何导致 冗余或交叉轴组 .

在这种情况下，多个轴可能能够实现相同的结果。为了确保可控且可预测的刀具运动， 必须锁定其中一个重叠轴 ，而另一个由程序使用。

GO2cam 执行 运动链分析 机床配置（包括机床结构、刀头运动链和设置（夹具））的分析，以识别所有可编程轴。然后，它会显示一个可锁定的轴列表。

技术功能：

• 创建技术循环时，您可以访问某些功能的通道号，允许您输入 0（所有通道）到最大通道数之间的值。

• 在轴锁定窗口中，您现在还可以为技术循环分配辅助通道，允许将技术分配给两个不同的通道。

如何锁定轴：

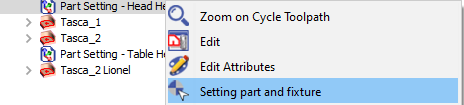

1. 打开 "设置零件和夹具" 功能（通过零件设置 或右键单击零件设置并选择 设置零件和夹具 ).

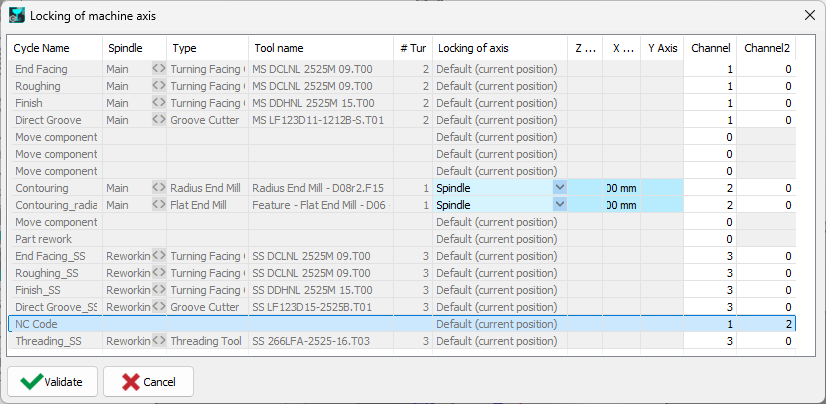

2. 访问 轴锁定表 显示机床运动链中定义的所有轴。

3. 识别并 选择要锁定的轴 通过在列表中勾选它们。

4. 输入 所需的锁定位置 对于每个轴：

   • 角度 （例如，A0°，C180°）用于旋转轴。

   • 线性 （例如，U = 50 毫米）用于平移轴。

5. 保存配置并继续进行操作编程。GO2cam 现在将仅使用剩余的未锁定轴来计算刀具路径。

管理冗余或并发轴

某些机床具有 并发轴组 ，这意味着多个轴可以影响相同的刀具方向。例如，转塔和主轴都可以围绕公共轴进行旋转。在这些情况下：

• 一个轴（例如，转塔）必须被 锁定 固定到一个位置。

• 另一个轴（例如，主轴）由 CAM 程序动态使用。

这可以防止运动命令重复，并确保平稳、无碰撞的刀具运动。

在 GO2cam 中使用轴锁定，当：

• 机床具有 超过 5 个可编程轴 .

• 您想消除运动 未使用或冗余的轴 .

• 您正在使用 复杂的夹具 零件必须保持固定方向。

• 您正在编程依赖于 一致的旋转或线性参考 .

• 您想通过移除额外的自由度来简化给定操作的运动链行为。
