此菜单用于配置机床环境以启用加工模拟。
对于加工操作，用户需要先定义刀具和夹具。

点击刀具菜单时，系统将提示用户设置刀具。

刀具树显示加工过程所需的所有刀具。

在“待装刀具”下，您会找到当前未安装的刀具。

在“刀库/刀塔”下，您将看到机床的刀库，其中列出了已安装的刀具。

要安装刀具，请将其从其刀具支撑位置拖放到刀库中的相应刀位。如果尚未定义刀具刀柄，请为每把刀具插入刀柄。

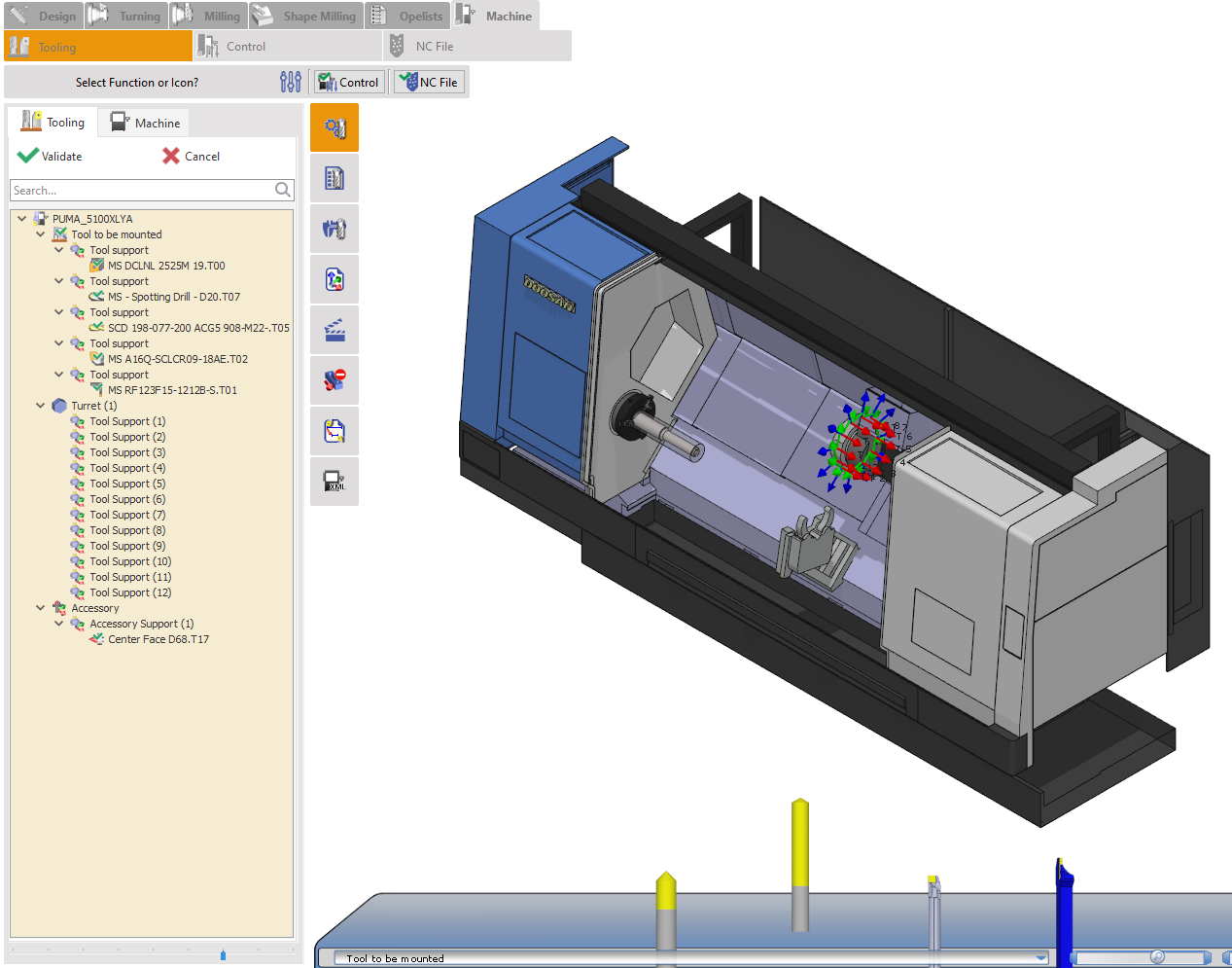

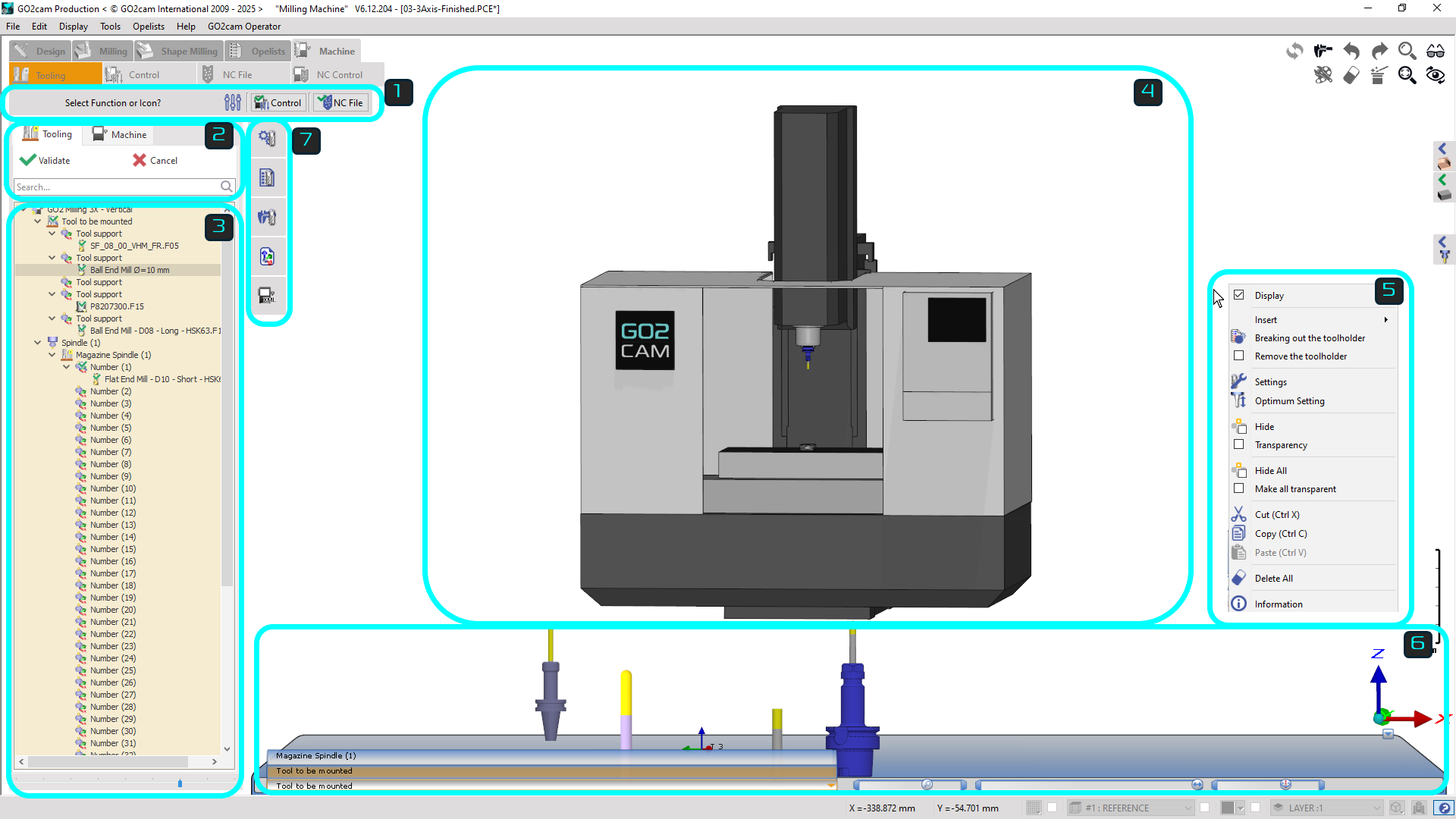

机床子选项卡显示机床的设置。

功能区: 提供图形显示、碰撞检测、验证并转到控制菜单以及验证并调用后处理程序的设置。

刀具树选项卡: 有两个选项卡；主刀具选项卡用于机床上所有刀具的设置，机床选项卡用于机床组件的显示功能。

刀具树: 树状图列出了机床上所有刀具安装轴。它分为待装刀具列表以及刀具可以安装的刀架/刀塔/主轴。

图形窗口: 机床及其组件和刀具安装轴的 3D 模型，可以进行交互操作，手动安装刀具和刀柄。这提供了设置的视觉理解。

弹出菜单: 每个部分都有不同的功能，例如树状图、刀具/刀柄、机床窗口等，提供了各种弹出菜单。

刀架: 待安装或已安装刀具列表的 3D 模型显示在底部的刀架上。用户可以从那里将刀具拖放到机床上，添加刀柄等。

工具栏命令 : 此菜单提供了刀具和加工过程的高级设置。

观看描述界面及其功能的视频。

通用操作

刀具环境包含有用的功能，但操作复杂的 3D 模型（如多轴刀塔）可能具有挑战性。用户应使用过滤器和鼠标控件来改进模型定位并避免视觉障碍。

刀架操作

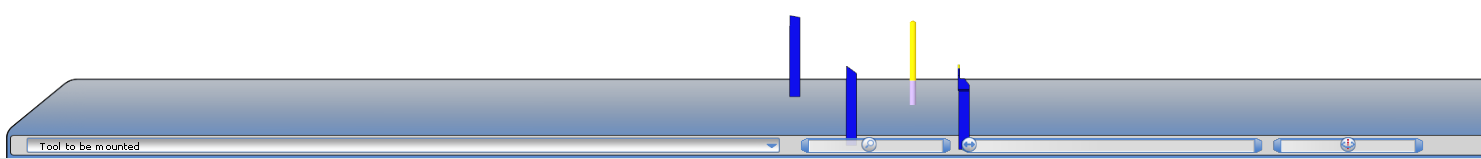

刀架是一个 3D 交互式刀具车，用于预加工设置。它允许缩放、旋转和过滤以检查刀具并仅查看已加载到机床刀库中的刀具。刀具安装后，刀架可以最小化，因为其主要用途已完成。

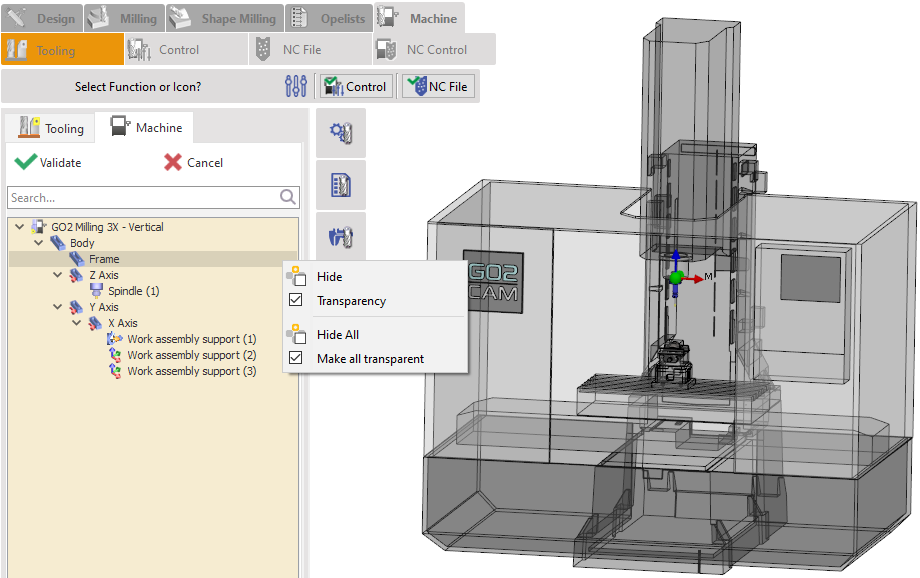

机床树选项卡

在 MTE 环境中，机床树选项卡允许用户隐藏、取消隐藏或使 3D 机床组件透明，这与仅限于刀具和刀柄的刀具树选项卡不同。它列出了所有机床组件以便于访问，并允许约束零件移动以进行精确的 3D 操作。

在刀具菜单中，您会找到一个名为 “待装刀具” 的部分。此部分中的每个刀具支撑都包含一把需要安装的刀具。要手动安装刀具，只需 拖放 它从 ‘ 待装刀具 ’ 部分到您刀塔或主轴上的可用刀具支撑。

示例:

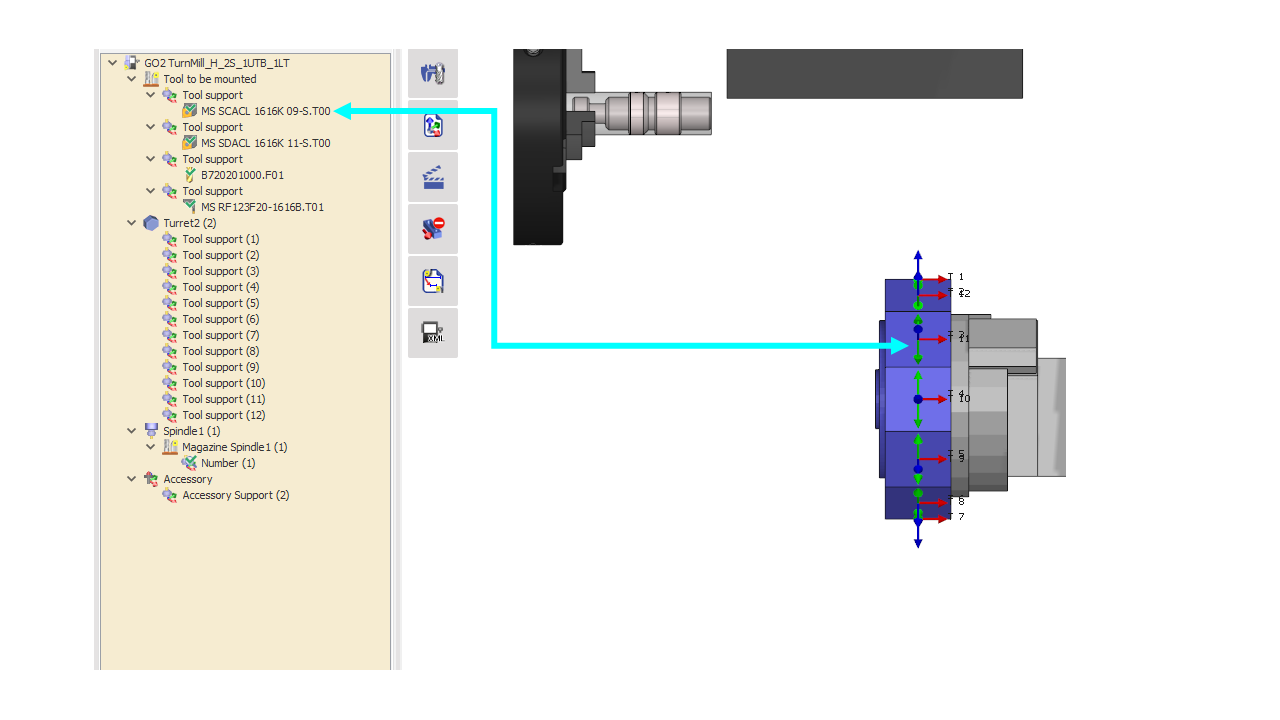

在提供的图像中，刀具 “MS RF 123F20-16168.T01” 被拖放到 刀塔 2，刀具支撑 (1) .

1. 图像 1 显示了刀具在 “待装刀具” 部分中的初始位置。

2. 图像 2 显示了刀具放置在刀塔刀具支撑上之后的状态。

在 MTE 刀具界面中，您会在底部找到一个刀架（ 显示在 图像 3 ）包含待安装的刀具。要手动安装刀具，只需将 3D 模型拖放到所需的刀塔或主轴刀具支撑上，每个刀具支撑都标有编号的主轴系统以便于识别。

在“待装刀具”部分（ 显示在图像 1 中 ），您可以将刀具拖放到刀塔或主轴上来安装它们。安装过程很简单：

1. 选择刀具树中的刀具

2. 按住鼠标左键拖动它

3. 释放按钮并单击刀塔或主轴上所需的刀具支撑

在这里您可以观看视频，演示在 MTE 机床上执行手动刀具安装的不同方法。

新建

此选项会移除当前安装在主轴或刀塔上的所有刀具，让您可以从新的刀具设置开始。

打开

打开现有的 FMO 文件

另存为…

将机床上所有刀具配置保存为 FMO 文件

工件夹持装置

可以通过右键单击树状图或 3D 窗口中的机床来快速访问和配置工件夹具/WAG。

• 此命令可作为弹出菜单选项使用 当未编程任何零件设置时。

• 在机床选项卡中，可以通过右键单击树状图或 3D 窗口中的添加组件来访问其设置。

分配机床刀具

自动替换循环中定义的刀具为机床上已安装的兼容刀具（作为 FMO 文件）。 单击链接获取详细信息。

刀具列表

打开刀具列表

删除所有刀柄

移除机床上所有实体刀柄

全部删除

移除机床上安装的所有刀具和刀柄

显示

隐藏/显示刀架

中心对中心

调整刀架上刀具之间的间距。

插入

允许您添加实体或标准刀柄

隐藏

在 3D 环境中隐藏/显示所选刀具支撑中连接的刀具和刀柄

透明度

使所选组件在 3D 环境中透明

全部隐藏

在 3D 环境中隐藏所选组件组

全部透明化

使所选组件组在 3D 环境中透明

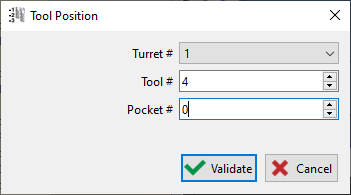

更改位置

允许将当前刀具支撑的组件移动到机床上的另一个刀具安装位置。这可以是另一个刀塔或刀架，刀塔上的另一个刀具支撑位置，甚至是同一刀具支撑中的另一个刀位（如果可用）。

剪切

移除所选刀具支撑中的组件（保存在剪贴板中），可以粘贴到另一个刀具支撑位置。

复制

在剪贴板中创建所选刀具的副本

粘贴

插入剪贴板中的刀具

自动安装在

… 机床的刀塔和/或刀架上。

对于选定的刀具，用户选择要安装它的刀塔或刀架，这是一种半自动安装。

拆卸刀柄

炸开标准刀柄及其刀具，以便更换刀柄

刀塔分度

对于非同轴刀塔，手动分配刀座位置。

设置

可以通过修改刀具的有效长度（可调值）、平移或旋转来调整刀具。在调整过程中，刀具测量值——有效长度、X/Y/Z 平移以及 Y/Z 旋转——会被动态计算并显示。

组设置

它允许对刀具参数进行集体配置，例如瑞士型加工中刀架上的刀具。

反转刀具方向

将刀具旋转 180°。

最佳设置

仅在铣削中，它会自动更改为正确的可用长度。

信息

允许获取刀具的特性，包括使用该刀具的循环列表。
