在将所有刀具安装到数控机床的指定位置后，此控制菜单允许您虚拟地模拟整个加工过程，识别并纠正代码中的潜在错误。通过实际运行程序而不启动机床本身，您可以确保从第一次切削开始就实现高效准确的操作。

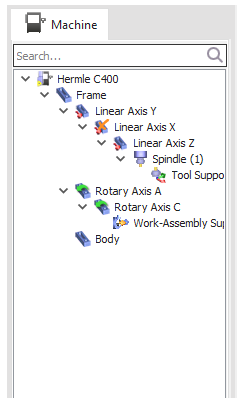

此选项卡提供了构成此机床的所有已定义组件的全面视图。每个组件都以视觉方式表示，让您清晰地了解机床的结构。通过右键单击任何组件，您将访问一个上下文菜单，其中提供多个选项：

• 隐藏组件： 此选项允许您暂时从视图中移除选定的组件。这有助于专注于机床的特定部分或简化显示。隐藏的组件可以通过指定的菜单选项轻松重新显示。

• 设为透明： 此选项增加了选定组件的透明度，使您能够更清晰地看到下方的组件。这对于可视化复杂机床的内部结构或具有重叠元素的组件非常有用。

• 信息： 选择此选项将显示有关所选组件的详细信息面板。此面板可能包括组件的矢量、类型、原点或与其关联的任何其他相关数据的规格。

在控制环境中右键单击会打开一个包含以下选项的弹出菜单：

• 显示零件： 打开一个新窗口，其中包含 MTE 零件模拟的特写视图。

• 显示副轴加工零件： 打开一个新窗口，其中包含用于副轴加工的特写视图。

• 隐藏所有： 隐藏 3D 视图中的所有组件。

• 全部设为透明： 使 3D 视图中的所有组件透明。

• 运动链分析： 分析运动链并显示报告。

• 信息： 显示所选组件的信息。

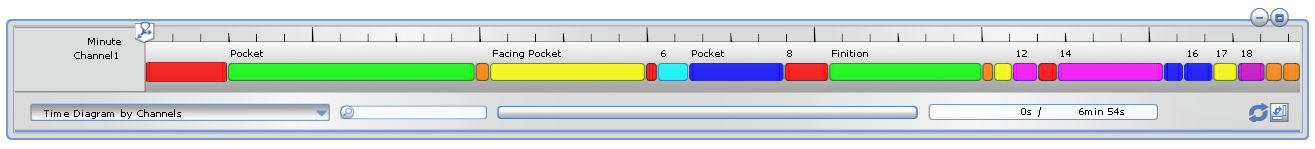

在车削和瑞士加工中，甘特图图形已更新。

它可以移动且可调整大小！

甘特图具有右键单击菜单，可让您精细控制模拟：

循环导航： 轻松跳转到循环中的特定点，例如开始、结束或用户定义的特定位置。这允许对关键时刻进行专注检查。

循环编辑与管理： 直接修改特定循环，根据需要调整刀具选项，并触发重新计算以微调您的模拟。

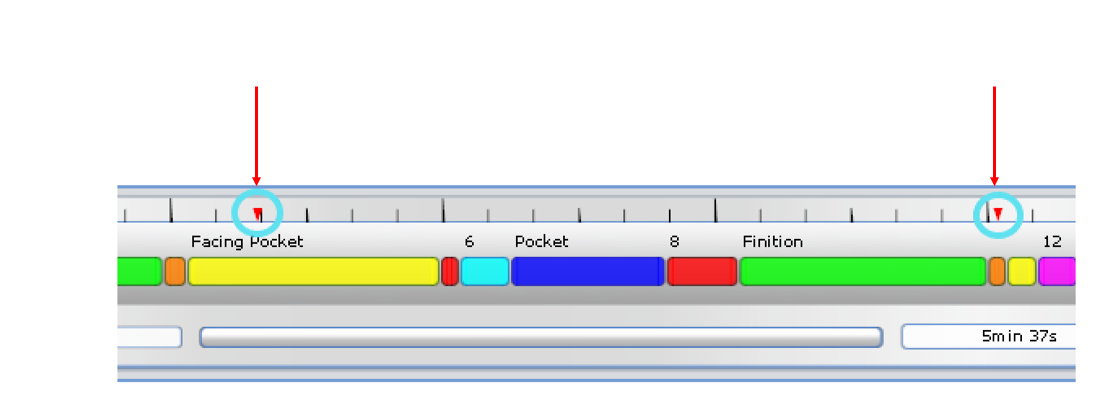

控制流管理： 战略性地设置 断点 以在预定时间点暂停模拟。这有助于深入分析和故障排除。

• 碰撞分析： 为了增加一层安全性，模拟包含了先进的碰撞检测。此主动功能可识别潜在冲突，确保程序顺利运行并避免意外事故。

碰撞树

树已在 Qt 中重新实现，现在支持搜索，并正确遵守所选单位，而不是始终以毫米为单位显示值。

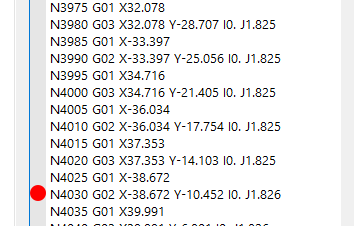

现在可以直接从弹出窗口启用或禁用断点。活动的断点（红色）将暂停执行，而禁用的断点（绿色）将允许其继续。此操作可以从甘特图或 NC 程序执行。

换刀点现在可见，并在 MTE 模拟中显示提示。

坐标窗口

零件和机床原点是可配置的，图标和按钮上有更多工具提示，图标已更新以适应暗模式，旋转图标现在清楚地指示它是影响毛坯、刀具还是两者都不影响。

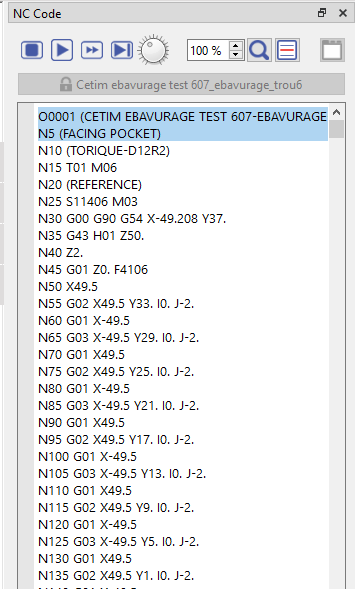

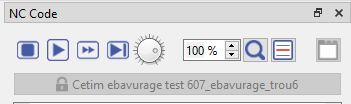

这些控件允许您控制 NC 代码的模拟并更详细地查看 NC 代码：

• 开始/停止播放按钮： 此按钮用于启动和停止 NC 代码的模拟。

• 前进单步按钮： 此按钮用于逐行单步执行 NC 代码。

• 下一个循环按钮： 此按钮用于模拟 NC 代码的下一个循环。

• 控制模拟速度的旋钮： 此旋钮用于调整模拟的速度。

• 放大镜： 此按钮用于增大或减小窗口中 NC 代码的大小。

• 搜索按钮： 此按钮用于在 NC 代码中搜索特定坐标。

• 转到行按钮： 此按钮用于快速转到 NC 代码中的特定行号。
