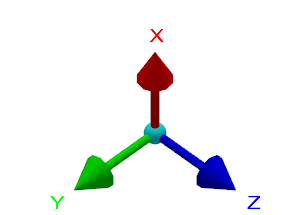

GO2cam 中的交互式坐标系使用标准的 RGB 颜色。
The size of the interactive axis system can be modified by going to 工具 > 选项 > 显示。 |
|
|
|
|
您可以在页面底部观看视频： 点击此处 |
|
交互式坐标系有四个用途：
-
可视化当前平面的 XYZ 轴 .
-
通过单击坐标系的不同部分来访问各种视图命令
|
原点 |
左键单击：更改视图 左键单击 + Ctrl：反转视图 右键单击：打开视图列表 |
|
箭头顶部 |
左键单击：反转视图 |
|
箭头主体 |
左键单击：绕轴旋转 左键单击 + Ctrl：以 5° 步长旋转 |
|
字母 |
左键单击：定向向量向前 左键单击 + Ctrl：反转方向 |
3. 访问现有视图
右键单击交互式坐标系的 原点 ，可查看现有视图。您也可以按 F8 .
将出现此对话框：
4. 创建平面
将交互式坐标系的原点拖放到实体表面，可自动创建新平面，并允许您选择原点位置。
将系统放置在点或平面上后，将出现一个对话框提示您定位平面：
有关平面创建的更多信息，请参阅此页面，了解如何 创建工作平面 .
|
|
您可以在此观看关于交互式坐标系的视频：
|
