如何从两侧加工孔？ |
|
|
GO2cam 中有两种方法可以加工孔：
下面将介绍这两种方法 |
|
|
1. 自动

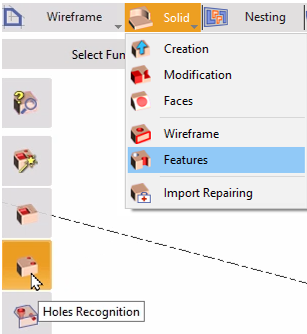

在此方法中，第一步是执行孔识别。 因此，在设计选项卡中，选择实体 > 特征。然后选择孔识别命令来启动该特征。

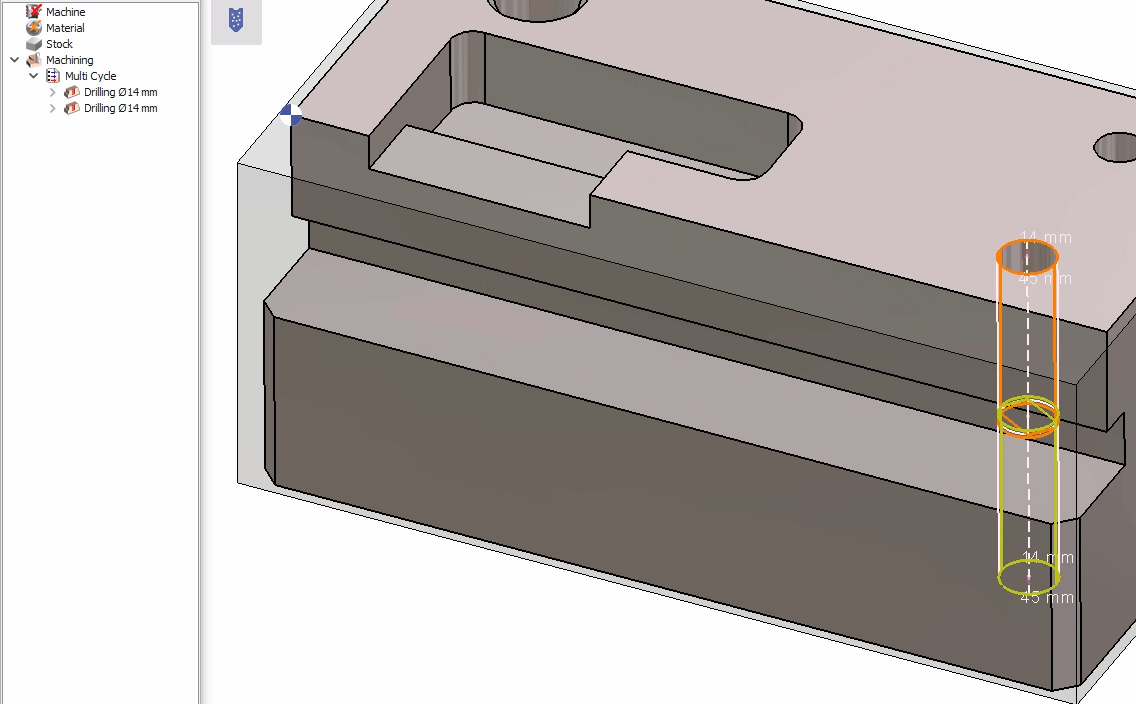

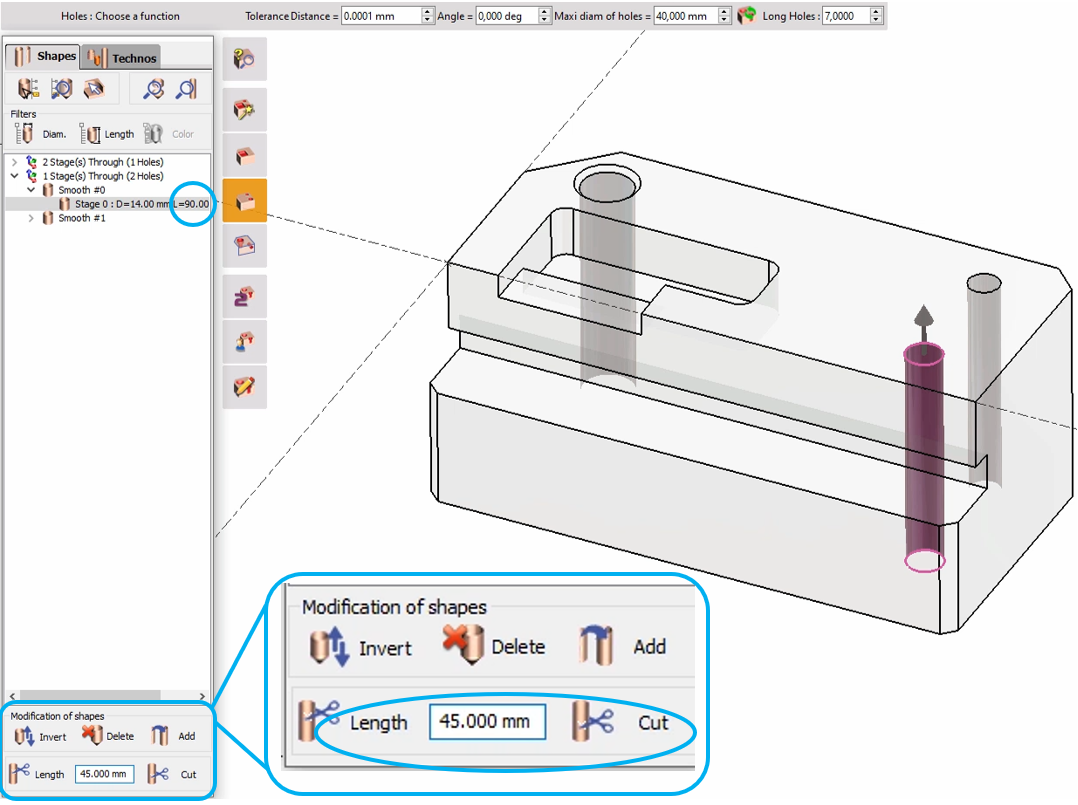

在本例中，我们将重点关注单个孔，如右图所示，长度为 90 毫米。 在 形状修改 中，输入孔长度的一半值（45 毫米），然后单击 一半 （45 毫米），然后单击 切削 . 您可能会收到一个对话框，询问“是否切削相同的孔”，如果您希望对其他相似孔执行相同的操作，可以选择“是”，但在此示例中我们选择“否”。 孔的拓扑结构被切分为 2 个元素 . 现在我们可以转到 Technos 选项卡并像往常一样应用标准孔。 最后在 Milling 选项卡中，选择 Hole/Feature > Automatic。 2 个独立的平面 为孔生成，计算后，钻孔将从顶部进行一次（在中间位置）和从底部进行第二次。 |
|
|
2. 手动 在此方法中，我们可以通过转到 Hole/Feature > Manual Holes 直接定义手动孔。 对于几何图形，选择所需的孔（通常孔会自动识别）。

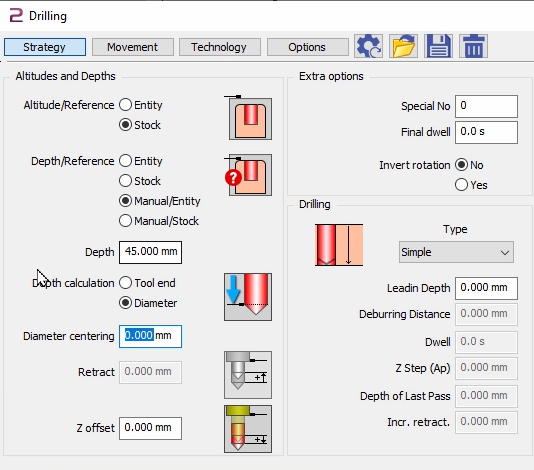

选择刀具，然后在钻孔策略中设置： 高度/参考 ：毛坯 深度/参考 ：手动/实体 深度 ：到所需长度（在本例中为一半，即 45 毫米） 并计算。 要从另一侧加工 ，我们首先需要在该侧为孔创建一个平面。最简单的方法是右键单击背部曲面并选择“平面在曲面上”。

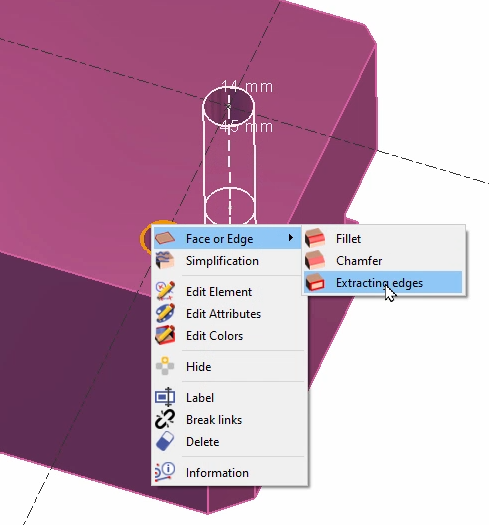

接下来，为了能够从这一侧识别孔实体，我们必须提取孔的边缘。这将有助于几何图形选择。

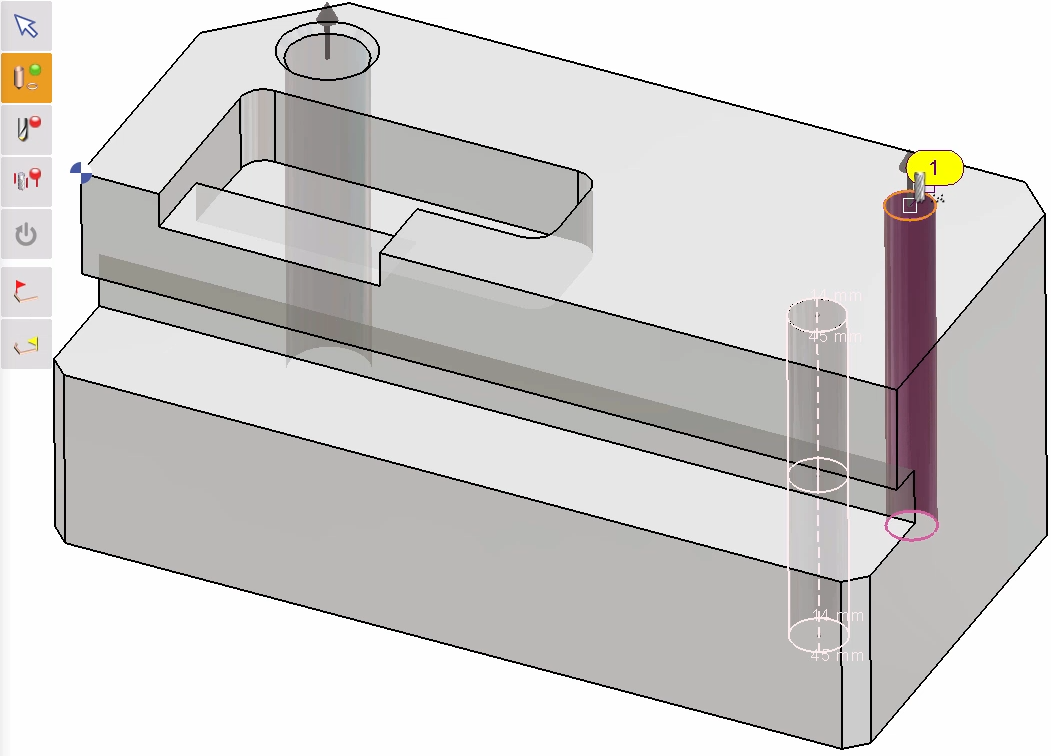

最后，应用与初始侧相同的刀具和策略的手动孔循环。对于几何图形，我们将不得不选择提取的圆形边缘（您可以隐藏实体以便于选择）。
|
|
|
|
|
|
如何为多级孔加工分配用户孔到形状？ |
||
|

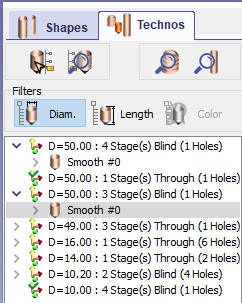

在孔识别步骤中，选择所需孔后（例如，我们将选择一个 3 级孔），我们有 两个 分配用户孔到选取的可能性。 |
|
|
|
1/ 如果 用户孔 模板 已可用 ，我们可以简单地单击 用户孔。

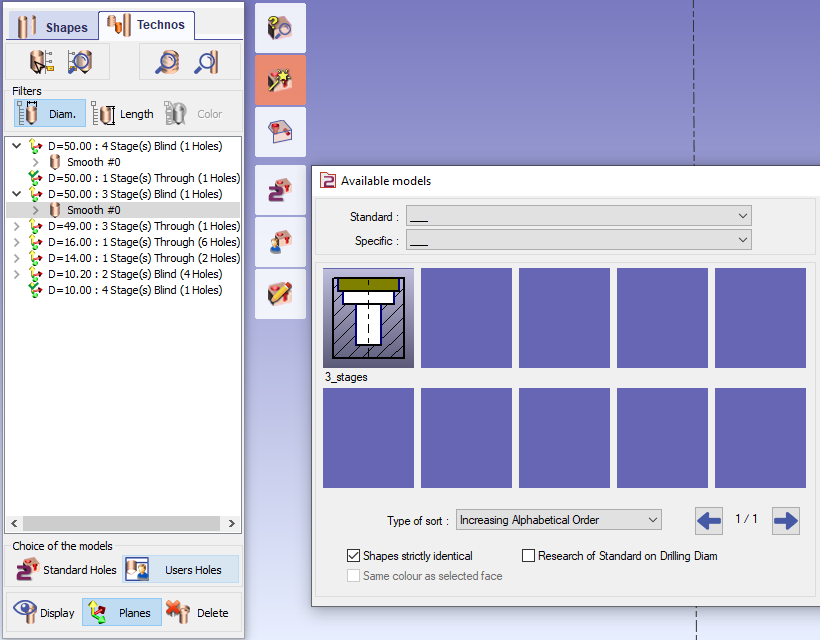

将打开可用兼容模型的列表；GO2cam 会扫描所有不同的库以提供列表。

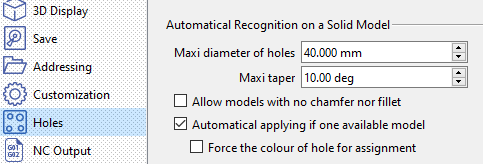

如果只有一个模型兼容，您可以自动应用它，而无需打开表格！为此，在 软件配置 中，在 孔 部分下，在“实体上的自动识别”模型下，确保选择“ 如果有一个可用模型则自动应用 ' |
|
|
|

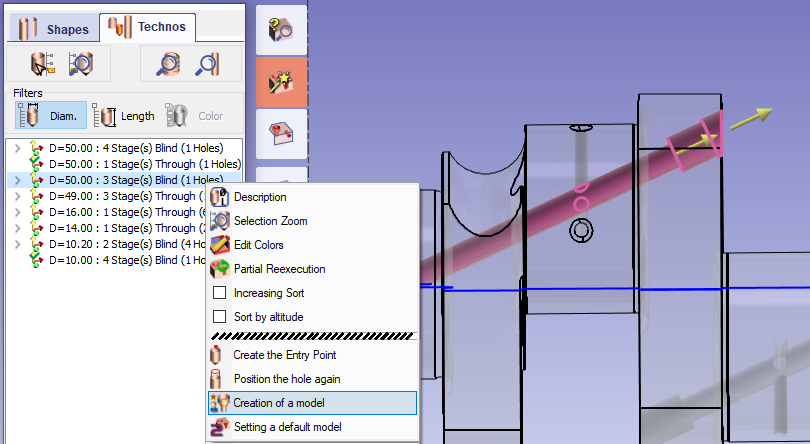

2/ 如果 用户孔 模板 不可用 ，我们可以右键单击所需的孔，然后选择“ 创建模型 '. 此功能允许创建模型的基础：
如果您在没有匹配模板可用时单击用户孔，将弹出一个对话框，您可以在其中直接选择 创建模型 .

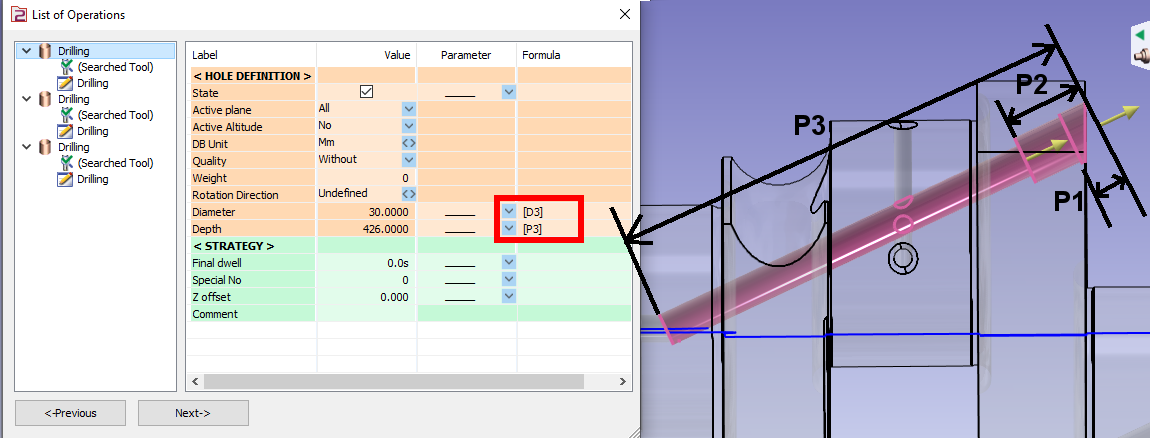

对于 形状上的深度 在此点，我们无法访问循环参数： 加工开始 and 深度 are 自动设置 according to the type of operation! 例如：
至于 操作列表 ，它们按直径从小到大排列。（D3>D2>D1） 我们可以单击下一步，最后命名并保存模型，然后它将被应用于 Technos 选项卡中选定的孔。 |
|
|
|

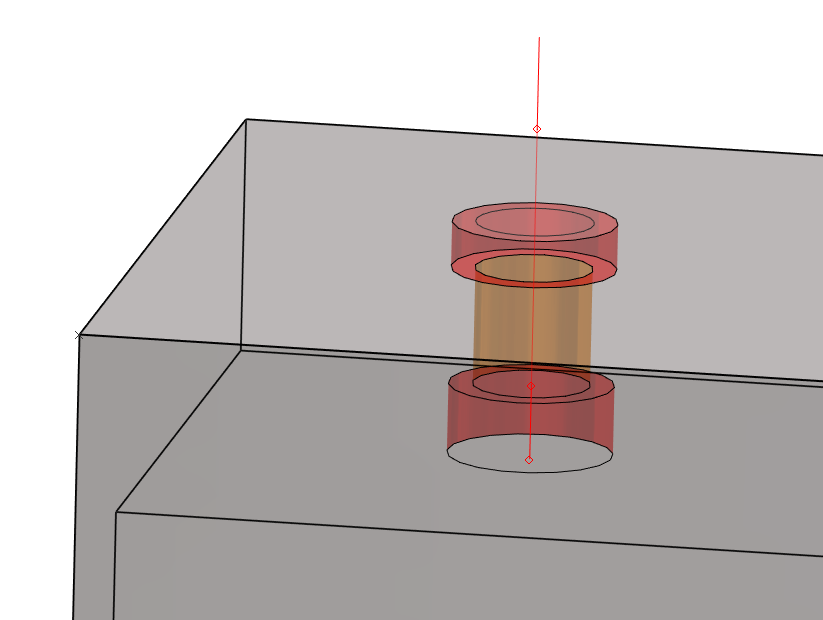

如何编程一个 顶部 和 背面 曲面沉头孔？ |
|
|

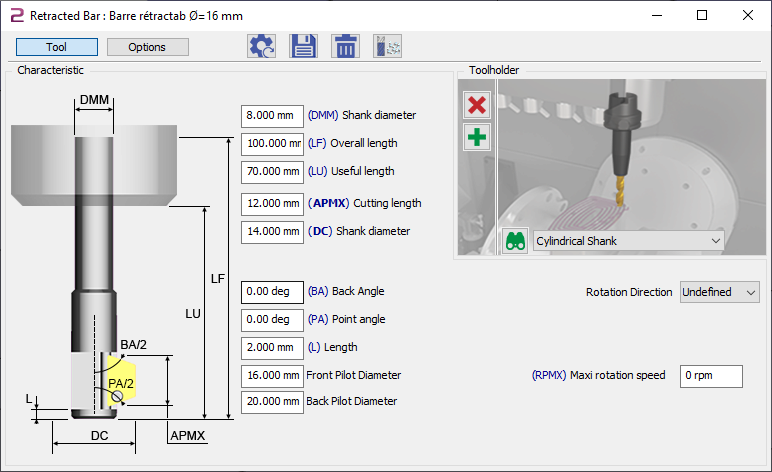

如果顶部和背面的两个沉头孔直径相同，您可以使用 相同的刀具 和 单个循环 ! |
|
要执行沉头孔加工，您必须勾选 是 到“ 切入前加工顶部 ”参数，此选项将允许您修改“高度/参考”和“深度”参数字段。
|
|

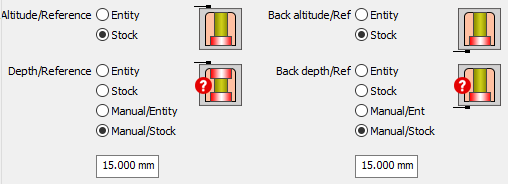

Then we focus on how to set references: 高度和深度
|
|

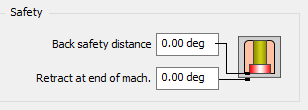

最后，我们定义了 背面安全距离和加工结束处退刀 以保护刀具和加工面。 |
|
|
轮到你了！ |
|
|
文件： U形件.PCE |
|
|
打开
‘U形件.PCE’
两个沉头孔的直径相同（14 毫米），顶部曲面深度为 4 毫米，背面曲面深度为 6 毫米。 |
|
|
切换到
铣削
.
|
|
最终结果必须与右侧相同。 |
|
|
GO2cam 中孔之间的退刀选项有哪些？ |
|
|
|
