循环 : 背面加工, 插补

定义

必须定义三个主要参考点：

  • 顶面高度

  • 背面高度

  • 背面加工深度

也可以在顶面和背面编程相同的加工（沉头孔或铰孔）。在这种情况下，需要第四个选项。

通用情况

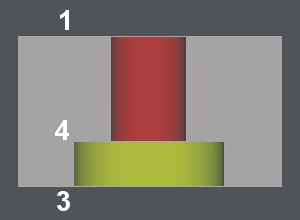

这些选项将通过以下示例进行说明：背面沉头孔加工。

1: 高度/参考

加工起始高度：

  • 实体：实体、孔或圆的标高。

  • 毛坯：安全，无论毛坯形状如何。

2: 深度/参考不可用

3: 背面高度/参考

背面高度：

  • 实体：实体、孔或圆中的值。

  • 毛坯：安全，无论毛坯形状如何。

4: 背面深度/参考：

  • 实体：圆的标高或孔中读取的值。

  • 毛坯：安全，无论毛坯形状如何。

  • 手动/实体：在 背面深度 中输入值，它将相对于实体值。

  • 手动/毛坯：在 背面深度 中输入值，它将相对于毛坯。

循环 : 背面加工

背面加工的特殊情况

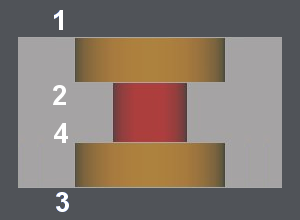

这些选项将通过以下示例进行说明：背面沉头孔加工，以及顶面的相同加工。

首先设置选项“切入前加工顶部” 为 是。

1: 高度/参考

加工起始高度：

  • 毛坯：安全，无论毛坯形状如何。

  • 实体：实体、孔或圆中的值。

2: 深度/参考

  • 实体：元素中包含的值，孔可以，如果元素是圆则不行。

  • 毛坯：毛坯的值，很少用。

  • 手动/实体：在 背面深度 ，它将相对于实体位置。

  • 手动/毛坯：在 背面深度 ，它将相对于毛坯值。

3: 背面高度/参考

背面高度：

  • 实体：实体、孔或圆中的值。

  • 毛坯：安全，无论毛坯形状如何。

4: 背面深度/参考：

  • 实体：圆的标高或孔中读取的值。

  • 毛坯：安全，无论毛坯形状如何。

  • 手动/实体：在 背面深度 ，它将相对于实体。

  • 手动/毛坯：在 背面深度 中输入值，它将相对于毛坯。

最终停留

这是加工结束时的延迟，单位为秒。
