问题

如何获取 圆或圆弧的中心点 ?

解决方案

您应该使用 Ctrl 和 Shift 键盘按键，然后单击圆或圆弧。您正在创建的点或元素将附着在圆或圆弧的中心。

问题

我能 快速验证 一些几何创建吗？

是的， 线框圆角 和 倒角 有一个方便但隐藏的 快捷方式 用于验证：只需 单击背景 即可确认构造。

问题

我能找到两条线或圆弧或其他元素的交点吗？

是的，在使用点命令时，只需单击这两个元素（直线、圆弧或实体情况下的边），即可创建交点。

观看视频了解示例。

问题

在我的实体模型中，一些 孔被识别为圆柱体 并且无法选择进行加工。如何解决这个问题？

解决方案

您可以在名为“ 实体分析 ’

下面的视频是在 V6.09 中制作的，命令位置在 V6.10 中已更改：现在位于菜单实体>特征中。

问题

当我 修改值 之间 实体的两个面 时，我想应用修改 对称地 ！我该怎么做？

解决方案

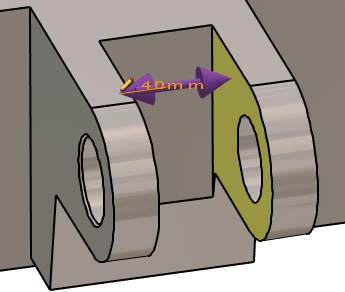

“ 控制 命令允许修改某些尺寸并添加公差。单击尺寸以打开一个名为“ RapidEdit”的小对话框：

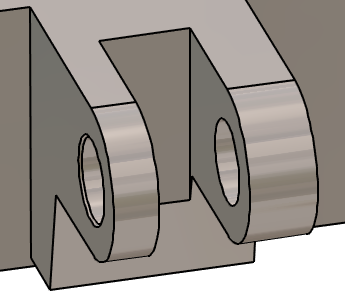

如果用户修改两个面之间的值 两个面 或在 型腔 中，默认情况下只有一个面会被移动！

这是因为此图标设置为此位置，带有 1 个箭头 :

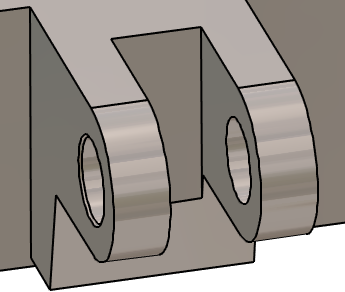

通过单击此图标，您可以切换到 对称模式 模式，修改将应用于两个面！

图标现在显示 2 个箭头 :

问题

如何绘制带有比例变化明细视图？

解决方案

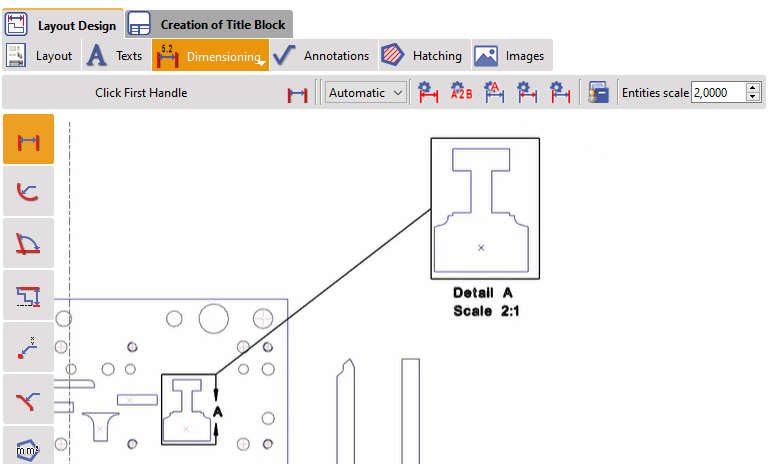

首先，您必须创建明细视图的框架。然后，您可以复制框架和包含的几何图形并调整其比例。

注意：如果您想为此明细视图设置尺寸，可以这样做并定义 实体比例 为 2。

问题

如何断开单个实体上的两个独立部件？

如果识别出单个实体上的不同部件，则在右键上下文弹出菜单中提供了“炸开”命令，该命令会将实体分离成不同的对象。

观看右侧的视频了解此类示例。
