介绍
|
对于某些机床，锥度的编程只能在4轴加工中进行。在这种情况下，您首先使用此指令创建锥度。之后，使用4轴几何指令自动生成加工所需的顶部和底部轮廓，可在任何所需的Z高度。 |
该功能有两个不同的目的（因此有两个不同的名称）：
-
在 线切割 中，创建线框几何体，这将是第二个几何轮廓，用于 以4轴模式加工 .
-
在 铣削 中，基于锥度创建实体，准备好进行 使用形状循环加工 .
如何使用该功能
1. 点击定义了锥度的轮廓。

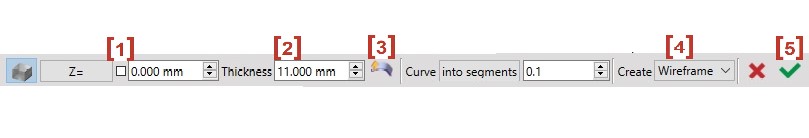

2. Type in the altitude [1] used when creating the taper.
3. Type in the thickness [2] of the part.
4. Choose the direction [3] of the part relative to the altitude chosen.
5. Click on the last button [4] 选择 实体创建 或 线框创建 .
结果会根据您填写的参数进行预可视化。
6. Click on the green tick [5] when the result shown is the one you want.
示例：

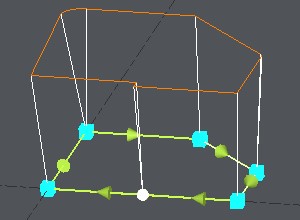

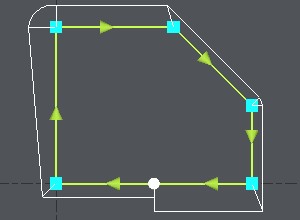

您想用4轴循环加工此形状。填写参数并检查预可视化（此处为橙色）是否正确。
|
|

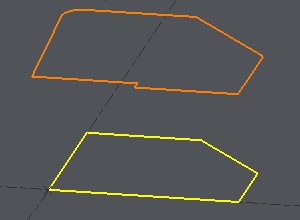

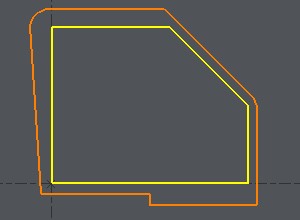

点击绿色勾号，几何体将被创建并准备好进行加工。
|
|
