Định nghĩa
Các tùy chọn khác nhau về tính toán và hiển thị thực thể.
|

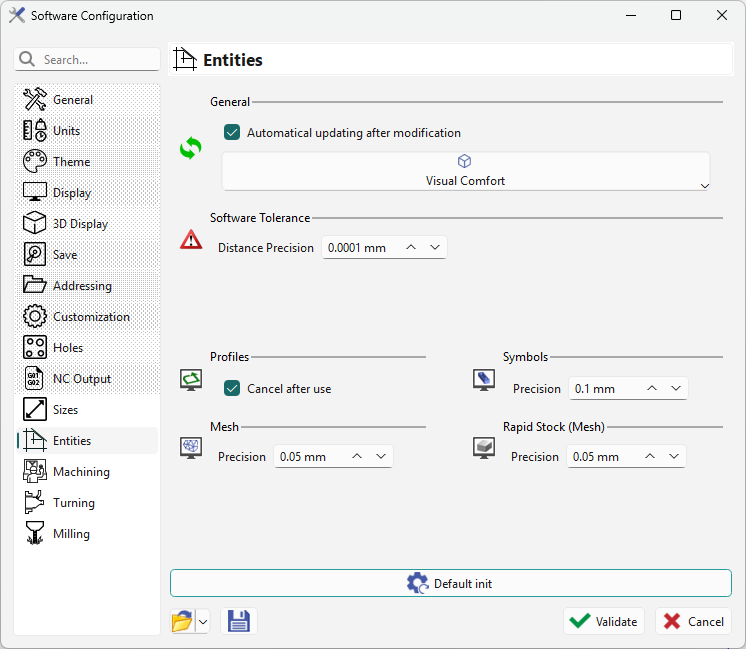

Các phần này nằm trên trang thực thể:
|
|
|
Lệnh |
Giải thích |
|
|
Cập nhật tự động sau khi sửa đổi: |
Tính toán tự động khởi chạy sau mỗi thay đổi. Đối với tính toán 3D hoặc nhiều thay đổi liên tiếp, bỏ chọn tùy chọn này và cập nhật thủ công sau tất cả các thay đổi. |
|
|
Độ chính xác khoảng cách |
Dung sai này ảnh hưởng đến tất cả các tính toán hình học và gia công. Giá trị mặc định là 0.0001 mm và chỉ nên thay đổi đối với lỗi thiết kế hình học. |
|
|

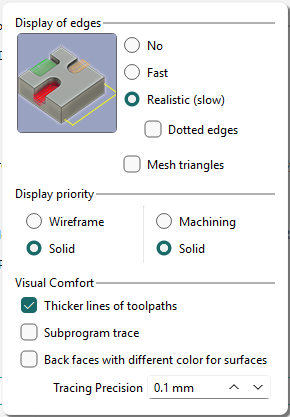

Thoải mái thị giác |
Cho phép bạn sửa đổi các tham số liên quan đến hiển thị trong phần mềm. Để biết thêm thông tin: Tùy chọn hiển thị
Các giá trị được định nghĩa trong hộp thoại này không được lưu trong tệp *.ini các tùy chọn. Các giá trị này được lưu vào tệp PCE, chúng được đặt lại khi mở tệp .PCE; chúng không thể được lưu làm cài đặt mặc định. |
|
|
Biểu tượng |
Lệnh |
Giải thích |
|
Biên dạng |
The Cancel after use option is checked when profiles are not retained after use. Không nên đặt là TẮT trong Wire EDM. |
|
Biểu tượng |
Điều này kiểm soát độ chính xác chia lưới cho hiển thị biểu tượng. |
|
Lưới |
Điều này kiểm soát độ chính xác chia lưới cho hiển thị thiết kế Lưới. |
|
Vật liệu thô nhanh (Lưới) |
Điều này kiểm soát độ chính xác chia lưới cho hiển thị vật liệu thô. Only when Tính toán vật liệu thô khối is set to Rapid Stock |
Dung sai chia lưới dưới 0.1 mang lại độ chính xác cao hơn nhưng giảm tốc độ.
