Định nghĩa

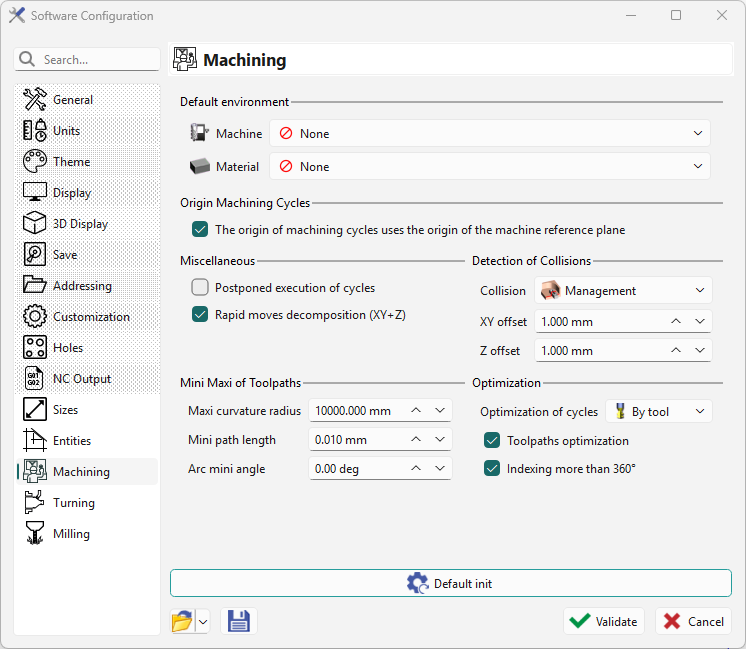

Các tùy chọn cho môi trường gia công, tính toán quỹ đạo dao và quản lý va chạm.

Môi trường mặc định

• Máy : chọn một tệp máy để tải khi khởi động.

• Vật liệu: chọn một tệp vật liệu tương tự.

Mặt phẳng gia công

• Tạo mặt phẳng gia công : khi được chọn, việc chọn một mặt phẳng không tham chiếu sẽ tạo và hiển thị một mặt phẳng gia công trên Thanh công cụ.

• Gốc của mặt phẳng gia công trên gốc mặt phẳng tham chiếu máy: gốc gia công sẽ thẳng hàng với gốc mặt phẳng tham chiếu khi được chọn.

Khác

• Thực thi hoãn lại các chu kỳ : tạo các chu kỳ mà không cần tính toán quỹ đạo dao (gia công 3D).

• Phân tích chuyển động nhanh (XY+Z): tính toán chuyển động nhanh theo XY rồi đến Z hoặc XYZ.

• Xóa lịch sử quy trình TOGO: ngăn chặn việc chỉnh sửa quy trình (chỉ các chu kỳ đơn lẻ mới có thể chỉnh sửa).

Phát hiện va chạm

Ba tham số quản lý va chạm áp dụng cho tất cả các chu kỳ gia công. Các tham số này xác định cài đặt mặc định cho mỗi chu kỳ.

Tối thiểu Tối đa Quỹ đạo dao

• Bán kính cong tối đa: cung tròn tối đa được sử dụng khi phân tích một đường cong thành các cung tròn.

• Độ dài đường dẫn tối thiểu: độ dài quỹ đạo dao tối thiểu được hỗ trợ bởi máy của bạn.

• Góc tối thiểu của cung tròn: góc tối thiểu (độ) để chuyển đổi một cung tròn thành một đoạn thẳng trên Quỹ đạo dao chi tiết.

Tối ưu hóa

• Tối ưu hóa chu kỳ: thiết lập các tùy chọn tối ưu hóa lệnh mặc định.

• Tối ưu hóa quỹ đạo dao

• Lập chỉ số hơn 360° : được sử dụng cho các hoạt động liên tục.
