Genel Bakış
Takım kütüphanesine tüm işleme menülerinden erişilebilir. Araç çubuğundaki araç çubuğundaki simge farklıdır her menüde ve l istesi, programlayabileceğiniz operasyon türüne bağlıdır. Bu yardım sayfası, herhangi bir türden bir takımın nasıl seçileceğini ve kütüphanedeki takımların nasıl sıralanıp aranacağını açıklamak için hazırlanmıştır.
Konik kesiciler ve kovan takımları gibi tüm takım şekillerinin çevrimlerde yönetildiğini unutmayın. GO2cam, konik saplı takımları da yönetir.
|
|
Frezeleme, Tornalama ve Tel Erezyon Kütüphaneleri

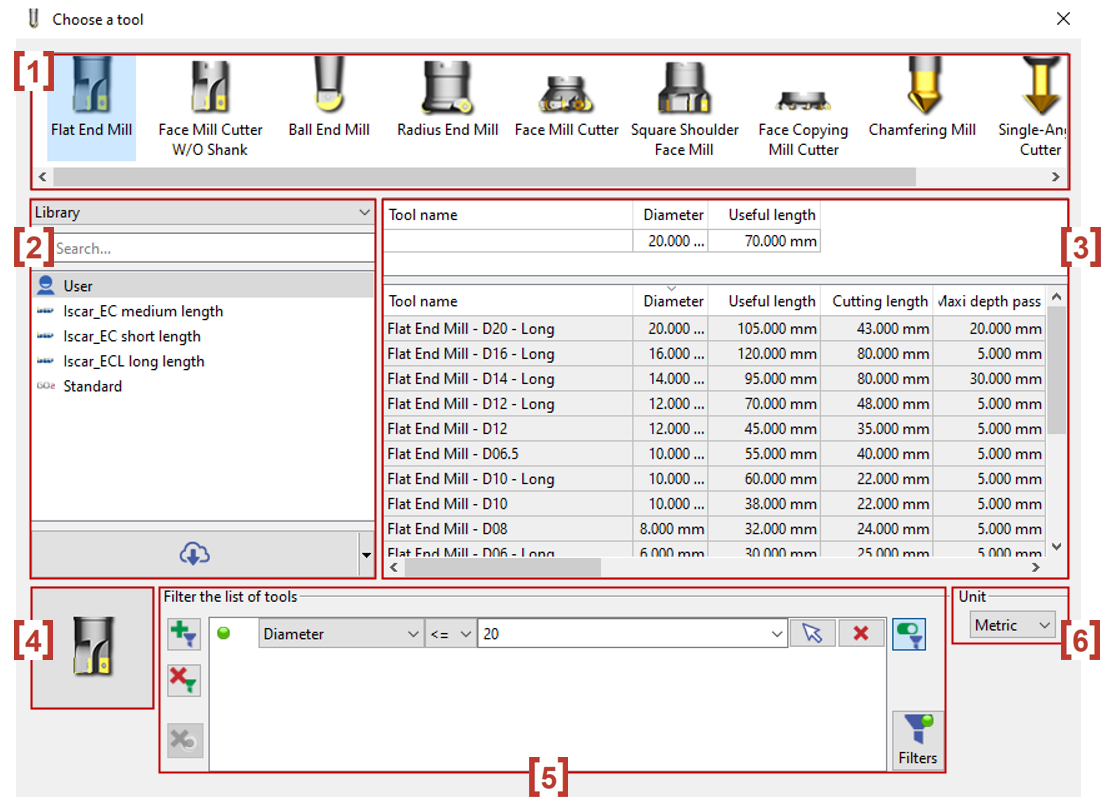

Frezeleme İçin Kütüphane Alanı
|

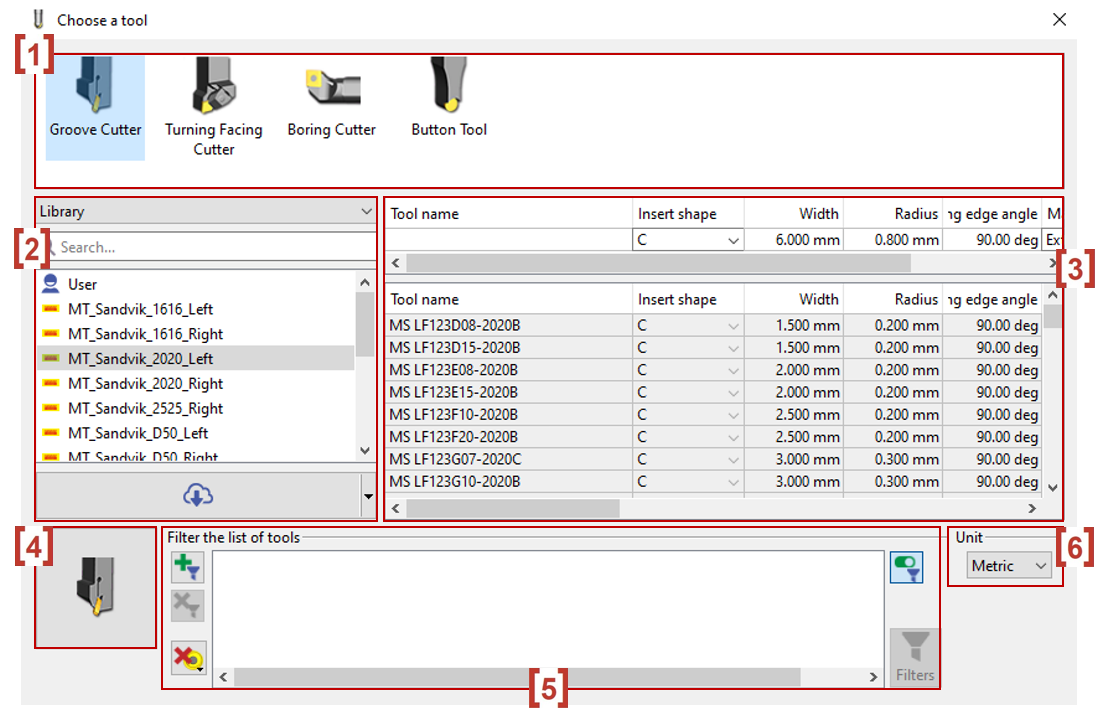

Tornalama İçin Kütüphane Alanı
|

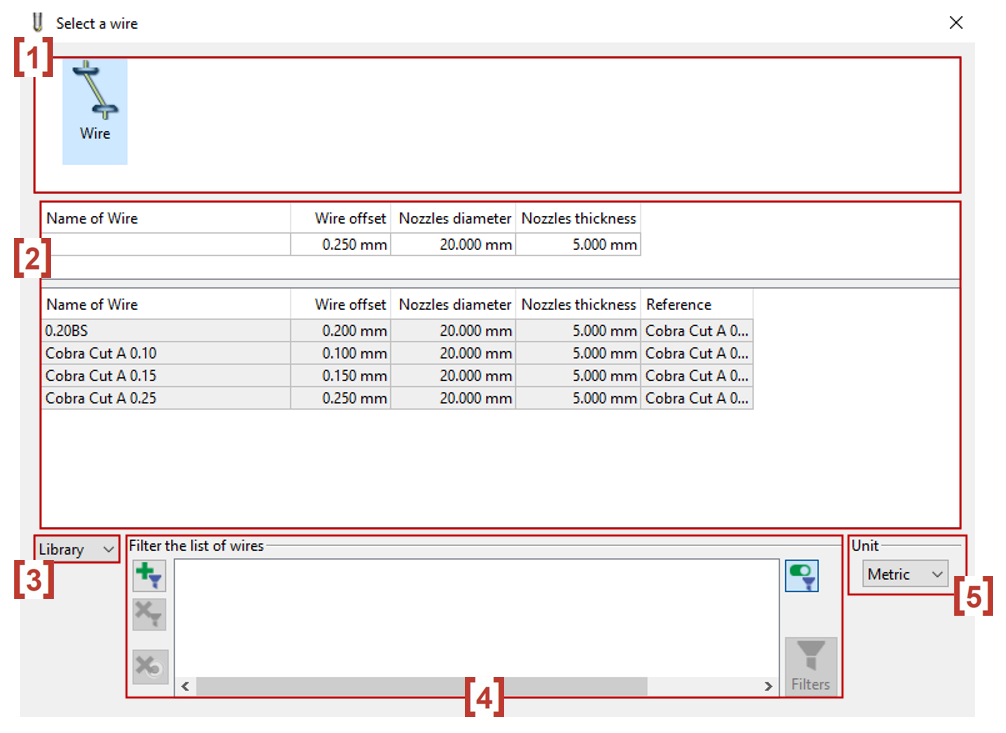

Tel Erezyon İçin Kütüphane Alanı
|
Kütüphane Alanları
|
Takım Tipleri |
İlgili Takım Ailesi tıklayarak ilgili takım kütüphanesini açın. Mevcut takım listesi, operasyon zaten tanımlanmışsa, seçilen işleme operasyonuna göre filtrelenir. Örneğin, Delik menüsünde, Diş Açma operasyonunu seçmek listeyi yalnızca Kılavuz ve Form takımlarıyla sınırlar. |
|
Her Takım Tipi İçin Takım Listesi |
Varsayılan olarak, önceden tanımlanmış değerlere sahip bir yer tutucu takım sağlanır. Bu durumda, araç çubuğu simgesi turuncu bir gösterge görüntüler. Kütüphaneden bir takım seçildiğinde, ayrıntıları bu alanda görüntülenir ve araç çubuğu simgesi yeşil bir göstergeye dönüşür. Görüntülenen takım parametreleri, kütüphanede zaten saklanan takımlarınki de dahil olmak üzere, gerekirse değiştirilebilir. İndirme simgesi, çeşitli takım üreticilerinden takım kütüphanelerine erişim sağlar. |
|
Tel İndirme Tel Kütüphanesi İletişim Kutusu artık GO2tool kütüphanesine erişim sağlıyor, indirmek için 14 kütüphane mevcut . Bu, frezeleme ve tornalamadakiyle tam olarak aynı penceredir. |
|
|
|
Kütüphane |
Seçilen kaynağa göre mevcut takımların bir listesi görüntülenir:
|
|
Takım Sayfası |
Access the tool characteristics and ability to define a complete tool with its holder(s): buraya tıklayın . Ayrıca Takım Tipleri bölümünden Sağ Tık > Takım takım ailesi üzerinde. |
|
|
Takım listesini filtrele |

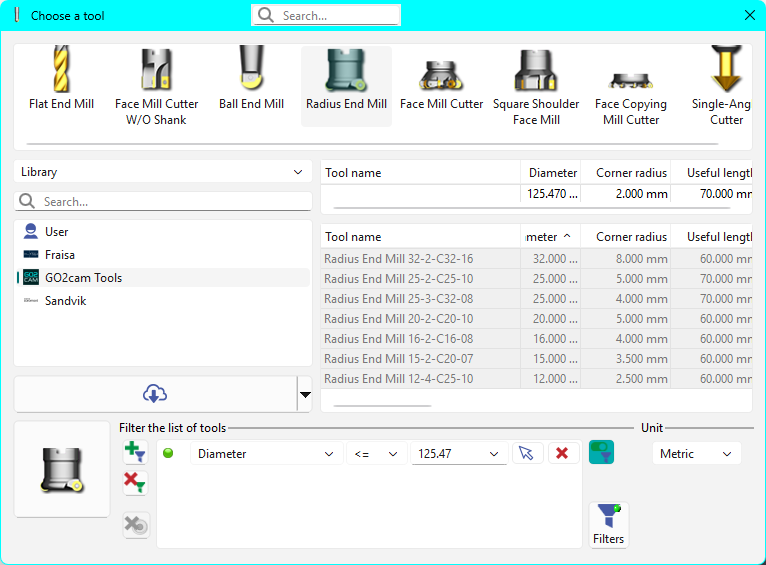

Tools can be filtered and kütüphanede sıralanmış using multiple selection criteria to simplify the search process. olarak adlandırılan otomatik bir takım ön seçimi özelliği de mevcuttur. Takım Bulucu, işlenen cep geometrisine göre uygun takımları önerir. Takım Bulucu işlenen cep geometrisine göre uygun takımları önerir. For more information, Buraya tıklayın başvurmak için Takım Bulucu . |
|
Birim |
ya seçin Metrik veya İnç birimini. |
|
|

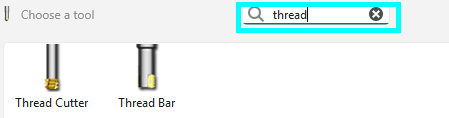

Belirli bir takım veya işleme çevrimi aramak için 'Bir takım seç' ve 'Bir işleme çevrimi seç' kutularında yeni arama çubuğu.
|
|
|
Görüntülenen takım listesinin varsayılan sıralaması artık isme göre değil, çapa göre yapılmıştır. |
||
|
|
Takım ve çevrim kütüphanelerinin öğeleri gri renkte ve arka plan daha açık gri renktedir. |
|
Bir Takımı Çoğalt
|

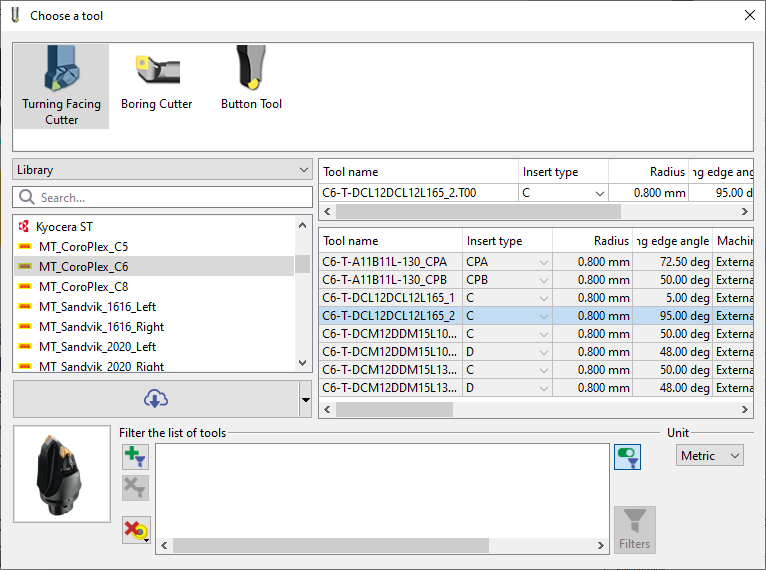

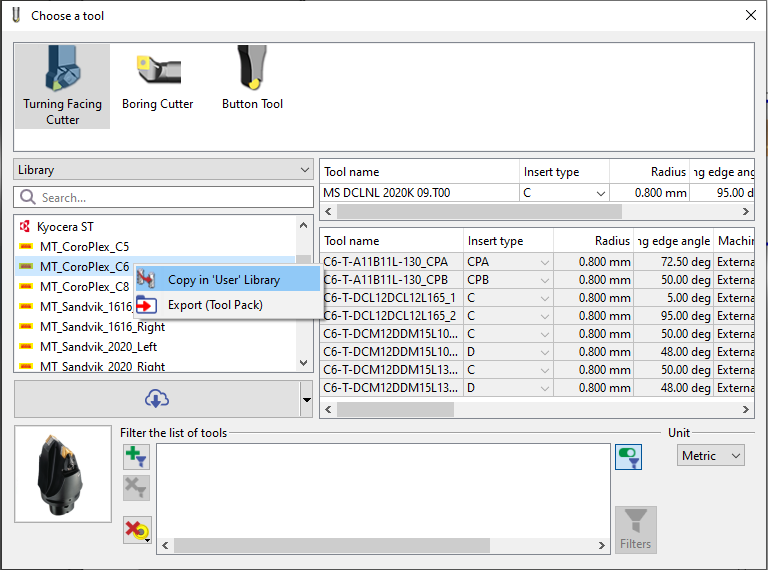

Takım katalogları ve üretici takım dosyaları için ( GO2tool ), Kopyala işlevi, tam bir takımı veya birden çok takımı yerel takım veritabanına aktarmak için kullanılabilir. Kopyalanan veriler, kesiciyi, tutucuyu ve ilgili sembol dosyalarını içerir ve bunlar ilgili dizinlerde saklanır (örneğin takım , sym , ve forme ). Kopyalandıktan sonra, takımlar orijinal katalog verilerini etkilemeden yerel olarak değiştirilebilir ve yönetilebilir
|
|
|
|
|
Takım Paketi
|
GO2tool artık GTZ dosyalarını kullanarak kullanıcı takım yapılandırmalarını içe ve dışa aktarmayı desteklemektedir. Bir GTZ dosyası, şekli, sembolleri, kesme parametreleri ve takım tutucu bilgileri dahil olmak üzere belirli bir takım için gerekli tüm verileri içeren sıkıştırılmış bir arşivdir. Özel takım ayarlarınızı başkalarıyla paylaşmak için, bunları bir GTZ dosyasına dışa aktarmanız yeterlidir. Alıcılar daha sonra bu dosyayı basit bir sürükle-bırak ile veya özel içe aktarma işlevini kullanarak kendi GO2tool örneklerine kolayca içe aktarabilirler. |
|
Kullanıcı Takım Kütüphanesi ve GO2Tools
|
|
