Tanıtım
Takım Bulucunun amacıdır maksimum izin verilen takım çapını elde etmek için bir cep işleme için.

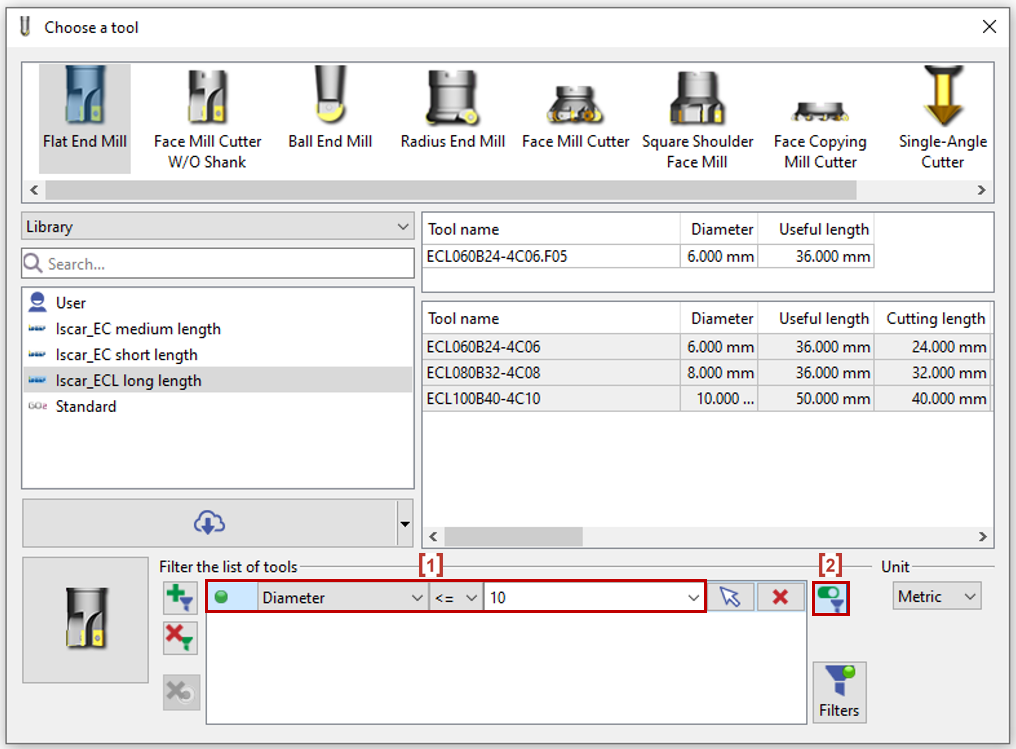

Bir geometri seçtiğinizde, bazı takım filtreleri takım çapı ile otomatik olarak uygulanır ( [1] on the image below) and sometimes Bottom radius.
Uygulama Kuralları
Bu 3 hesaplamanın birleşimi önceden seçilmiş değeri verir:
-
cep yarıçapı kontrol edilir: takım yarıçapı bu değeri aşamaz,
-
adalar ve cep duvarları arasındaki geçişler hesaplanır ve en düşük değer dikkate alınır,
-
ayrıca algoritma otomatik olarak matematiksel bir formül uygular takım çapı kayıtlı çapın yarısından büyük olamaz , tüm cepin kendisi kadar büyük çaplı takımları önlememek için! (Aşağıdaki Özel Durumu kontrol edin).
Takım Bulucuyu İptal Et
2 çözüm eğer siz istemiyorsunuz the otomatik ön seçim :
-
Filtreyi devre dışı bırak tıklayarak [2] ,
-
Veya takımı seçerek seçime başla , sonra geometriyi.
Uygulama Durumları
Birden fazla profil seçilirse, daha küçük değerler alınır. İşte bazı durumlar aşağıdadır:
|

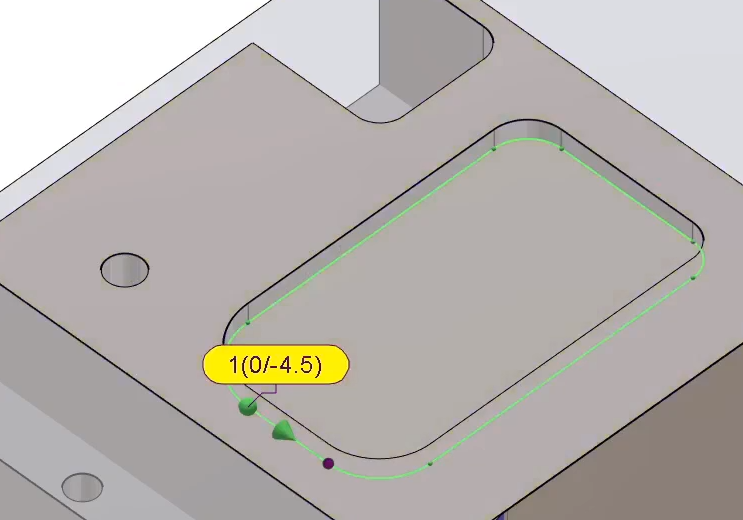

Farklı köşelere sahip cep
|
En küçüğü 6 mm olan, farklı yarıçaplarda köşelere sahip bir cebimiz var. Bu nedenle, takım bulucu maksimum 12 mm çapında bir takım önerir. |

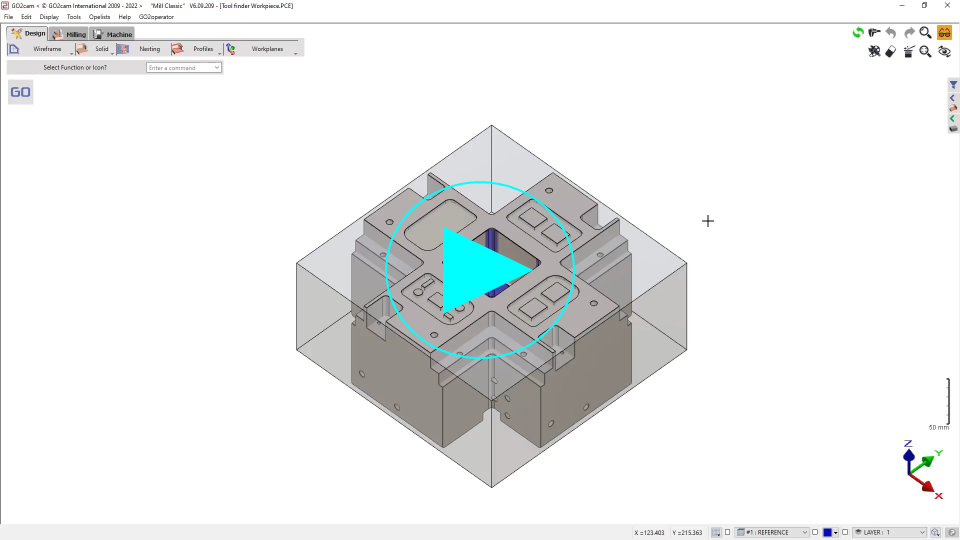

Takım Bulucu - Farklı köşelere sahip cep
|
|

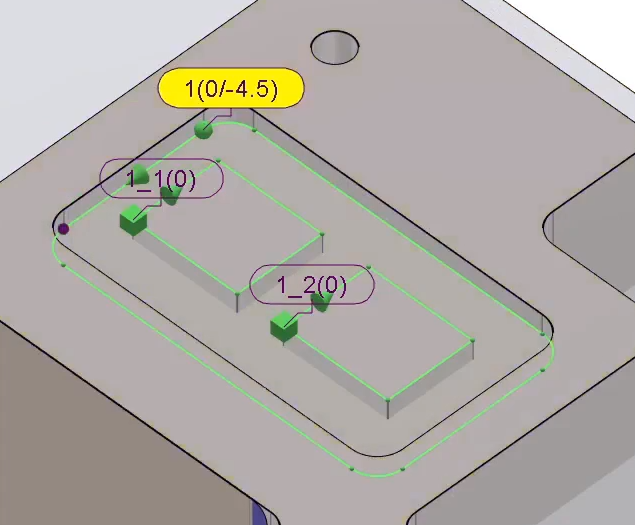

2 Adalı Cep
|
2 adalı bir cebimiz var. 2 ada arasındaki mesafe 11 mm iken, ada ile duvarlar arasındaki mesafe 10 mm'dir. Sonuç olarak, takım bulucu 10 mm veya daha az çapında bir takım önerir. |

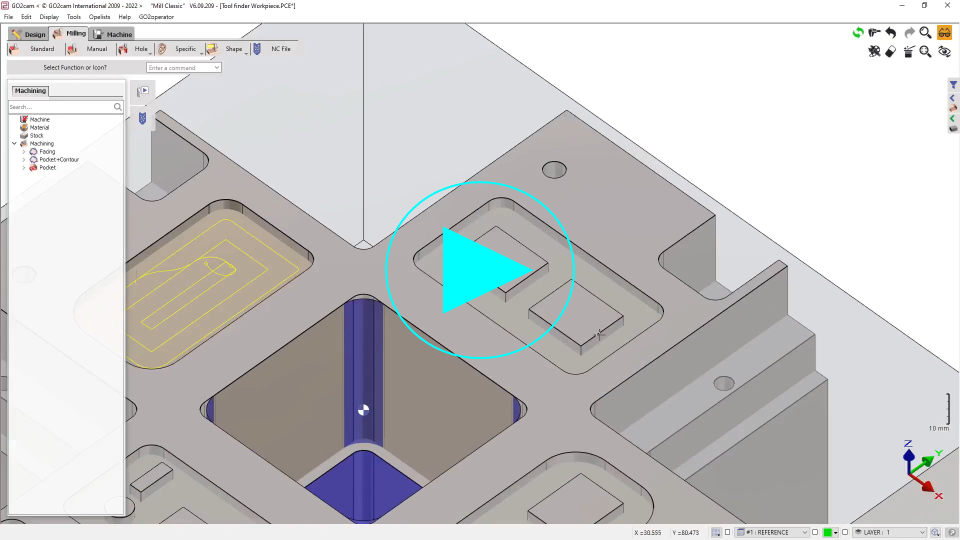

Takım Bulucu - 2 adalı cep
|
|

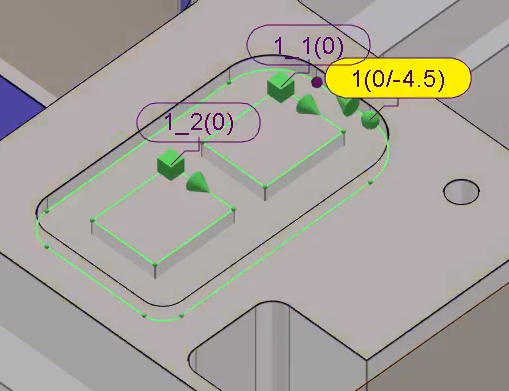

2 Adalı ve Farklı Köşelere Sahip Cep
|
Bu cep farklı yarıçaplarda köşelere sahiptir ve 2 ada içerir. Adalar arasındaki ve duvarlarla olan mesafe 10 mm'dir. Ancak, ada köşelerindeki duvarlarla olan boşluk 10 mm'den azdır ve takım bulucu 9,73 mm önerir. |

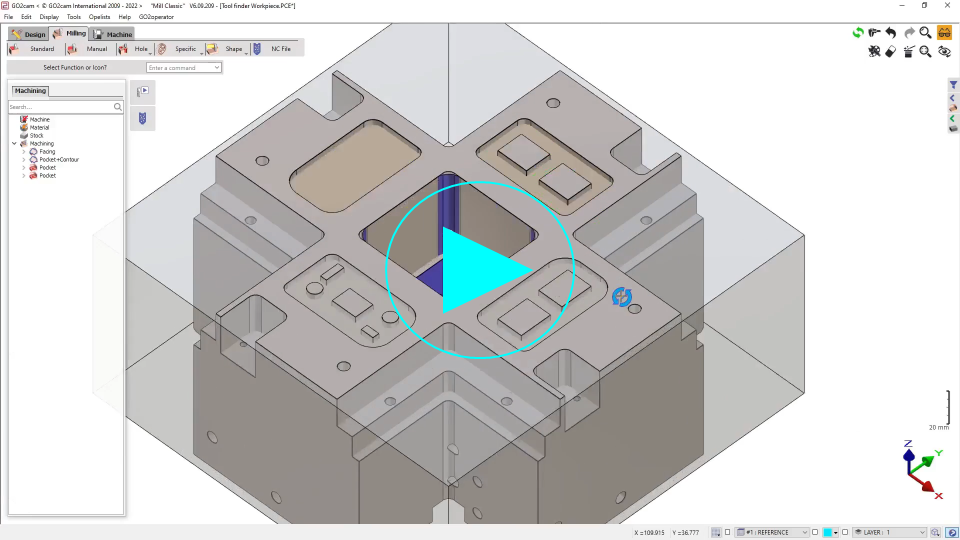

Takım Bulucu - 2 Adalı ve Farklı Köşelere Sahip Cep
|
|

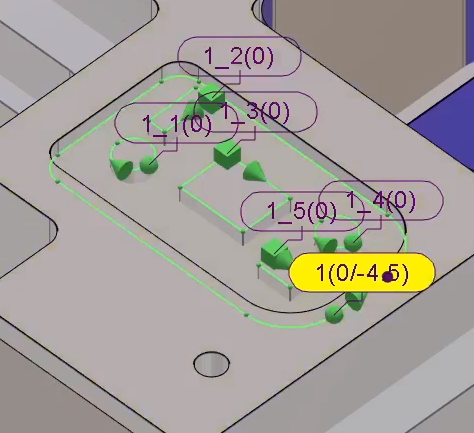

Çok Adalı Cep
|
Bu cepte birçok ada var ve aralarındaki boşlukları kontrolle ölçmek zor. Ancak, Takım Bulucu hala ölçebilir ve maksimum takım çapını önerir. |

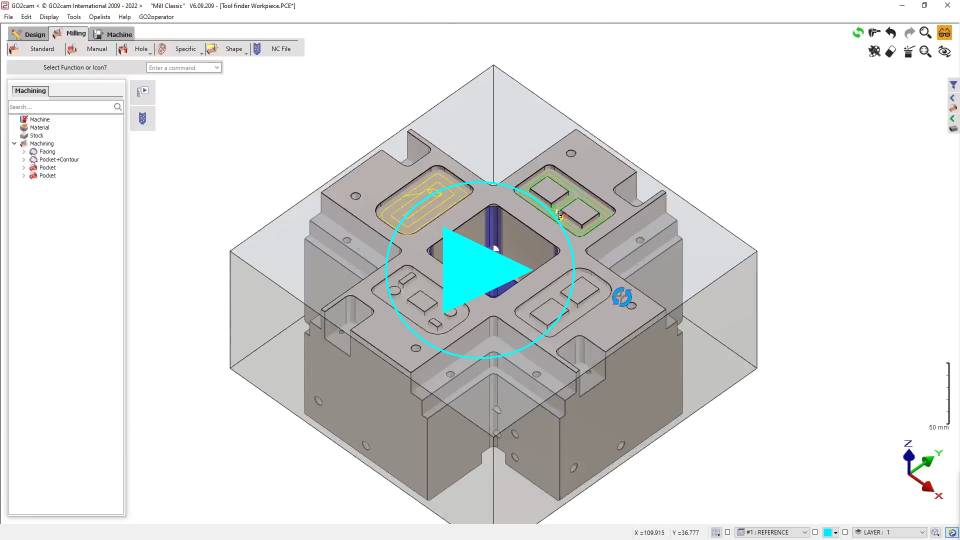

Takım Bulucu - Çok Adalı Cep
|
|

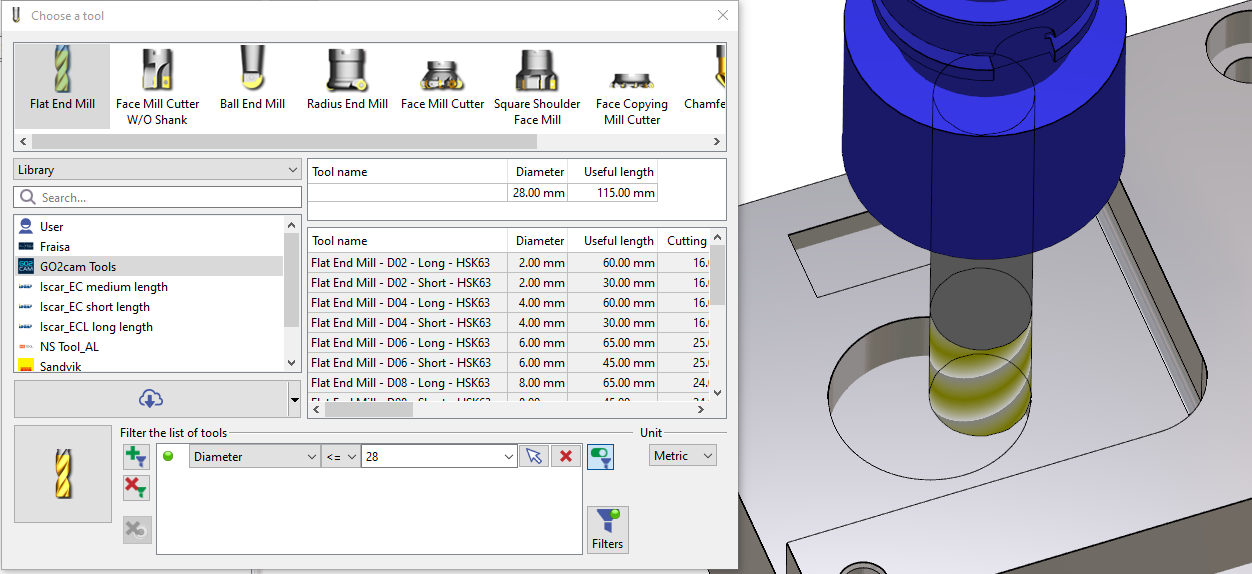

Özel Durum: Silindirik Cepler Bu durumda, en büyük izin verilen takım prensibini uygulamıyoruz, çünkü ceple aynı boyutta olurdu! Uygulanan formül, kayıtlı çapı elde etmek ve 2'ye bölmektir. |
|
|
