Sunum
|
GO2cam, geometri toleranslandırması için özel bir işlevsellik sunar. Kullanıcılar, orijinal geometriyi değiştirmeden bir profil tanımlayabilir ve ona bir tolerans atayabilir. Profiller, GO2cam içinde oluşturulmuş veya harici CAD platformlarından içe aktarılmış iki boyutlu veya katı geometriden üretilebilir. Bu işlevsellik, Kurdele arayüzü aracılığıyla Manipülasyonlar bölümünde erişilebilir. |
Toleranslandırma frezeleme ve ayrıca Tel erezyon .
Toleranslandırma komutlarının 2 ana amacı vardır:
-
Gerekli doğruluğu koruyun: standart bir tolerans tanımı.
-
Parça topolojisini değiştirin: 2 öğe arasındaki mesafe veya açı değerini değiştirerek bir öğeyi başka bir öğeye göre taşıma yeteneği.
Aşağıdaki örnek bu 2 işlev :
|
Doğruluk: Sağ üst köşedeki cep 35 mm genişliğindedir. Kontrol tarafından bulunan değer budur. Taslak, genel toleransın H7 olduğunu belirtir. Toleranslandırma sayesinde, bu değeri boyuta uygulayabilir ve ortalama değeri işlemeyi seçebilirsiniz. Bu durumda, bu değer 35.0125 mm'dir. Topoloji: Cepler arasındaki duvar gerçekte 6 mm'dir (taslakta okunan). Modelde değer 5 mm'dir. Bu hatayı tolerans menüsünde düzeltebilirsiniz. Tüm cep taşınır, genişliği (27) değiştirilmez. |
|
Komut Listesi
|
Profil Tanımları |
|
Doğrusal Toleranslandırma |
|
Açısal Toleranslandırma |
|
Dairesel Toleranslandırma |
|
Değişiklik |
|
Toleransın Taşıması |
|
Profil İptali |
Anahtar Noktalar
GO2cam'deki toleranslandırmanın güçlü işlevlerine odaklanmak istiyoruz. Bu seçenekler CAD/CAM pazarında benzersiz ve münhasırdır!
Tasarım ve üretim departmanlarının iyi iletişim kurmasının ne kadar zor olduğunu hepimiz biliyoruz. Makinistlerin bakış açısına göre, tasarımcılar her zaman işleme kısıtlamalarını dikkate almazlar!
Tipik bir durum toleransların tanımlanmasıdır. GO2cam, toleranslandırma için kolay ve otomatik araçlar sağlayarak bu önemli sorunu çözmenize yardımcı olacaktır.

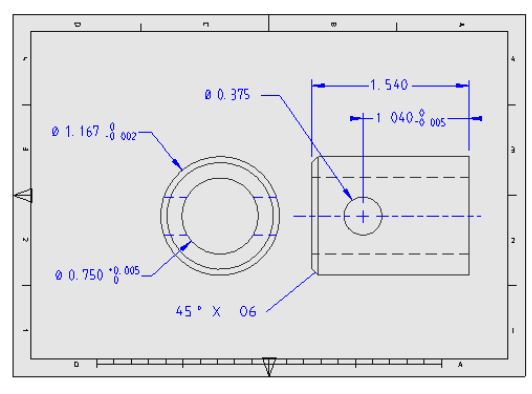

CAD toleranslarını kurtarma
|
Toleransları yeniden tanımlamaya gerek yok, birkaç tıklama yeterlidir ve işleme, tasarımcı tarafından tanımlanan toleransları dikkate alacaktır! Prensip oldukça basittir: yeni bir tolerans tanımlamak istiyormuş gibi davranın. Önce profili tanımlayın, tolerans türünü (doğrusal, açısal veya dairesel) seçin, ardından toleranslı öğeleri tıklayın. Toleransın kendisini tanımlamanız gereken anda, çift tıklayın taslak üzerinde zaten tanımlanmış olan CAD toleransına, değerler doğrudan GO2cam tarafından kurtarılır! |
|
|
|
Boyutlara uy
|

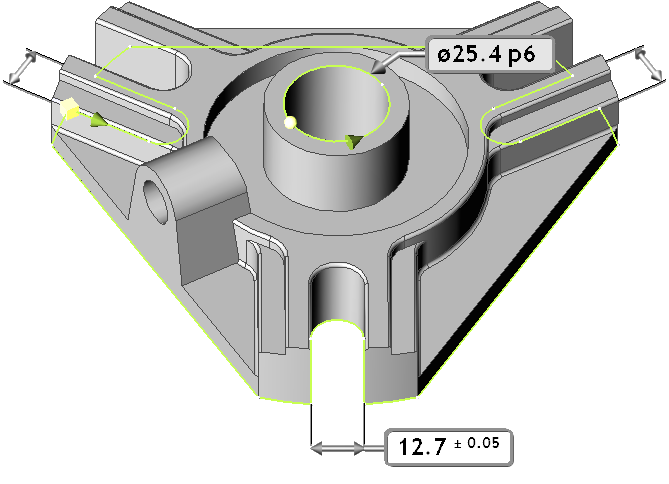

Bir CAM teknisyeni için CAD modelini içe aktarırken en büyük sorunlardan biri, toleranslı birçok geometriyi değiştirmek zorunda kalmasıdır. Bunun nedeni, CAD modellerinin her zaman bir toleransın nominal değerine uyularak tasarlanmasıdır! Somut bir örnek alalım: sağdaki katı parçanın delik toleransı 25.4P6'dır. Alt tolerans -0.031, üst tolerans -0.018'dir. Sonuç olarak, nominal değer 25.4 ile çizilen geometri basitçe yanlıştır! Tolerans dışıdır! GO2cam ile boyutu kolayca değiştirebilir ve alt, üst veya ortalama değere göre işlemeyi seçebilirsiniz! |
Ortalama değerde işleme
|
Kimse şu soruyu hiç almadı: CAD sistemimde, toleransımın ortalama değerinde çizebilir miyim? Cevap HAYIR, ancak GO2cam, ortalama tolerans değerini dikkate alarak şekli işlemenizi sağlar! Aşağıdaki örnekte, boyutu ortalama değerde tanımlama seçeneğini kullanıyoruz. Bu değer 7.55, işleme için kullanılacak değer olacaktır. |
|
|
|
|
Topoloji değişikliği
|

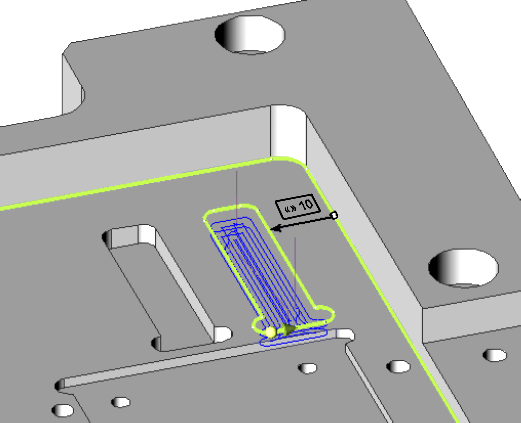

Toleranslandırma modülü, gerekirse bir parçanın topolojisini değiştirmeyi de sağlar. Bir CAD taslağında okunan bir boyut ve gerçek geometri değeri farklı olabilir. Toleranslandırma, geometriyi değiştirmeden gerçek boyuta uymanızı sağlayacaktır, bu da zor veya belki de imkansız olabilir. Örneğin, Katı Tanıma komutuyla tanımlanmış bir deliği taşıyabilirsiniz. Yüzeyin bir kenarı ile delik arasına basitçe bir 'tolerans' tanımlayın ve boyutu değiştirin. Delik taşınır ve kendi başına geometriyi değiştirmeden yeni konumunda işlenir. |
|
Geçmişi Sakla
|
Toleranslar geometrilere doğrudan değil, profillere uygulanır. Bu, CAD departmanından veya müşteriden alınan orijinal CAD modelini değiştirmediğimiz anlamına gelir. Avantajı, tolerans değerini gerektiği kadar çok kez değiştirme yeteneğidir. İşleme uygulayabilir ve sonrasında toleransı değiştirebilirsiniz, geçmiş tutulacaktır. |
|
