Sunum
GO2cam'de en az iki tür unsur delik olarak işlenebilir:
-
daire
-
delik: boyutsal ve teknolojik verilere sahip bir özellik.
Daire için İşlem
|
Geometri Seçimi |
İşlenecek deliklerin seçimi ve hızlı yol optimizasyonu |
|
Takım Kütüphanesi |
Takım seçimi |
|
Noktadan Noktaya Çevrimler |
Bir çevrim ve stratejisinin seçimi, Z başlangıç ve derinlik girişi. |
Aynı unsur üzerinde birden fazla işlem yapılıyorsa, bu işlemleri tekrarlamanız gerekir (örneğin, puntalama + delme + kılavuz çekme).
Delik için İşlem
|
GO2cam'de 2 tür delik mevcuttur: |
|
|
standart delikler, |
|
kullanıcı delikleri. |
Standart Delikler
|
Konum: Tasarım / Tel Kafes / Delikler ve Tasarım / Katı / Özellikler
Tanımlayın delik tipi (pürüzsüzleştirilmiş, kılavuz çekilmiş vb.), kör veya delik, çap ve derinlik değerleri. Girebilirsiniz standart M8, M10 vb. tablolardan okunur. Bu tablolar özelleştirilebilir, lütfen aşağıdaki ipucunu okuyun. Özelleştirilebilir bir işlem listesi otomatik olarak oluşturulur. Not: standart delikler maksimum 2 kademeli deliklerdir. İşleme için şuraya gidin: Frezeleme / Delik/Özellikler / Otomatik ve Hesaplamayı Başlat ikonuna tıklayın.
|
|
Standart delikler normalize edilmiş tablolara göre tanımlanır. Kendi tablolarınızı csv formatında tanımlayabilir ve GO2camV6**\Holenor .
dizinine kaydedip Araçlar / Seçenekler / Delikler .
dosyalarınızı varsayılan dosyalara dayandırmanızı öneririz, böylece sözdizimini dikkatlice koruyabilirsiniz.
Kullanıcılar
Delikler
Konum: Tasarım / Tel Kafes / Delikler ve Tasarım / Katı / Katı Üzerindeki Özellikler
Kullanıcı Delikleri yalnızca HMF (Delik İşleme Özellikleri) isteğe bağlı modülü ile kullanılabilir.
Prensip, özel delikler modellerini tanımlamaktır.

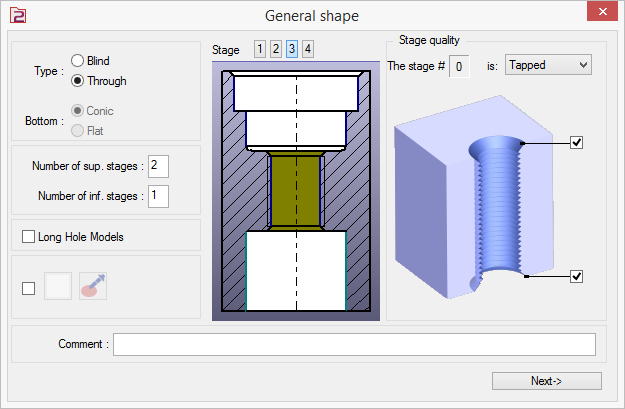

Çok kullanıcı dostu bir arayüzde, deliğin topolojisini (kör veya delik), kademe sayısını ve kademelerin kalitesini (pürüzsüz, havşalı, kılavuz çekilmiş) tanımlayın.

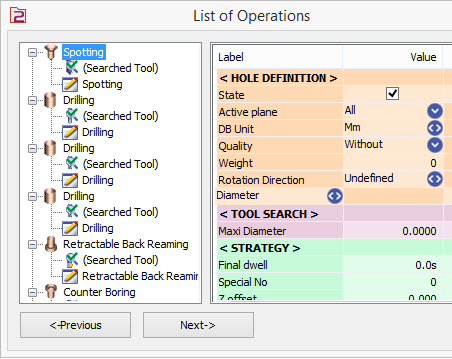

Bu şekli işlemek için otomatik olarak bir işlem listesi oluşturulur. Ardından bu işlem listesini ayarlayabilir, işlem ekleyebilir veya silebilir ve hatta olası formüller tanımlayabilirsiniz.
|
|
|
Bu şekilde, sık işlediğiniz delik kütüphanesi kendiniz tanımlayabilirsiniz.
|
|
|
|
|
|
2 kademe |
3 kademe |
4 kademe |
Konik Delik |
Bir kullanıcı deliği şablonuna renk atama olasılığınız vardır. Bu renk, Delik Tanıma sırasında renkli deliklere bir delik modeli uygulamak için kullanılacaktır.
Standart ve Kullanıcı Delikleri oluşturulurken, bu simgeye tıklayarak delikleri katı parçadan çıkarma olasılığınız artık var
İşleme
Doğrudan girişle, koordinatlarıyla taslak üzerine doğrudan konumlandırarak delikler oluşturabilirsiniz. Ancak CAD dosyalarını içe aktarırken 2B ve 3B modellerin kurtarılmasıyla delik özelliklerini de kullanabilirsiniz.
Sonraki sayfalarda ayrıntılı olarak açıklanan olasılıklar şunlardır:
-
2B içe aktarma: dairelerin ve noktaların deliklere dönüştürülmesi,
-
3B içe aktarma: katı şekillerin kurtarılması.
|

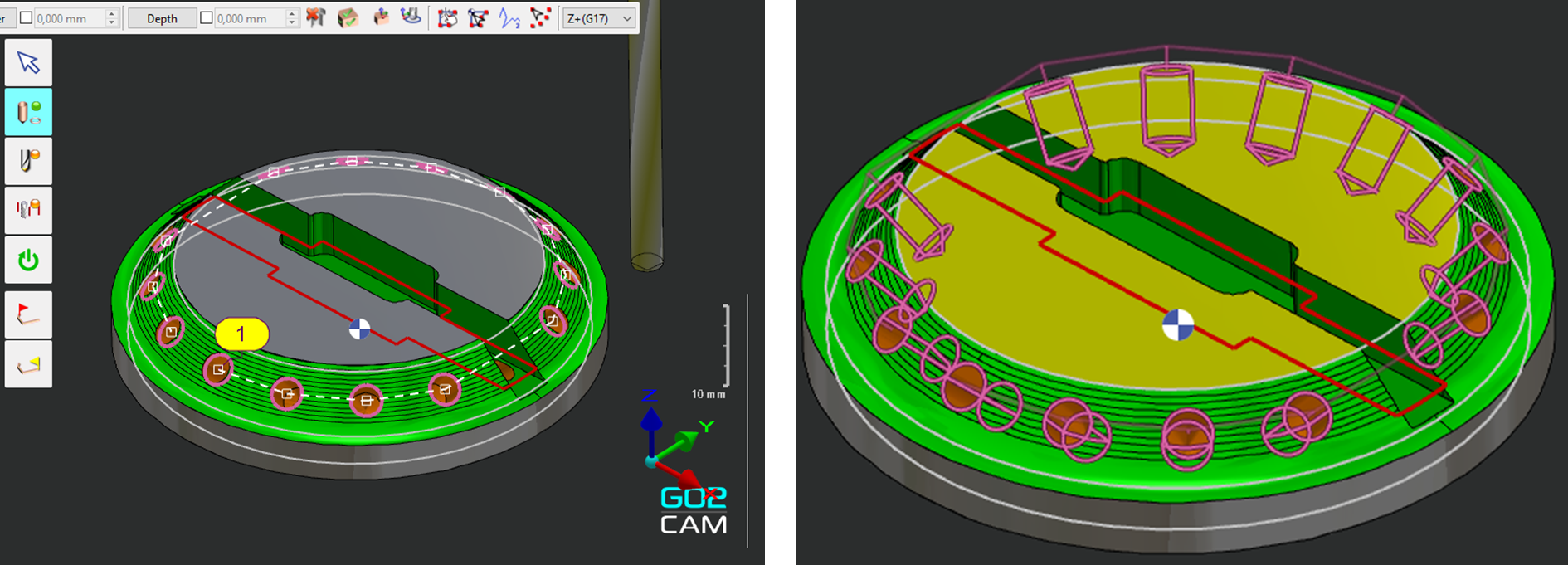

Daha önce, daireler aktif işleme düzlemi yönünde (örneğin, örnekte dikey olarak) işleniyordu. Şimdi, dairenin normal yönü otomatik olarak dikkate alınır , ek düzlemler oluşturma ihtiyacını ortadan kaldırır. |
|
2B İçe Aktarma
|
Deliğe Dönüştürme |
yeteneği daireleri ve noktaları dönüştürün içine standart veya kullanıcı delikleri. Taslağa karşılık gelen modeli seçin ve boyutların değerlerini uygulayın. |
Konum: Tasarım / Tel Kafes / Delikler
3B İçe Aktarma
Bir katı modeli içe aktardığınızda, komutu kullanarak silindirik şekli kurtarabiliriz:
|
Delik Tanıma |
Bu komut, tüm silindirik şekilleri otomatik olarak kurtarın katıda bulunan |
şekilleri
Son olarak, şunları yapabilirsiniz her şekil için standart veya kullanıcı modelleri atayın . GO2cam şekilleri analiz eder ve topoloji açısından uyumlu modelleri seçer. Birden fazla olasılık varsa, kullanıcı hangi modeli uygulayacağını seçebilir.
Sadece birkaç dakika sonra, tüm delikler oluşturulur ve işleme için hazırsınız. Bunun için Frezelemeye geçin, Delik / Otomatik seçin ve otomatik hesaplamayı başlatın.
|
Delik vektörlerinin rengi yönetilir ve artık Tema için renge göre Alternatif 1. Bu, kullanıcının kişiselleştirilmiş temasına göre daha iyi görüntüleme için rengi ayarlamasına olanak tanır. |
|
Delik Tanıma artık HMF seçeneğiniz olmasa bile erişilebilir! Standart delikleri katıya uygulamak için kullanabilirsiniz. HMF artık yalnızca kullanıcı deliklerinin oluşturulması ve uygulanmasıyla sınırlıdır.
|
|
