Tipini, çapını ve derinliğini belirleyen standart bir deliğin oluşturulması. İşleme için otomatik olarak bir işlem listesi tanımlanır.

• delik, ekranda çap ve derinlik değerleri görüntülenen 3B bir öğedir.

Delik Editörü: delik tipini veya değerlerini değiştirmek için kullanışlıdır. Elementi düzenle bir deliğe (Ctrl-H) basmak şunları yapmanızı sağlar sadece konumunu düzenleyin.

• Standart delikler ayrıca GO2cam'deki çeşitli işlevlerde de doğrudan erişilebilirdir:

Deliğe dönüştürme

Katı Delik Tanıma

Radyal Delik

Eksenel Delik

Eğimde Delik

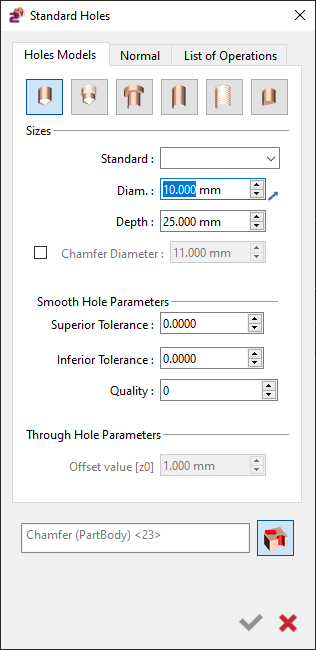

a. Diyalog alanında delik tipini seçin:

Kör pürüzsüzleştirilmiş delik

Kör dişli delik

Delikli ve havşalı delik

Pürüzsüzleştirilmiş ve delikli delik

Dişli ve delikli delik

Düz tabanlı pürüzsüz delik

b. bir pah oluşturmayı tanımlayın

Bir pah tanımlamak için, onay kutusunu etkinleştirin Pah Çap ve çap değerini girin.

c. Delik standartlaştırılmışsa, doldurun Standart alanı (örn: M6).

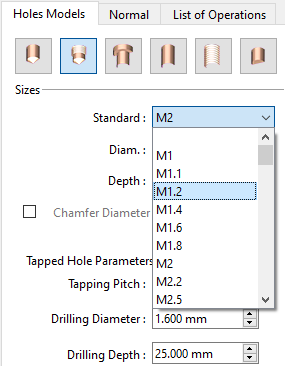

M10 gibi standartlaştırılmış bir delik tanımlamanız gerekiyorsa, çoğu model için Standart alanındaki açılır listeden çeşitli modellere erişebilirsiniz. Gerekli olanı seçin ve parametreler otomatik olarak güncellenecektir.

d. Tamamlayıcı parametreleri ayarlama

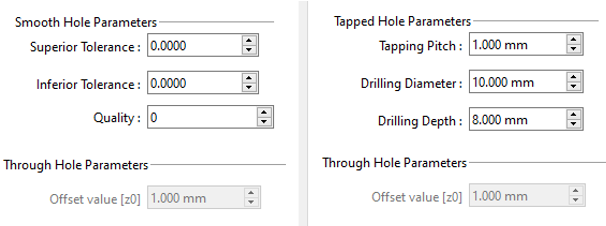

Tamamlayıcı parametreler Parametreler bölümü altında mevcuttur (seçilen delik tipine göre adı değişir).

Diş çekme adımı ve havşa işlemi çapı ve derinliği gibi tanımlanan delik tipine ilişkin parametreler burada erişilebilir.

Standartlaştırılmış Delikler için, değerler otomatik olarak doldurulur ve GO2cam standart dosyalarından gelir, Standart.csv dişli ve havşalı delikler için ve Tol.csv Raybalanmış delikler için.

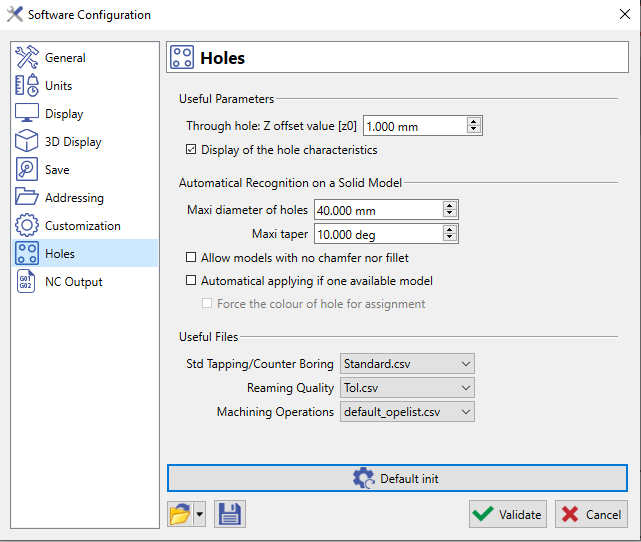

Kendi standart dosyalarınızı csv formatında tanımlayabilir ve şu dizine kaydedebilirsiniz: GO2cam\Holenor . Ardından bunları Araçlar/Seçenekler/Delikler altında bildirin. Sözdizimini korumak için dosyalarınızı varsayılan dosyalara dayandırmanızı öneririz.

Bu sayfa şunları sağlar normal yönü tanımlayın deliklerin.

X, Y ve Z ekseninde vektör yönünü verebilirsiniz. Varsayılan olarak, konum Referans düzleminin Z yönüne yerleştirilmek üzere X0 Y0 Z1'dir.

Pipet, yönü otomatik olarak kurtarmak için katı bir yüzeye tıklamanızı sağlar.

Bir işlem listesi otomatik olarak ilişkilendirilir Standart delikler deliğin tipine ve özelliklerine göre.

Bu liste gri renklidir çünkü değiştiremezsiniz; bu aşamada sadece bilgidir.

Bu komut, listedeki işlemleri ayarlamak ve parametrelerini değiştirmek için araçlar sağlar.

Nasıl yapılacağını öğrenmek için buraya tıklayın İşlem Listesini yönetin ve değiştirin

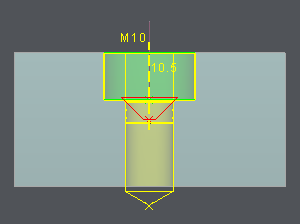

Seçin Delikli ve havşalı delik

Pah kırma onay kutusunu işaretleyin.

Seçin M10 standart alanda: çap alanı delme çapı içindir; otomatik olarak doldurulur (10,5 mm). Derinliğin önemi yoktur, havşalı delikler her zaman malzeme boyunca delinir.

Parametreler iletişim kutusuna tıklayın; havşa çapı (20,4 mm) ve yükseklik (10,5 mm) otomatik olarak tanımlanır, bu nedenle pah çapı (11,55 mm).

İsterseniz bu değerleri değiştirebilirsiniz.

Şimdi deliği ekrana yerleştirmek için tıklayın.

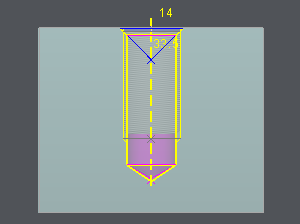

Seçin Kör dişli delik

Pah kırma onay kutusunu işaretleyin.

Seçin M14 standart alanda: çap alanı diş çekme çapı ; otomatik olarak doldurulur (14 mm). diş çekme derinlik (örnek 27 mm)

Parametreler iletişim kutusunda; Diş çekme hatvesi (2.0), delme çapı (12 mm) ve pah çapı (15,40 mm) otomatik olarak tanımlanır. Son olarak, bu delme derinliği kullanıcı tarafından tanımlanmalıdır. Diş çekme derinliğine göre doğru değilse, iletişim kutusunun altında bir hata mesajı görüntülenir.

İsterseniz bu değerleri değiştirebilirsiniz.

Şimdi deliği ekrana yerleştirmek için tıklayın.
