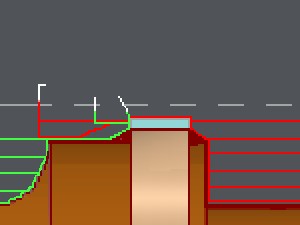

İşleme müsade payları, torna geometrisinin belirli bir konumunda tanımlanan stok paylarıdır. Standart stok paylarına ek olarak işleme sırasında dikkate alınırlar. Ayarlanacak parametreye denir Lokal kütük toleransı. Bir veya daha fazla profil elemanına uygulanır ve bölümleri ve yayları etkiler. Komutu tanıtan sağdaki videoyu izleyin. |
|
İşlemeden önce veya sonra yerel paylar eklemek mümkündür, sonrasında hesaplamak için yeniden çalıştırmanız gerekir.
İşleme Müsade Payları Oluşturma Parametreleri
Komutu başlatmak, kullanıcıdan bir eleman veya bir profil seçmesini ister. Bir eleman seçmek yalnızca o eleman üzerinde pay tanımına izin verir. Bir profil seçmek, elemanları üzerinde seçici tanımlamaya olanak tanır.
|
|||
|
Mod: Eleman/Profil/Uzat Kesiştikleri yerde pay bölümlerinin şeklini tanımlar. |
||
Eleman |
Profil |
Uzat |
|
|
Sağ/Sol: Profiline göre pay yönünü tanımlar |
||
|
Başlat: Profildaki tüm payları sıfırlar. |
||
|
İleri ve Geri düğmeleri: sıraya göre bir sonraki veya önceki elemana gitmeyi sağlar. Seçilen eleman vurgulanır. Kullanıcılar, bir pay uygulamak ve seçmek için profil boyunca herhangi bir elemana tıklayabilir. |
||
|
Kalınlık: profilden pay ofsetini ayarlamak için bir değer girin. |
||
|
Yarıçap: Konik/İzometrik/Zorlanmamış Yalnızca profilde yaylar için geçerlidir. Zorlanmamış ve İzometrik, yaylar için bir pay değeri tanımlamaya izin vermez. Konik, bir pay tanımlamaya izin verir. |
||
|

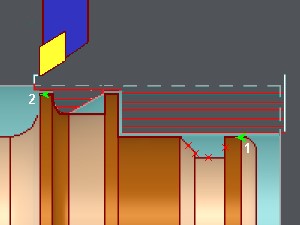

Silgi: bir elemanı kilitler, işleme paylarının uygulanmasını önler. Kırmızı bir çarpı bunu gösterir. Örneğin, bir kanalda kaba işleme çevrimi uygulamak istemediğinizde kullanılır. |
|
|
|
Basın Esc tuşu (Kırmızı çarpı) doğrulamak veya seçmek için Diğer profil (Yeşil tik) parçanızda bırakılacak başka stok tanımlamak için. |
||
|
İşleme paylarını tanımlamak için çeşitli ayarları açıklayan sağdaki videoyu izleyin. |
|
||
İşleme Çevrimlerinde Uygulama
|
İşleme çevrim hesaplamaları sırasında işleme paylarını uygulamak için, 'Yerel kütük toleransı' strateji parametresini kullanın. Varsayılan olarak Hayır olarak ayarlanmıştır. Açılır menü, pay geometrisi tanımına benzer üç mod sunar. Çevrim, stratejide seçilen modu önceliklendirir. Tanım sırasında kullanılan modu eşleştirmek önerilir. |
|
||
|
Bir biniş işleminde uygulanan işleme payları örneğini gösteren sağdaki videoyu izleyin. |
|
||
İşleme Paylarının Kullanımına Özel bir durum SSS bölümünde açıklanmıştır: buraya tıklayın
