Tanım


Kanal özelliği, atanmış opelist'lerle standart veya özelleştirilmiş kanalların tasarlanmasını sağlar.

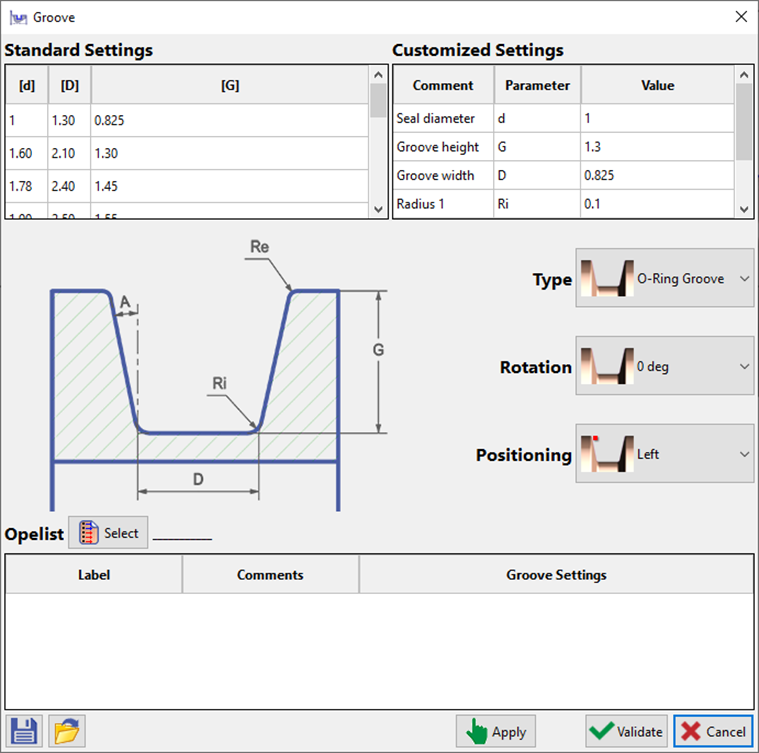

Diyalog Sunumu

Kanal Özelliği'nde şunları bulabilirsiniz:

  1. Standart Ayar : Komut, kanal boyutlarının, açıların, radyüslerin ve toleransların endüstri normlarına ve düzenlemelerine uygun olmasını sağlayan 'DIN standardı'na uyan varsayılan bir ayara sahiptir.

  2. Özelleştirilmiş Ayarlar : Komut, kullanıcıların kanal parametrelerini kendi özel gereksinimlerine göre özelleştirmelerine olanak tanır. Bu, kanal genişliği, derinliği, açısı, radyüsleri, pah boyutları ve toleransları gibi parametreleri ayarlama yeteneğini içerir.

  3. Opelist Atama : Komut, bir parçayı üretmek için gereken işleme operasyonlarının bir listesi olan bir Opelist ile entegre olur. Bu, kanal operasyonunun üretim süreci içinde doğru şekilde sıralanmasını sağlar.

  4. Kullanıcı Tercihlerini Kaydetme ve Yükleme : Komut, kullanıcıların özelleştirilmiş kanal ayarlarını gelecekte kullanmak üzere ön ayarlar olarak kaydetmeleri ve daha önce kaydedilmiş ön ayarları yüklemeleri için seçenekler sunar.


Bu özellikleri birleştirerek, yeni komut hem standartlara uygun kanal üretimi hem de özelleştirilmiş işleme gereksinimleri için esneklik sunabilir, böylece kullanıcı verimliliğini ve etkinliğini artırabilir.

Opelist ile Nasıl Çalışılır?

Bir Opelist tanımlamak ve Kanal Özelliği komutunda kullanmak için iş akışı şöyledir:

Opelist Oluştur

Metin Menüsünden, boş bir Opelist oluşturmak için Opelist > Oluştur kullanın. Yeniden adlandırın ve bir Doğrudan Kanal operasyonu eklemek için sağ tıklayın ( Ekle > Torna > Kanal Açma > Doğrudan )

Bakınız Opelist Yöneticisi Opelist oluşturma hakkında daha fazla ayrıntı için

Opelist parametrelerini ayarla

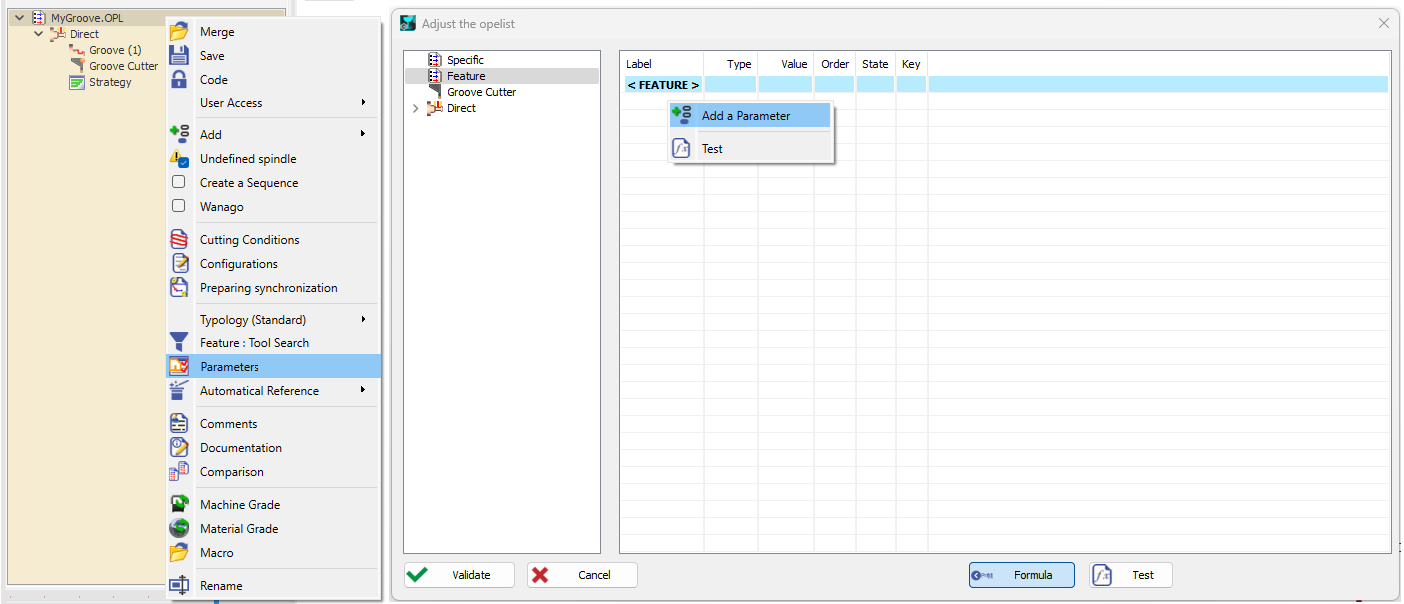

Opelist parametrelerine erişmek için Opelist adına sağ tıklayın.

Gelişmiş parametreleri görüntülemek için Formül düğmesine tıklayın

Özellik parametrelerini görüntülemek için Özellik'e tıklayın ve bir parametre eklemek için parametre listesine sağ tıklayın


Ardından, WIDTH ve RADIUS ile ANAHTAR alanlarını ayarlayarak iki mesafe parametresi, Genişlik ve Yarıçap ekleyin

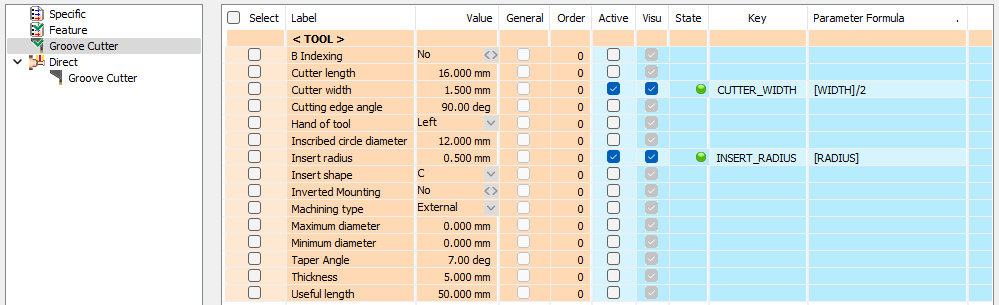

Son olarak, Kanal Kesici parametrelerinde, Kesici genişliğini ve Uç radyüsünü daha önce oluşturulan özellik parametrelerine bağlayın


Parametreleri onaylamak ve diyalog penceresini kapatmak için Onayla'ya tıklayın.

Ardından Opelist'inizi kaydetmek için Opelist Yöneticisi'nde Onayla'ya tıklayın.

Opelist'i Kullan

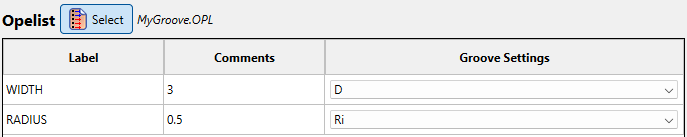

Oluşturulduktan sonra, Opelist Kanal Özelliği komutunda görünür ve seçilebilir. Kanal parametreleri artık Kesici genişliğini ve Uç radyüsünü ayarlamak için Opelist özellik parametreleri WIDTH ve RADIUS'a bağlanabilir.


İşleme

Kanal işleme, artık kullanılarak işleme listesine basitçe eklenebilir Torna > Parça > 2B Özellikler
