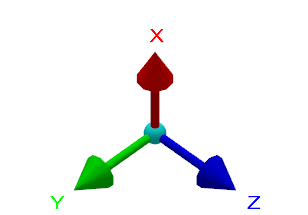

GO2cam'deki etkileşimli eksen sistemi standart RGB rengini kullanır.
The size of the interactive axis system can be modified by going to Araçlar > Seçenekler > Görüntü. |
|
|
|
|
Sayfanın altındaki bir videoyu izleyebilirsiniz: buraya tıklayın |
|
Etkileşimli eksen sistemi dört amaçlıdır:
-
Mevcut düzlemin XYZ eksenini görselleştirir .
-
Eksen sisteminin farklı bölümlerine tıklayarak çeşitli görüntüleme komutlarına erişim sağlar
|
Orijin |
Sol tık: görünüm değiştir Sol tık + Ctrl: görünümü ters çevir Sağ tık: görünüm listesini aç |
|
Okun üstü |
Sol tık: görünümü ters çevir |
|
Okun gövdesi |
Sol tık: eksen etrafında döndür Sol tık + Ctrl: 5° adımlarla döndür |
|
Harf |
Sol tık: vektörü ileri yönlendir Sol tık + Ctrl: yönü ters çevir |
3. Mevcut görünümlere erişim
Sağ tıklayın orijin etkileşimli eksen sisteminin mevcut görünümleri görüntülemek için. Ayrıca şunları da basabilirsiniz F8 .
Bu iletişim kutusu görünür:
4. Düzlemlerin Oluşturulması
Etkileşimli eksen sisteminin orijinini bir katı yüzeye sürüklemek, yeni bir düzlem oluşturur ve orijinin konumunu seçmenize olanak tanır.
Sistemi bir noktaya veya düzleme yerleştirdikten sonra, bir iletişim kutusu düzlemi konumlandırmanızı ister:
Düzlem oluşturma hakkında daha fazla bilgi için, nasıl yapılacağını öğrenmek için bu sayfaya bakın işlem düzlemleri oluştur .
|
|
Etkileşimli eksen sistemi hakkında bir video izleyebilirsiniz:
|
