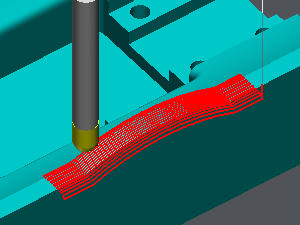

İşlenecek şekil üzerine bir ağ paralel çizgiler yansıtın. GO2cam, her noktadaki Z yüksekliğini hesaplar. tarama .

• Yüzey işleme, en çok kullanılan bitirme çevrimidir çünkü yüksek hızı ve verimliliği vardır. Özellikle şu durumlar için etkilidir:

  • Yumuşak malzemeler, çünkü takım sapması minimum düzeydedir.

  • Küçük açılı eğimlere sahip şekiller.

  • Yukarı doğru hareketle cepheden işlenen eğimler.

• Bu çevrimle tek başına bir parçayı bitirmek alışılmadık genellikle diğer bitirme çevrimlerine bir tamamlayıcı olarak hizmet ettiğinden,

• Ancak, etkisizdir kalan tepecikler aşırı derecede yüksek olduğundan, "yuvarlanarak" işlendiğinde dik eğimler için

Diyalog Alanı

Parametreler

Yüzey İşleme Stratejisi

Yüzey İşleme Yönü

Açı

İşleme Sınırlaması

Sınırlama Alanı

İşlemeyi sınırlamaya uzat

Adım Adım Hesaplama

Adım Adım (Takım oranı)

Adım Adım değeri (Ae)

XY Tarak izi

XY Stok payı

Z Stok payı

Paylar

Diyalog Alanı

Parametreler

Güvenlik (Z'de)

Hızlı hareket düzlemi yüksekliği

Güvenlik mesafesi

Z'de yaklaşma ve geri dönüş

Geri çekilme yüksekliği

Güvenlik (XY'de)

GD/ Takım sapı

Takım tutucu yönetimi

XY'de giriş ve çıkış

Giriş mesafesi

Çıkış mesafesi

Giriş yay yarıçapı

Çıkış yay yarıçapı

Giriş yarıçap açısı

Çıkış yarıçap açısı

Diyalog Alanı

Parametreler

Kesme Koşulları

Kalite

Kesme Hızı

Diş başına ilerleme

İş mili yönü

Seviye

İş mili hızı

İlerleme

Dalma ilerlemesi

Devir sırası

Soğutma no

Özel soğutucu

Takım Numaralandırma

Takım numarası

Özel numara

Uzunluk telafi no

Çap kompanzasyon no

Kullanıcı Alanları

Yorum

Kontrol ünitesi

Freze Ayarı

Diyalog Alanı

Parametreler

Mengene ve bileşenlerde davranış

Çarpışma Kontrolü

Ofset XY

Güvenli alan

Ofset Z

Eğri Hesaplama

Eğri toleransı

Eğri segmentasyonu
