Çevrim : milyuGO Cep, milyuGO, Yüzey Cep Boşaltma, Cep, Cep+Kontür, Cep tekrar işleme, Z tekrarlı Cep, Z seviyesinde tekrarlı yüzey işleme, Dalara Cep Boşaltma, PAM, Kaba İşleme / Ara Kaba, Yüzeye Göre Kaba, Cep - Şekil, Yüzey - Şekil, Düz Yüzey Finiş, 3 eksen isoparametrik, 5 eksen isoparametrik
Tanım
|

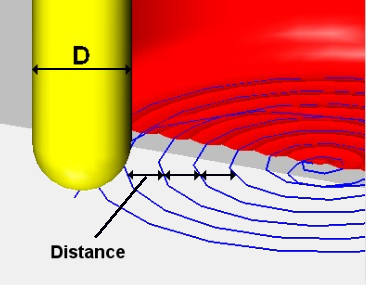

Adım Aşımı bir operasyon sırasında takım geçişleri arasındaki boşluk olarak tanımlanır. Adım Aşımı (Takım oranı) takım çapı üzerindeki geçiş arasındaki boşluğun oranıdır. Adım Aşımı Değeri (Ae) bir sonraki geçiş için takımın XY'de hareket ettiği mesafedir. |
|
|
Adım Aşımı Değeri için formül : XY Mesafesi = Takım çapı x Adım Aşımı (0< Adım Aşımı <1 ile) Örnek : Takım Çapı = 10 mm Adım Aşımı = 0.8 Bu nedenle, Mesafe = 10 mm x 0.8 = 8 mm |
|
|
|
|

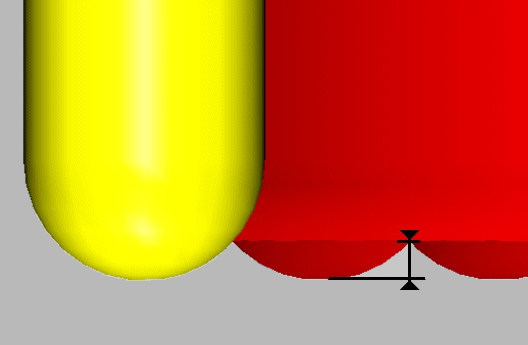

XY Tarak
|
Küre freze veya Radyüs uçlu freze ile kullanılabilen seçenek. Cep tabanında kalan malzeme yüksekliğini yönetir. Bu değeri değiştirmek, adım aşımını ve oluşturulan XY geçiş sayısını değiştirir. |
|
Tarak oluşumunu dikkate al
|
Takım yolu oluşturucunun, bir radyüs takımı kullanırken açısal bölgelerde gagalamayı önlemesini sağlar. Yörünge, yumuşak geçişler, titreşim azaltma ve köşelerde veya keskin takım yolu açılarında iyileştirilmiş yüzey kalitesi sağlayan sürekli taraklı bir hareketi takip etmek üzere ayarlanır. |
|

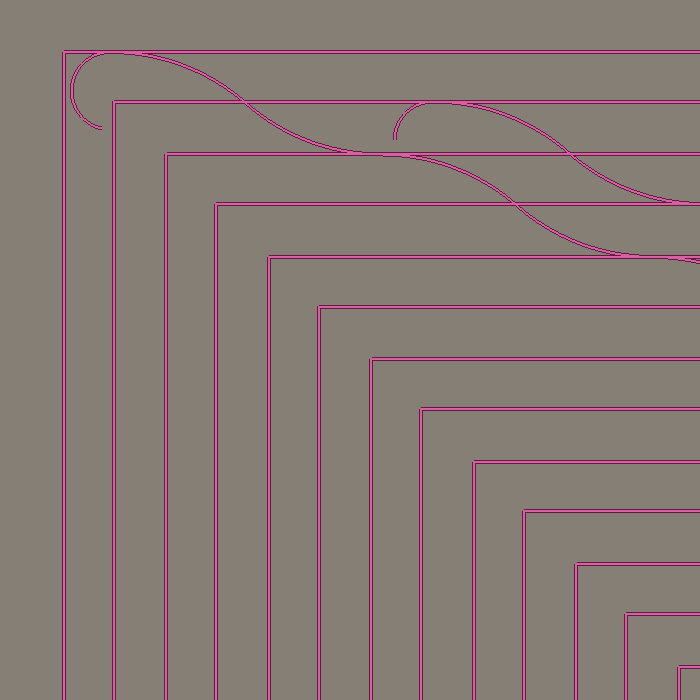

Tarak oluşumunu dikkate al ayarı ile oluşturulan takım yolu
Hayır
.
Herhangi bir gagalamanın oluşturulmadığını fark edin. |

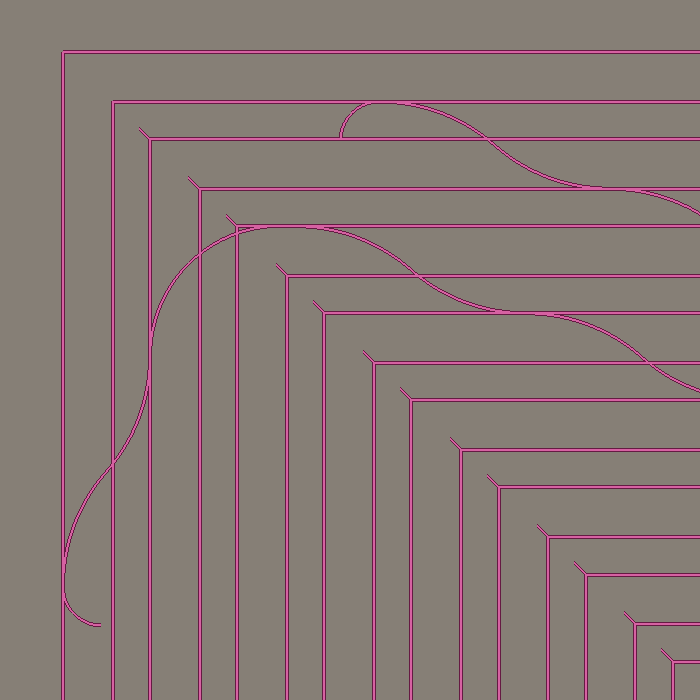

Tarak oluşumunu dikkate al ayarı ile oluşturulan takım yolu
Evet
Köşelerde bir gagalamanın oluşturulduğunu fark edin. |

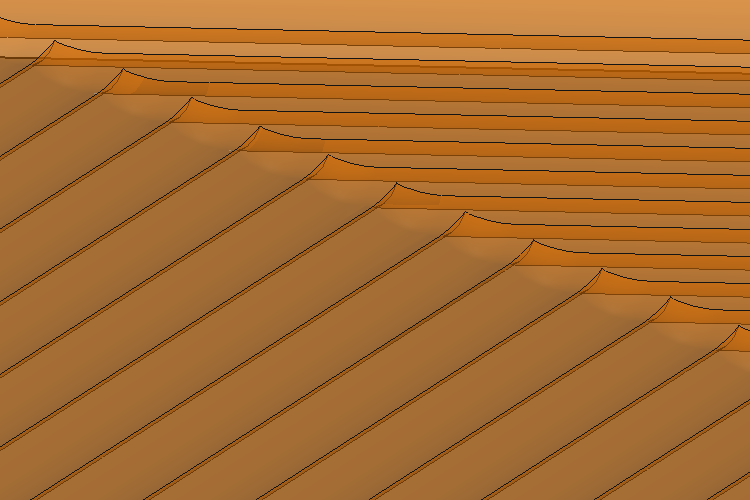

Tarak oluşumunu dikkate al ayarı ile işlenmiş iş parçası
Hayır
.
Tepe noktalarının tarak yüksekliğinden daha yüksek olduğunu fark edin. |

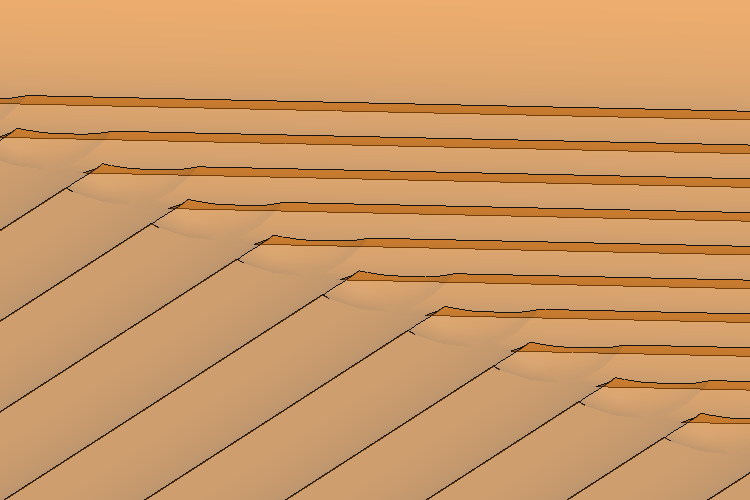

Tarak oluşumunu dikkate al ayarı ile işlenmiş iş parçası
Evet
.
Tepe noktalarının tarak yüksekliğine uyacak şekilde azaltıldığını fark edin. |
