Çevrim : Yüzey - Şekil

Parametre, Yüzey - Şekil takım yolunun katı geometri sınırlarının ötesine uzanmasını kontrol eder. Etkinleştirildiğinde, takım yolu, stok veya kullanıcı tarafından belirtilen sınırlama alanı sınırlarına kadar birincil işleme yönünde devam eder, genişlik boyunca takım yolunu katı/stok içinde tutarken tam malzeme kapsamını sağlar.

Bu parametre, takımın gerektiğinde katı kenarların ötesine malzeme çıkarmasına izin vererek, yüzey kalitesini optimize ederek ve parçanın uçlarındaki işlenmemiş bölgeleri azaltarak bitirme işlemlerinde esneklik sağlar.

limitation on, extend no.png

Sınırlama Alanı ayarlandı Açık . İşlemeyi Sınırlamaya ayarla Hayır .

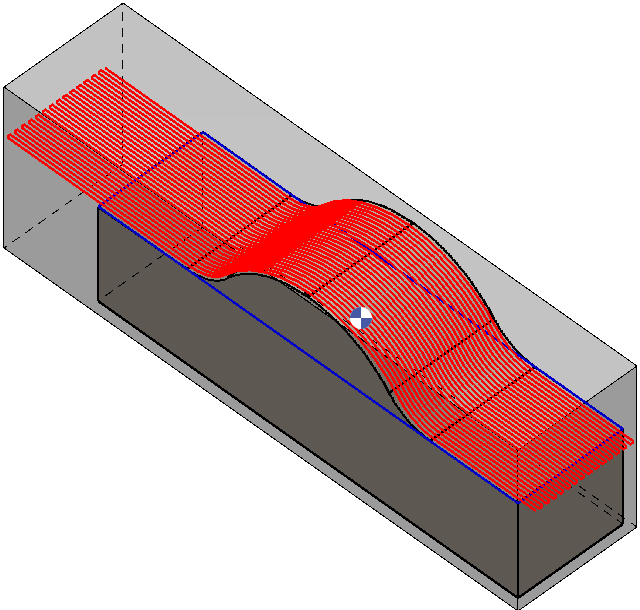

limitation on, extend yes.png

Sınırlama Alanı ayarlandı Açık . İşlemeyi Sınırlamaya ayarla Evet

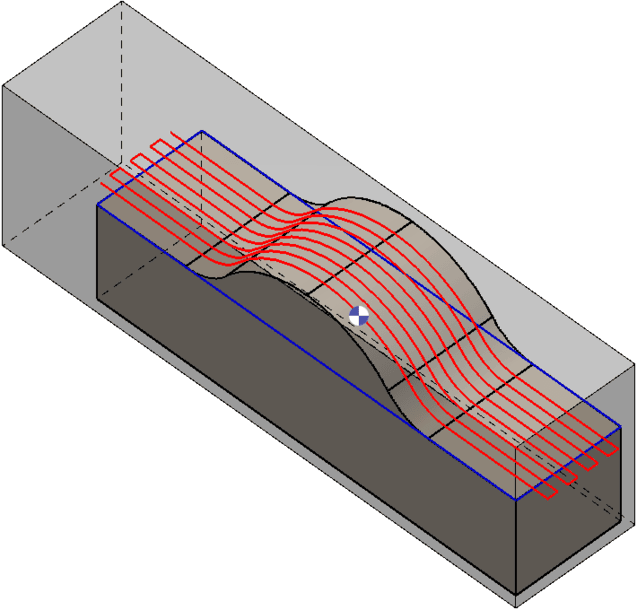

limitation inside, extend no.png

Sınırlama Alanı ayarlandı İç . İşlemeyi Sınırlamaya ayarla Hayır .

limitation parting line, extend no.jpg

Sınırlama Alanı ayarlandı Kesme Hattı . İşlemeyi Sınırlamaya ayarla Hayır .

limitation inside, extend yes.png

Sınırlama Alanı ayarlandı İç . İşlemeyi Sınırlamaya ayarla Evet .

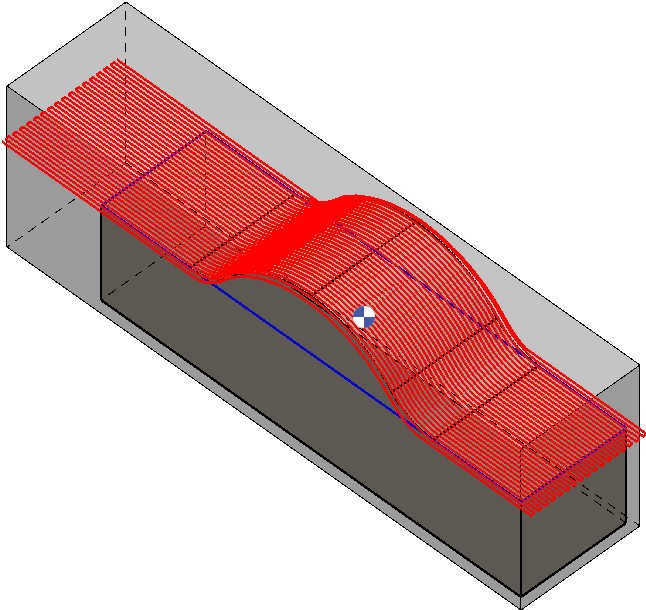

limitation parting line, extend yes.png

Sınırlama Alanı ayarlandı Kesme Hattı . İşlemeyi Sınırlamaya ayarla Evet .

Sınırlama Alanındaki Ofset seçeneği, takım yoluna uygulanan yanal sınır mesafesini tanımlar. İşlemeyi Sınırlamaya Uzat stratejisi parametresine göre, takım yolunun sınırlama içinde yanal olarak ne kadar uzanabileceğini belirler, tanımlanmış sınırları aşmadan kontrollü genişlik kapsamını sağlar.

offset 0, extend no.png

Sınırlama Alanı ayarlandı 0.00 mm Ofset . İşlemeyi Sınırlamaya ayarla Hayır .

offset 0, extend yes.png

Sınırlama Alanı ayarlandı 0.00 Ofset mm . İşlemeyi Sınırlamaya ayarla Evet .

offset -5, extend no.png

Sınırlama Alanı ayarlandı -5.00 mm Ofset . İşlemeyi Sınırlamaya ayarla Hayır .

offset -5, extend yes.png

Sınırlama Alanı ayarlandı -5.00 mm Ofset . İşlemeyi Sınırlamaya ayarla Evet .

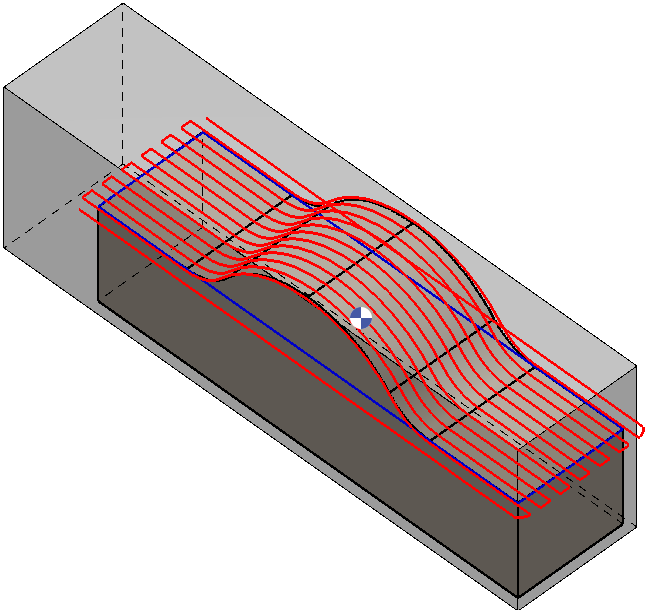

offset 5, extend no.png

Sınırlama Alanı ayarlandı 5.00 mm Ofset . İşlemeyi Sınırlamaya ayarla Hayır .

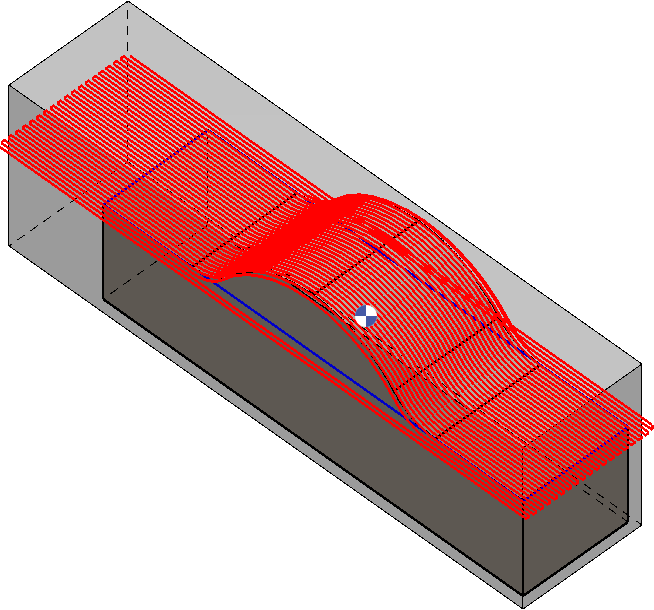

offset 5, extend yes.png

Sınırlama Alanı ayarlandı 5.00 mm Ofset . İşlemeyi Sınırlamaya ayarla Evet .
