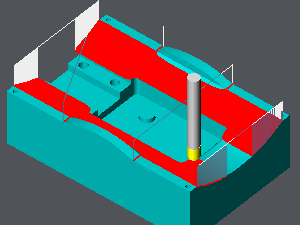

GO2cam uygular Kontür yolu merkez takım modunda şekli Z seviyeleriyle keserek.

• Kavramı ile Tepe Yüksekliği ve Eğim Takip , finiş çevrimi çoğu topolojiye uygulanabilir.

• Giriş ve çıkış radyüslerini tanımlayarak, HSM makineleri için uygun olan 'düşen yaprak' hareketinde malzemeye 'yaklaşma/geri dönme' elde edin.

• Bu sabit Z artışı (sabit tepe=hayır) dikey yüzeyler için çok daha uygundur. Sabit tepe yüksekliği, küçük eğimli yüzeylerde daha iyi bir sonuç verir.

• Sabit Z artışı, eğim takip hesaplamasıyla birleştirilebilir. Bu yaklaşım, sabit tepe yüksekliği Evet olarak ayarlandığında daha az paso sayısı ile sonuçlanır ; ancak sonuç her zaman optimal değildir.

• Bu çözüm, yarı finiş pasoları için iyi bir uzlaşmadır.

Diyalog Alanı

Parametreler

Takım Yolu Stratejisi

İşleme Modu

Yukarı İşleme

Eğim Tekrar İşleme

Ters Açı İşleme

Kontürde Radyüsler

İşleme Sınırlaması

Sınırlama Alanı

Z Adımlarını Hesapla

Z Adımı (Ap)

Sabit Tepe

Tepe Değeri

Toleranslar

XY Stok Toleransı

Z Stok Toleransı

Yükseklik Listesi

Yükseklik Listesi

Diyalog Alanı

Parametreler

Güvenlik

Hızlı Hareket Düzlemi Yüksekliği

Güvenlik Mesafesi

Z'de Yaklaşma ve Geri Dönüş

Geri Çekilme Yüksekliği

Malzemeye Giriş Tipi

XY'de Zorlanmış Giriş

Eğim Takip Girişi

Eğim Açısı

Güvenlik (XY'de)

SD/ Takım Sapı

Takım Tutucu Yönetimi

XY'de Giriş ve Çıkış

Giriş Uzunluğu

Çıkış Uzunluğu

Giriş Yay Radyüsü

Çıkış Yay Radyüsü

Giriş Yay Açısı

Çıkış Yay Açısı

Diyalog Alanı

Parametreler

Kesme Koşulları

Kalite

Kesme Hızı

İlerleme/diş

İş Mili Yönü

Seviye

İş Mili Hızı

İlerleme

Dalma İlerlemesi

Devir Sırası

Soğutma Numarası

Özel Soğutucu

Takım Numaralandırma

Takım Numarası

Özel Numara

Uzunluk Telafi Numarası

Çap Telafi No

Kullanıcı Alanları

Açıklama

Kontrol Ünitesi

Freze Ayarı

Diyalog Alanı

Parametreler

Mengene ve Bileşenlerde Davranış

Hasar Kontrolü

XY Ofseti

Güvenli Alan

Z Ofseti

Eğri Hesaplama

Eğri Toleransı

Eğri Segmentasyonu

Takım Yolu Hesaplama

Takım Yolu Yaylarının Ayrışması

Yay Ayrışma Toleransı
