A hole model can be made more flexible with the use of formulas especially in the list of operations. To be able to create these formulas based on the holes' characteristics, whatever the hole shape, number of stages, and options defined, automatic referencing is required.
Delik Özellik Referansları
GO2cam'deki referanslama otomatiktir ve aşağıdaki kuralları izler:
-
a harf parametre veya özelliği tanımlamak için (mavi renkte) mavi below)
-
a sayı aşamaya göre (kırmızı renkte) kırmızı below)

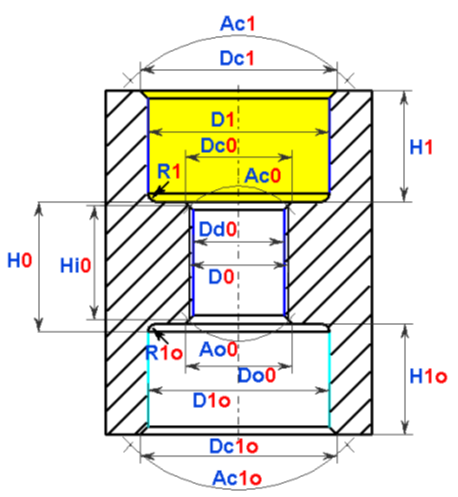

Referansları göstermek için aşağıda 3 aşamalı bir delik resmi verilmiştir:
|
H : height of the stage İşlem listesinde, Yükseklik (" H ") İşleme Derinliği (" P ). D : diameter of the stage Dc : diameter of the stage chamfer Ac : aperture angle of the stage chamfer R : radius in the bottom of the stage Dişli aşama için: D : tapping diameter Dd : drilling diameter Hi : tapping height Tp : tapping pitch Do : diameter of the inverse chamfer of the stage Ao : aperture angle of the inverse chamfer of the stage İşlem listesi için geçerli olan 2 ek parametre daha vardır: L0 : total length of the hole z0 : value added at the end of path to make the path longer and avoid a crater in machined surface. |
The stages are numbered 1 , 0 , 1o
|
Delik Parametrelerinin Tanımlanması
|
Kullanıcı Delik oluşturma işlemi sırasında, her parametre diğer parametreleri kullanarak matematiksel bir formülle hesaplanabilir. Uyması gereken sözdizimi:
|
|||||||
|
Matematiksel Operatörler |
|||||||
|
sqr |
Kare |
max |
Maksimum |
acos |
Arkkosinüs |
rnd |
Rastgele |
|
sqt |
Karekök |
min |
Minimum |
asin |
Arkosinüs |
log |
Ondalık Logaritma |
|
sin |
Sinüs |
mod |
Modül |
atan |
Arktanjant |
sgn |
İşaret |
|
cos |
Kosinüs |
exp |
Üstel |
^ |
Kuvvet |
round |
Yuvarlama |
|
tan |
Tanjant |
Ln |
Napier Logaritması |
abs |
Mutlak değer |
trunc |
Kesme |
|
|
|
|
|
int |
Tam sayı değeri |
|
|
|
İkili operatörler: |
Karşılaştırma operatörleri: |
Öncelik operatörleri: |
Mantıksal operatörler: |
||||
|
+ |
Toplama |
> |
Büyüktür |
( ve ) |
VEYA |
Mantıksal Veya |
|
|
- |
Çıkarma |
>= |
Büyük veya eşittir |
Özel Değer: |
VE |
Mantıksal Ve |
|
|
/ |
Bölme |
< |
Küçüktür |
Pi |
XOR |
Özel Veya |
|
|
* |
Çarpma |
<= |
Küçük veya eşittir |
|
DEĞİL |
Mantıksal Hayır |
|
|
= |
Atama |
<> |
Farklıdır |
|
|
|
|
|
== |
Eşitlik |
|
|
|
|
||
|

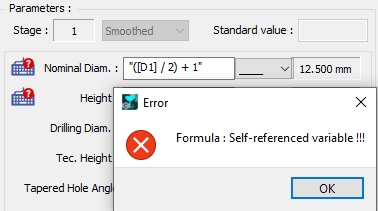

Hatalar: Parametre hesaplama formülünde kendi referansını kullanıyorsa, 'Kendine referanslı değişken' hatası gösterilir. Benzer şekilde, bir parametre için tanımlanan değer çok küçükse bir hata gösterilir. Örneğin, pah çapı nominal çaptan küçük olarak tanımlanmıştır: Dc1 = " [D1] – 1.5 " |
|
||||||
İşlem Listesindeki Formüller ve Kısıtlamalar
İşlemlerin parametreleri:
Parametreler 3 kategoriye ayrılır:
-
Delik tanımı : çevrimin kısıtlamaya göre yürütülmesi veya yürütülmemesi, deliğin birimi ve kalitesi, işleme derinliğinin tanımlanması. İlginç bir parametre, işlemlerin konumlarını değiştirmemizi sağlayan ' ağırlık ', varsayılan olarak tüm çevrimlerin ağırlığı ' 0 ' olarak ayarlanmıştır, bir işleme ' 1 ' ağırlığı vermek, onu son konuma yerleştirmek anlamına gelir (1, 0'dan daha ağırdır). Bir çevrimi 1. konuma yerleştirmek için ağırlığı ' -1 ’.
-
Takım arama : çap için maksimum bir değer tanımlayabilirsiniz.
-
Strateji: bekleme ve Z ofseti gibi çevrimin çeşitli strateji parametrelerine erişim. Artımlı derinlik ilginçtir, hesaplamanızı bir formüle dayandırabilirsiniz, örneğin delik çapak alma işleminde, delik uzunluğunun 1/10'una eşit bir artım tanımlayabilirsiniz. Lütfen formül oluşturmaya ayrılmış bölümü yukarıda okuyun.
Koşullu Formüller
Aşamalar sayfasında tanımlanan formüllerin aksine, bu formüller sadece hesaplama formülleri değildir. Hesaplama formülleri mümkündür, ancak buradaki büyük avantaj, kısıtlamalar oluşturma ve ardından birkaç parametre arasında bağımlılık tanımlama yeteneğidir.
Deliğin her boyutsal parametresi bir referansla tanımlanır, tam liste daha önce verilmiştir. Orada açıklanan parametreler aynıdır, sadece aşama yüksekliklerini (" H ") işleme derinlikleriyle (" P )
2 parametre bu listeye eklenir:
-
L0 : Deliğin toplam uzunluğu. Bu değer, bir model bir parçaya uygulandığında verilir.
-
z0 : işleme sonunda aşırı uzunluk değeri. Bu değeri delik seçeneklerinde tanımlarsınız.
|

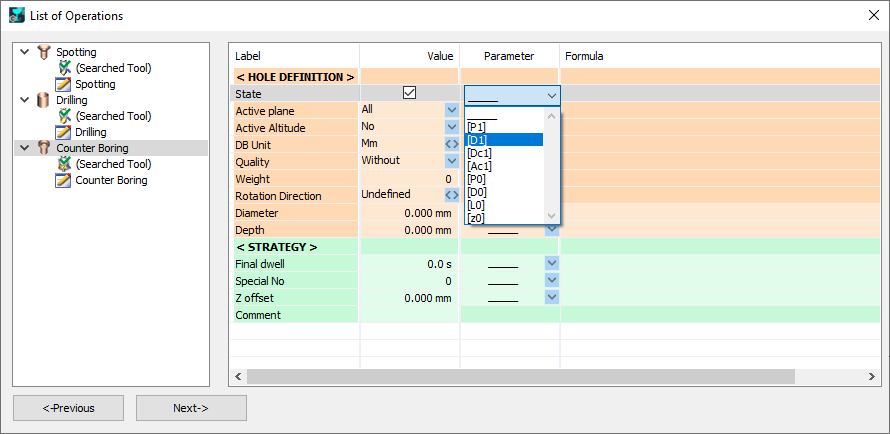

' Durum bir formülle bir çevrimin gerçekleştirilmesini kısıtlayabiliriz sayesinde. İşte bir örnek: 2 aşamalı, havşalı bir delik. Delme çapı 10 mm'den büyükse yapılacak bir punta işlemi tanımlamak istiyoruz. Bunun için önce ' Durum ' / ' Değer satırındaki onay kutusunu etkinleştirmemiz gerekir. Ardından parametreler listesinden delme çapını, yani D1'i seçin. |
|
|

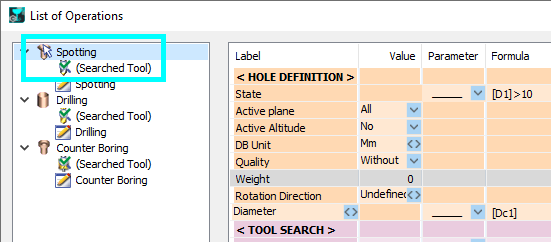

Formül alanına [D1]>10 girin. İşlem listesinde, punta simgesinin üzerinde bir küçük beyaz ok işareti konumlandırıldığını fark edeceksiniz, bu da bu çevrimin bir formülle kısıtlandığını . |
|
|
|
göstermektedir. Bu modeli uygularken, alanları gerekli değerlerle doldurmanız yeterlidir ve işlem listesi kısıtlamayı dikkate alarak oluşturulacaktır. İşte farklı değerlere sahip 2 delik:
|
Alıştırma
İşlem listesindeki parametrik formülleri kullanma pratiği yapmak için bir alıştırma. Standart altıgen soket başlı vidalar için bir delik modeli oluşturacağız M3, M4, M5, M6, M8, M10, M12, M16, M20 ve daha fazlası.
Delik, havşalı, pahlı ve dişli, tam deliktir.
Koşullu iki işlem listesi olacaktır:
A. çapı 18'den küçük olan havşa işlemi için
B. çapı 18'den büyük olan havşa işlemi için.
|
İşlem Listeleri |
|
|
A. Çap <= 18 |
B. Çap > 18 |
|
Pah Kırma Punta |
Punta |
|
Delme |
|
|
Havşa Açma |
Cep Boşaltma |
|
Kılavuz Çekme |
|
|
|
Pah kırma / Enterpolasyon |
Havşa çapına göre işlem listeleri tablosu aşağıdadır:
|
Vida |
Havşa Çapı D1 |
Pah Kırma Punta |
Punta |
Delme Dd0 |
Havşa Açma |
Cep Boşaltma |
Kılavuz D0 |
Enterpolasyonla Pah Kırma |
|
M3 |
8 |
X |
|
X |
X |
|
X |
|
|
M4 |
10 |
X |
|
X |
X |
|
X |
|
|
M5 |
11 |
X |
|
X |
X |
|
X |
|
|
M6 |
13 |
X |
|
X |
X |
|
X |
|
|
M8 |
18 |
X |
|
X |
X |
|
X |
|
|
M10 |
20 |
|
X |
X |
|
X |
X |
X |
|
M12 |
22 |
|
X |
X |
|
X |
X |
X |
|
M16 |
30 |
|
X |
X |
|
X |
X |
X |
|
M20 |
36 |
|
X |
X |
|
X |
X |
X |
|
|
