Bu Kullanıcı Delikleri Yönetimi komut, yeni kullanıcı deliği modellerinin oluşturulmasını sağlar.

Komutu başlattığınızda, bir pencere açılacak ve mevcut modeller ekranda görünecektir. Standart ve Özel aileler arasından seçim yapabilirsiniz.

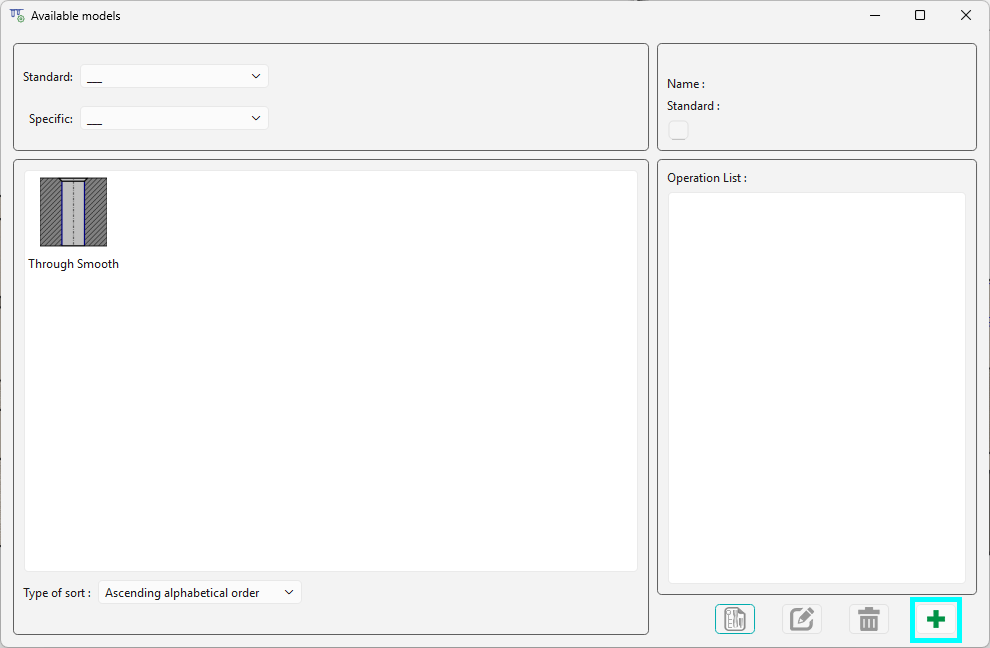

Bir yeni model oluşturmak için, sağ alt köşedeki Yeşil Artı simgesine tıklayın.

Model oluşturma 3 aşamada gerçekleşir:

1. Deliğin genel şekli tanımlanması

2. Deliğin boyutsal parametreler deliğin, aşama aşama

3. Deliğin işlem listesi .

• Kullanıcı Delikleri için yeni bir arayüz sunulmaktadır.

• İşlem listesi ve parametrelerin düzenlenmesi ayrıdır.

• Daha fazla model görünürlüğü için diyalog kutusu yeniden boyutlandırılabilir.

• Arayüz, Unsurlar veya Deliğe Dönüştürme/ Delik Atama komutundan başlatıldığında farklı bir sunum sunar.

• Tüm parametreler tek bir diyalog penceresinde toplanmıştır.

• Yalnızca ilgili parametreler görüntülenir; düzenlenemeyen parametreler artık gri olarak gösterilmez.

• Pahlar ve radyüsler sağ taraftaki panelden doğrudan oluşturulabilir.

• Formül giriş yardımı: “[`” yazmak, mevcut parametrelerin bir açılır listesini görüntüler.

• Kullanıcı Delikleri komutu için göstergeler: Kullanıcı Delikleri oluşturulurken, kırmızı/yeşil baloncuklar, parametrelerin eksik olduğu veya tamamlandığı aşamaları gösterir.

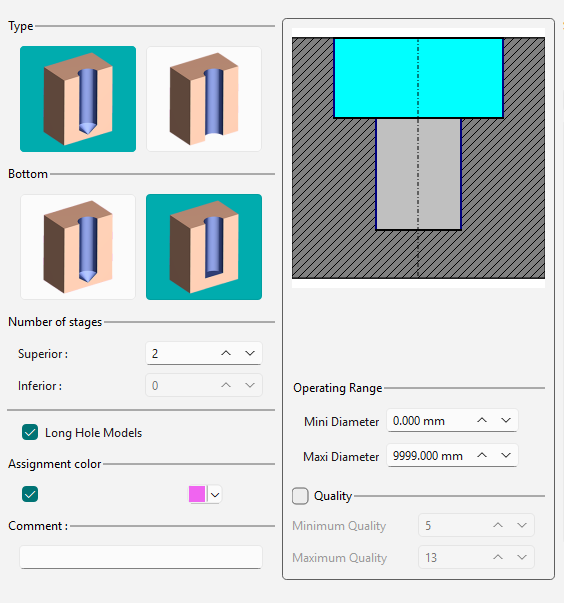

Diyalog kutusunun sol yarısı, deliğin genel özellikleri bilgilerini toplar. Bu bilgiler, uygulamaları sırasında iyi bir modelin aranmasını etkileyecektir, bu parametrelerin iyi tanımlanmış olması önemlidir.

Bu parametrelerin açıklamaları aşağıdadır.

Delik Tipi:

Öncelikle, tipi seçin: kör (sol) veya delik (sağ).

Alt Tip:

Yalnızca kör delik için, şunlar arasından seçim yapın: konik (sol) veya düz (sağ) alt.

Aşama sayısının tanımlanması

Üst aşamalar deliklerin üzerindeki seviyelere atıfta bulunur.

Alt aşamalar deliklerin altındaki seviyelere karşılık gelir.

İki önemli nokta dikkate alınmalıdır:

1. Bir kör delik ile uğraşırken, bir " mümkün değil bir alt aşama tanımlamak.

2. İçin alt aşamalar, işleme geri işleme çevrimleri kullanılarak yapılır. Bu yaklaşım, zıt Z yönlerine sahip aynı eksende iki delik olmasını önler.

Uzun Delik Modelleri: deliğin tanınması için sıralama kriterleri.

Bu seçeneği seçerek, GO2cam'in tanıma işlemi sırasında "uzun" olarak kategorize edilen bir delik için bu modeli sunmasına izin verirsiniz.

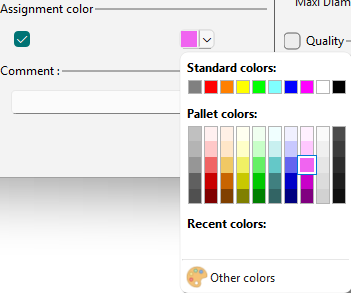

Atama Rengi

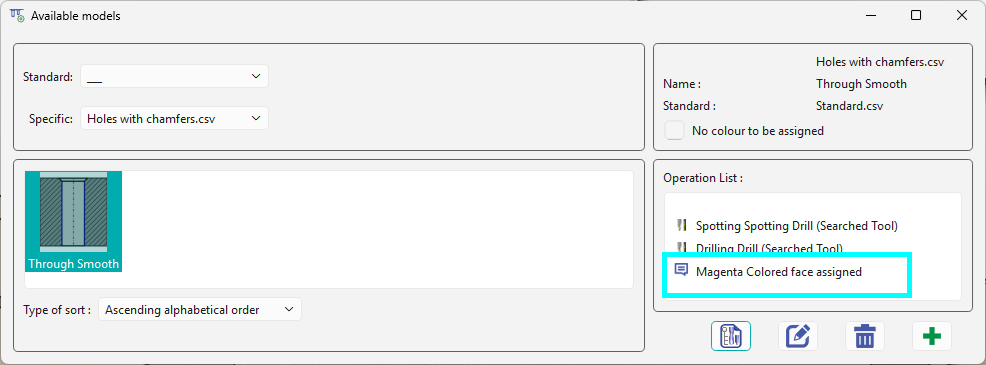

Delik modellerine, katının aynı renkteki yüzeylerine özel olarak uygulanmaları için belirli bir renk atanır.

Alana herhangi bir yorum yazın. Bu, seçilen kullanıcı deliği modeli için Mevcut modeller diyalog kutusunda görüntülenir.

Grafiksel yardım

Oluşturulan kullanıcı deliğinin özellikleri diyalog kutusunun ortasında görüntülenir. Delik parametreleri tanımlanırken şekil dinamik olarak ayarlanır.

Boyutsal parametrelerin tanımlandığı mevcut aşama, siyan rengiyle vurgulanır.

Delik görselinin altında, katı tanımında modellerin kullanımıyla ilgili 2 kriter bulunur:

• Mini / maksi çaplar : Bu modelin kullanılabileceği her çap aralığı için değerler tanımlarsınız.

• Mini / maksi kaliteler : modelin kalite aralığının tanımı.

Deliğin şeklini belirledikten sonra, bir sonraki adıma geçin.

Model Tipleri: Bu kritik noktada, kullanıcı oluşturmak istediği modelin türüne karar vermelidir:

• Bir zorlanmış model (manuel veya standart giriş yoluyla): Bu model türü, herhangi bir parametre doldurmaya gerek kalmadan geometride hemen kullanılabilir, ancak aynı formda çeşitli değerlere sahip birçok delik modeli oluşturduğunuz anlamına da gelir. Katı tanımında, değerler, katı üzerinde tanınan şekle ek olarak aynı forma sahip olmalıdır.

• Bir serbest model tek bir model oluşturmanıza olanak tanır; ancak, geometride kullanmak, her oluşturma için verileri doldurmanızı gerektirir. Ancak, katı tanımında, modelin şekli tek benzerlik olsa bile model kullanılabilir.

Diyalog kutusunun sağ tarafı tamamen aşamanın boyutsal tanımına ayrılmıştır.

Aşamaların Kalitesi

Aşamalar, numaralara tıklayarak veya ileri/geri simgelerini kullanarak değiştirilebilir.

Her aşama üç farklı kaliteye sahip olabilir: düz , karşı delinmiş , ve dişli . Bir deliğin raybalanması gerekiyorsa, 'düz' kategorisine girer.

Eğer bir diş açma veya bir karşı delinmiş delik ise, " Standart değer " alanına erişebilirsiniz. " Mx " için gerekli değeri girin ve karşılık gelen standart değerler aşağıdaki alanları otomatik olarak dolduracaktır.

Bu diyalog kutusu tüm delik türleri için tutarlıdır. Bir seçenek seçilmemişse, basitçe kullanılamaz.

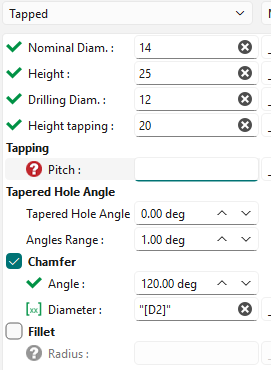

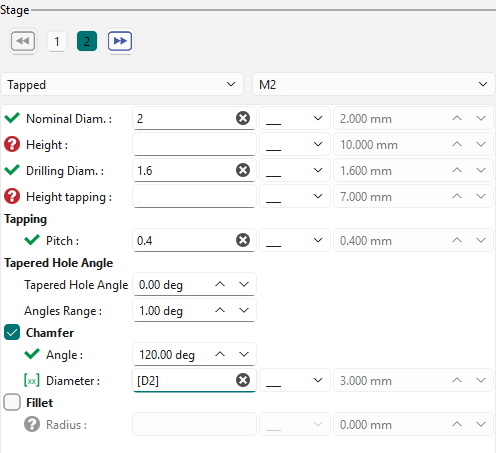

İlk olarak, aşamanın çap(lar) ve yüksekliğini(lerini) belirtmeniz gerekir. Ardından, diş açma hatvesini .

tanımlayın. Son olarak, aşama için teknolojik seçeneklerle ilgili parametreleri alacaksınız:

• Pah

• Radyüs

• Son pah."

Parametre doğrulandı

Bir değer girişi yapılmalı

Bir formül (veya değer) girişi yapılmalı

Pahlar ve radyüsler

Bu bağlamda, GO2cam, teknolojik fizibiliteye bağlı olarak bir pah veya bir radyüs oluşturma seçeneği sunar. İlgili kutuları işaretleyerek uygun seçeneği seçebilirsiniz.

Formül giriş yardımı:

“[`” yazmak, mevcut parametrelerin bir açılır listesini görüntüler ve delik modeline formüllerin uygulanmasını kolaylaştırır.

Aşamaları tanımladıktan sonra, işlem listesini tanımlayabileceğiniz sayfaya erişmek için " Sonraki " tıklayın. Tanımlanan delik modelinden bağımsız olarak, GO2cam varsayılan bir işlem listesi oluşturur; bu listeyi şunları yapabilirsiniz: doğrulayın veya değiştirin .

İşlem listesi hakkında daha fazla bilgi için: İşlem Listesini yönetin ve değiştirin .

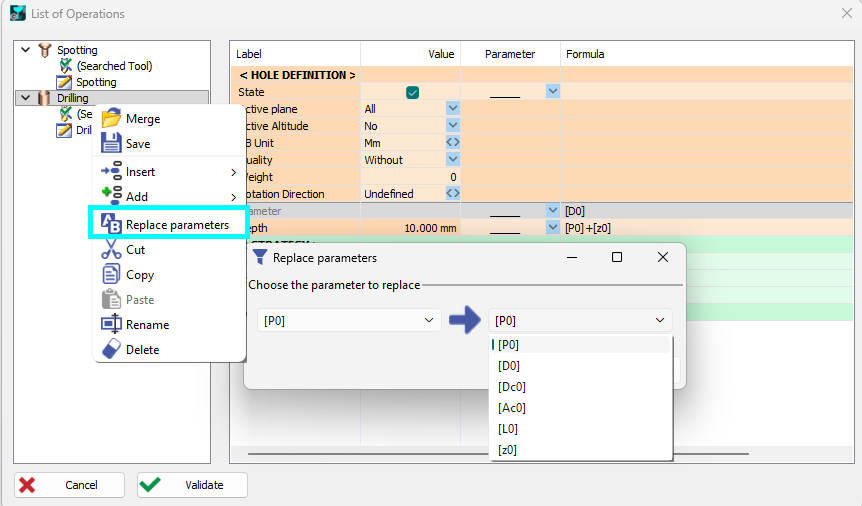

Kullanıcı Deliklerinde Ara ve Değiştir

İşlem listesi için, parametreleri değiştirmek üzere bir ağaç açılır menüsünde yeni bir işlev mevcuttur.

Tüm gerekli adımları tamamladıktan sonra, modelinizi kaydetmeyi unutmayın . Açıklayıcı bir ad verin ve modellerinizi ihtiyaç duyduğunuzda kolayca düzenlemenize ve bulmanıza yardımcı olacak bir aile kategorisi seçin.

Düzenlenen bir modeli kaydederken, kullanıcılar onay kutusu ile işlem listesini sıfırlayabilir.

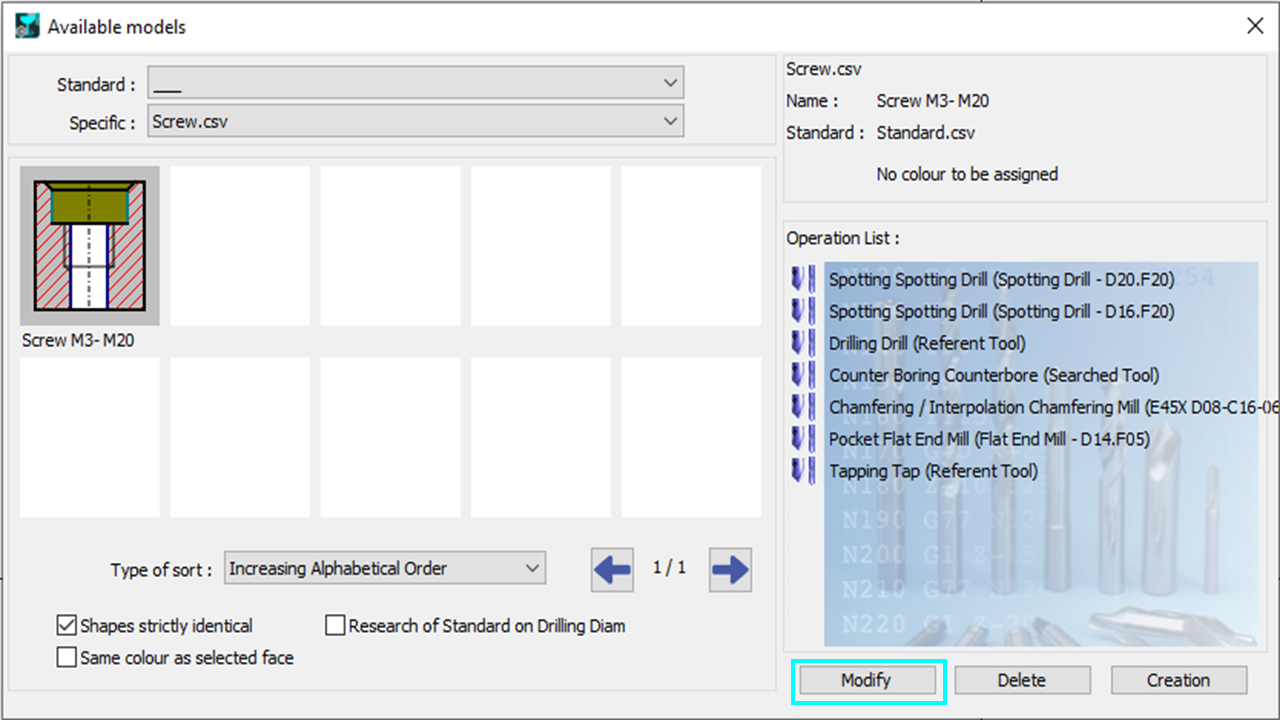

Kullanıcı modelleri kütüphanesinden bir model seçin, ardından Değiştir .

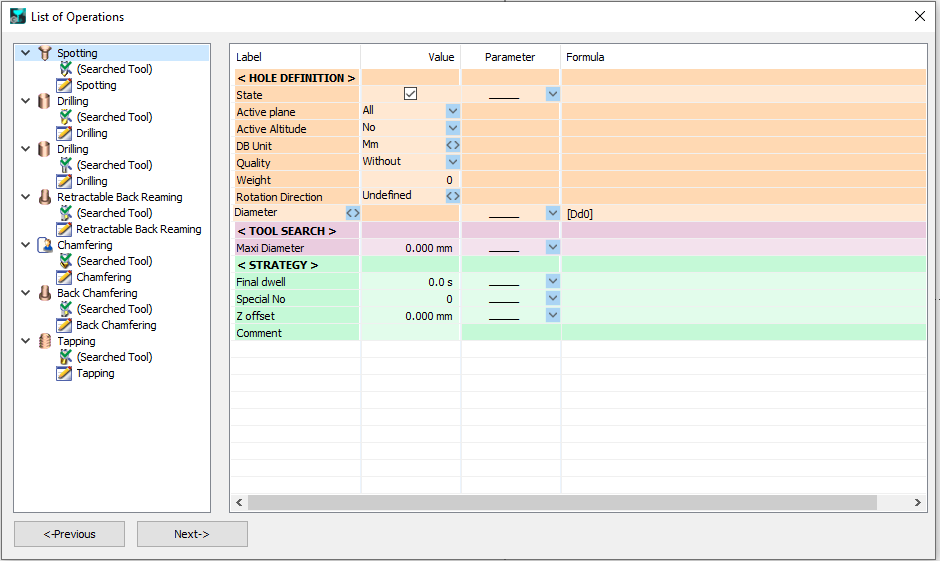

tıklayın. Bir modelle ilişkili İşlemler Listesine erişirken, kullanılacak tüm çevrimlere ve takımlara erişim sağlarsınız. İlk oluşturma sırasında mevcut olan işlevler, değişiklik amacıyla da kullanılabilir:

• Çevrimleri ve/veya takımları devre dışı bırakın.

• Çevrim türünü değiştirin ve takımları değiştirin.

• Yeni işlemler ekleyin veya mevcutları silin.

• Boyutsal parametreleri değiştirin.

• Parametreleri kısıtlayan veya çevrim yürütme koşullarını belirten formüller tanımlayın.

Ayrıca, diyalog kutusunun sol alt köşesindeki ‘Önceki’ tıklayarak, boyutsal ve topolojik parametreleri tanımlayan sayfalara erişebilirsiniz.

Model değişikliği kullanmanın iki ana nedeni vardır:

1. Ayarlama : Bir modelin birden çok tanımlanmış aşaması ve formülü olduğunda, ilk denemede doğru olması nadirdir. Modeli değiştirme ve ince ayar yapma yeteneği, istenen sonuçları elde etmek için çok önemlidir.

2. Yeni Modeller İçin Taban : Mevcut her model, yenisini oluşturmak için bir temel görevi görebilir. 'Değiştir' işlevini kullanarak, yalnızca bir ad vererek yeni bir model oluşturmak için tüm parametre türlerine—topolojik, boyutsal ve teknolojik—erişebilirsiniz.
