Bu Kullanıcı Delikleri komut, tel kafes veya katı geometri üzerinde Tasarım ortamında bir delik tanımlamaya olanak tanır.

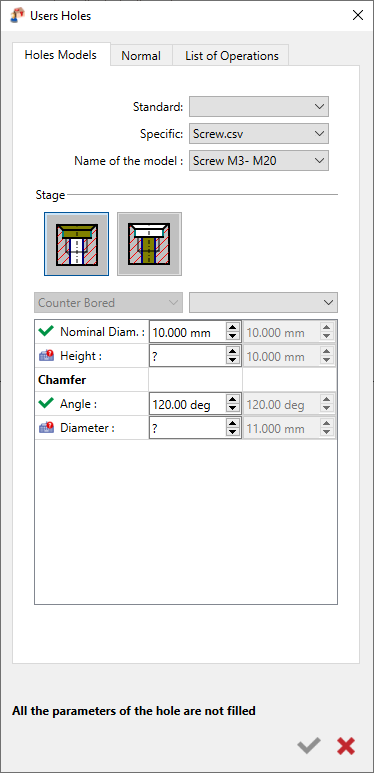

Komutu çalıştırmak, 3 sekmeye erişim sağlayan bir iletişim penceresi açar; Delikler Modeller , Normal ve Liste İşlemlerin.

Delik Modelleri:

Komutunda oluşturulan Standart veya Özel kullanıcı delik ailelerine, tanımlanmış modelleriyle birlikte erişebileceksiniz. Kullanıcı Delikleri Yönetimi Seçilen modelde tanımlanan delik aşamaları 'Aşama' altında erişilebilir ve parametreleri aşağıdaki tabloda değiştirilebilir. Gri renkteki değerler oluşturma sırasında ayarlanan parametrelerdir.

Normal:

Deliyi ilgili eksen boyunca yeniden yönlendirmek için kutuyu işaretlerseniz, yalnızca -1, 0 veya 1 değerini seçebilirsiniz. X ve Y için bu, deliyi o eksen etrafında 45 derece döndürecektir. Z için varsayılan değer 1'dir. Delik yönünü ters çevirmek için değeri -1 olarak değiştirin.

İşlemler Listesi:

buraya tıklayın

Parametreler: Delik modeli için işlem listesi otomatik olarak oluşturulur. Detaylı bilgi için .

Her bir delik aşamasını tanımlayan parametrelerin bir listesi tablo biçiminde mevcuttur. Son sütun gri renktedir çünkü deliğin başlangıç değerini gösterir.

Orta sütun yalnızca oluşturma aşamasında herhangi bir değer tanımlanmamışsa değiştirilebilir, aksi takdirde bu da gri renkte olur.

Deliği oluşturamamanız ve 'Deliğin tüm parametreleri doldurulmadı' mesajıyla karşılaşmamanız için tüm parametreleri '?' ile doldurduğunuzdan emin olmalısınız.

Delik Tanıma'da Kullanıcı Delikleri

o Delik tanıma süreci iki ana amaca hizmet eder:

Topolojik ve Boyutsal Analiz: Deliklerin şekillerini belirlemek için katı modeli inceler.

• Delik Modellerinin Atanması: Tanımlanan şekillere dayanarak, standart veya kullanıcı tanımlı delik modellerini atar.

• Fonksiyona Erişim:

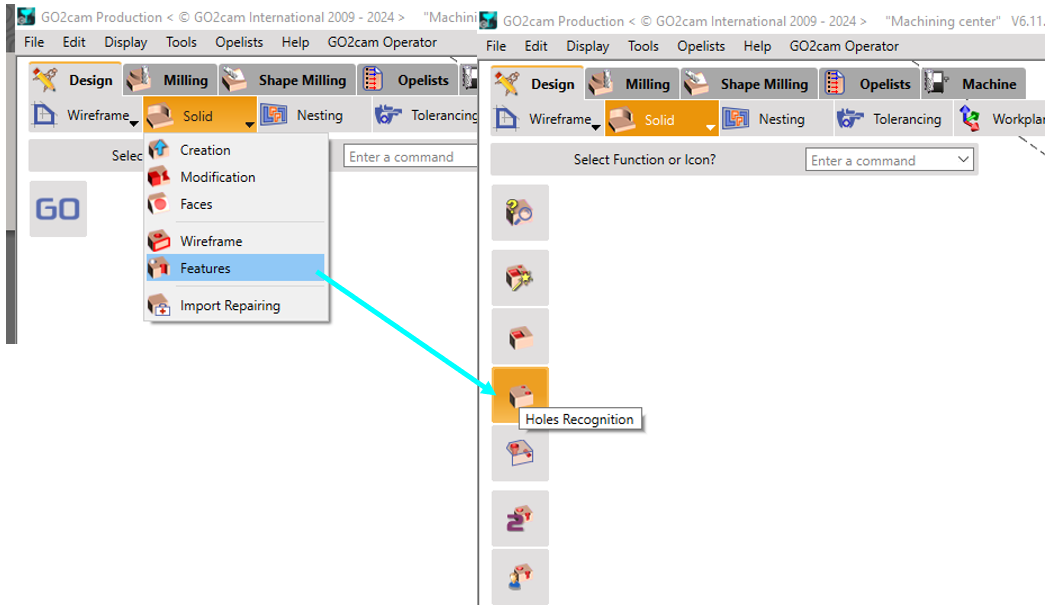

o Delik tanıma fonksiyonuna erişmek için:

Tasarım>Katı>Unsurlar>Delik Tanıma

Delik Tanıma İçin Parametre Ayarları:

Anahtar parametreleri inceleyelim:

• Tolerans Mesafesi

Bu parametre şuna ayarlanmıştır:

• . Tanımlanan delik çapının gerçek delik boyutuna ne kadar yakın olduğunu belirler. Örneğin: 0.01 Nominal çapı olan bir delik okunursa

• , bu bir Ø 0.512 delik olarak tanınacaktır. Ø 0.51 Açı

Açı parametresi yüzeylerin yönünü belirlemeye yardımcı olur:

Açıdaki bir yüzey okunursa

• dikey kabul edilir 90.01° yatay kabul edilir (90°) .

• dikey kabul edilir 00.01° Deliklerin Maksimum Çapı (0°) .

. Katı modelde bir şeklin delik olarak kabul edilmesi için maksimum çap değerini tanımlar. Bu değerin üzerindeki tanımlanan şekil, delik yerine dairesel cep olarak işlem görür.

• . Tanımlanan delik çapının gerçek delik boyutuna ne kadar yakın olduğunu belirler. Örneğin: 40.00 Parametrelerin varsayılan değerlere sıfırlanması

Uzun Delikler

Bu parametrenin varsayılan değeri şudur:

. Delik uzunluğunun delik çapına oranını temsil eder. 7.0

• Çapının 7 katı

• , " Bir deliğin uzunluğu aştığında uzun delik " olarak sınıflandırılır. ."

• Bu seçenek, GO2cam'de model kurulumu sırasında delik modelleri için bir sıralama kriteri görevi görür.

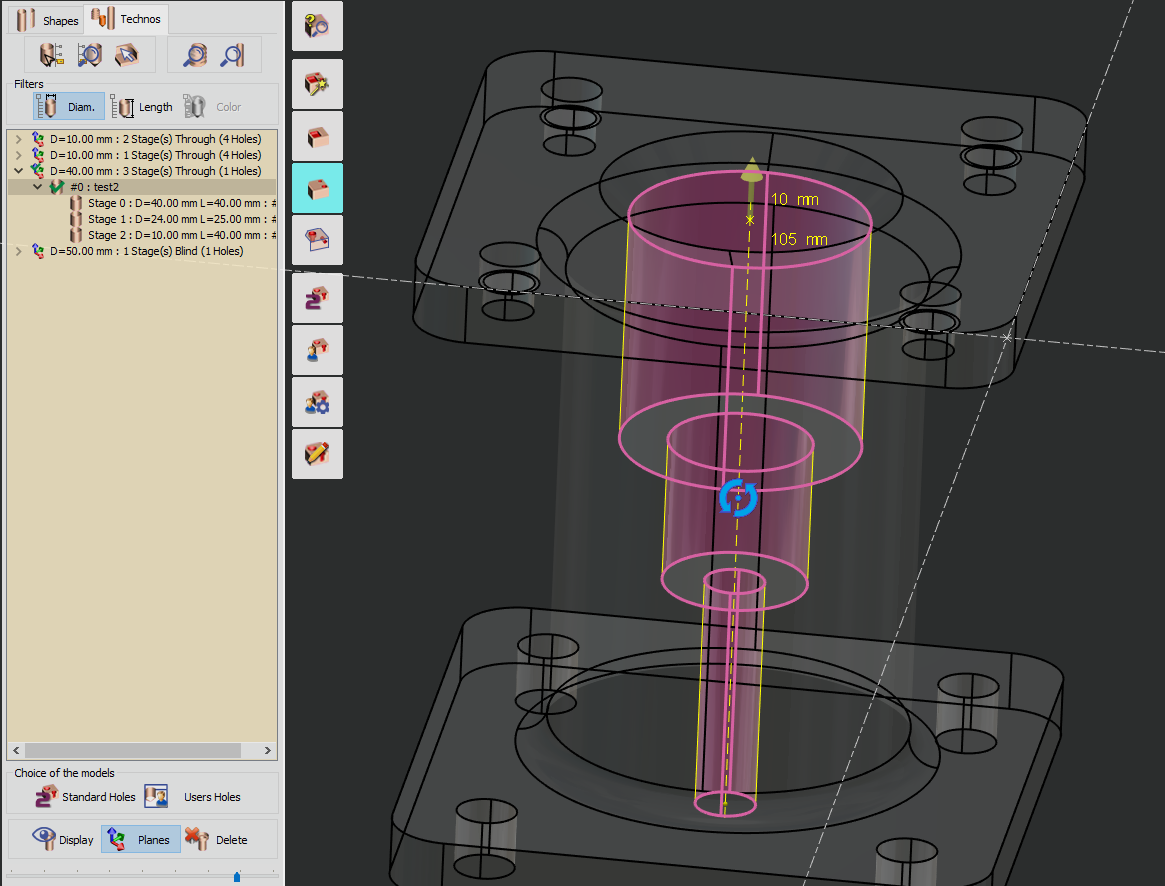

Tanımlanan şekillere kullanıcı delik modelleri uygulandığında, GO2cam deliklerin topolojilerini inceler. Standart ve özel olanlar dahil olmak üzere tüm model aileleri arasında uyumlu modeller arar ve bunları tek bir listede sunar. Kullanıcılar en uygun modeli seçip görüntülenen sayfalara uygulayabilirler. Farklı topolojilere sahip delikleri (örneğin, farklı sayıda aşama veya kör delikler yerine geçişli delikler) seçmekten kaçınılması tavsiye edilir. Bir kullanıcı deliği için yalnızca uyumlu bir model varsa, normal onay istemi olmadan otomatik olarak uygulanır. Bu davranışı kullanmadan önce, Araçlar/Seçenekler/Delikler'deki 'Mevcut olduğunda otomatik uygulama' seçeneğinin işaretli olduğundan emin olun.

Delikleri Görüntüleme - Seçilen şekillere bir model uygularken, listedeki oluşturulan delikleri görüntüleme veya gizleme seçeneğiniz vardır.

Düzlem Oluşturma - Standart veya kullanıcı tanımlı bir delik uygulandığında, tanınan yöne karşılık gelen mevcut bir düzlem yoksa bir geometrik düzlem oluşturulur. Karar verme sürecinizi desteklemek için aşağıdaki senaryoları göz önünde bulundurun:

Paralelipiped Parça : Parçanız paralelipiped şeklindeyse, kutuyu işaretlemeniz önerilir. Bu durumda, yalnızca parçanın yüzeylerine karşılık gelen birkaç düzlem oluşturulacaktır.

Dönme Parçası : Dönme simetrisine sahip parçalar için (silindirik veya konik şekiller gibi), ek düzlemler oluşturmaktan kaçının. Her deliğin kendine özgü bir düzlemi olacaktır. Bu yaklaşım, yüzlerce gereksiz düzlemin oluşturulmasını önler. Döner tabla üzerinde işleme yaparken, hızlı delik hareketlerini optimize etmek için her deliği kendi özel işleme düzlemine referanslamak önemlidir.

Silme Fonksiyonu - Bu fonksiyon, en son oluşturma eylemini iptal etmenize olanak tanır.

• Aşağıdaki senaryoyu göz önünde bulundurun: İki aşamalı olarak tanınan bir deliğe sahip bir katınız var. Orijinal şeklin pahları veya yuvarlamaları olmamasına rağmen, şeklin üst kısmında bir pah tanımlamak istiyorsunuz.

• Ancak, bu seçeneği işaretini kaldırmak daha fazla olasılık sunar. Bir modele tıklayarak, kütüphane adını görüntüleyebilir ve ilişkili işlem listesini kontrol edebilirsiniz.

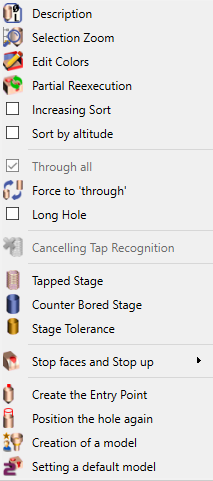

Tümünü geçerek

GO2cam için, bir delik bir cepten geçiyorsa veya başka bir delik tarafından kesiliyorsa, bu geçişli bir delik olarak kabul edilir. Eş eksenli deliklerin parçalarını Şekiller tablosunun Birleştirme fonksiyonunda birbirine bağlayabiliriz.

Burada, GO2cam'e deliğin tümünü geçerek malzemeyi, yani stoğun şekli ne olursa olsun ve deliğin uzunluğu ne olursa olsun, geçtiğini bildirirsiniz. Bu seçeneği kullandığınızda stok tanımına dikkat edin.

‘Geçişli’ olarak zorla

Bir delik kör olarak tanındığında, türünü zorlayarak onu geçerek olarak kabul edebiliriz. Bu durumda, aynı fonksiyonla onu tekrar ‘ Geçişli ’ olarak ayarlayabiliriz.

Bir deliğe manuel olarak ‘Uzun delik kavramını verebilirsiniz, hatta delik tanıma başlatıldığında tanımlanan oranla eşleşmese bile.

Uzun delik

Diş Tanıma İptali

Bir parça CAD formatında okunduğunda fte , delik özellikleri doğrudan GO2cam'de tanınır. Bu fonksiyonla, bu tanımayı manuel olarak iptal edebilir ve dişli bir deliği düz bir deliğe dönüştürebilirsiniz.

Dişli Aşama

Düz deliklere bir kalite verebilirsiniz: dişli, havşalı veya raybalanmış .

Olasılıkların her biri için, seçilen delik aşamasının türüne göre doldurmanız gereken belirli parametrelerin bulunduğu bir iletişim kutusu açılır.

Havşalı Aşama

Aşama Toleransı

Model Oluşturma

Bu fonksiyon bir GO2cam kullanıcısı için çok önemlidir.

‘ Model Oluşturma ’ye tıklayarak, yeni bir kullanıcı deliği modeli oluşturursunuz seçilen deliğin şekline ve boyutlarına dayanarak . Ayrıca, bu yeni model otomatik olarak oluşturulduğu şekle verilir.

Oluşturma için tüm veriler kurtarılır (geçişli veya kör, aşama sayısı, pahlar ve diğer boyutlar), yalnızca bu değerleri ayarlamanız ve bu modele bir işlem listesi tanımlamanız gerekir. Bu fonksiyon, kullanıcı delik modelleri kütüphanenizi geliştirmek çok hızlı bir şekilde

geliştirmenizi sağlar. Bu belgenin tamamı kullanıcı modeli oluşturmaya ayrılmıştır, lütfen sonraki sayfayı okuyun.

Varsayılan Model Ayarlama

Burada bir model oluşturmazsınız, ancak seçilen deliğin şekline ve boyutlarına göre doğrudan varsayılan bir model uygularsınız.
