Bu komut, işleme için gerekli adımları zincirleyerek 3B CAD modelinin içe aktarılmasını otomatikleştirir: dosyayı oku, katı modelin konumlandırılması ve Makine Orijini seçimi, ayrıca:

  • Frezeleme ve Tel Erezyonda, işleme stoğunun otomatik oluşturulması,

  • Tornalamada, 2B silüetin hesaplanması,

  • Çoklu içe aktarma (montaj veya birden çok dosyanın içe aktarılması) katı modeller için özel ve optimize edilmiş bir işlem sunar.


İçe Aktarma iş akışının Tamamen Yeniden Tasarımı:

  • Modüller arasında net bir adım dizisi ile yeni şerit arayüz.

  • İş akışının başlatıldığı modüllere ve koşullara göre diziler değişir.

  • Makineyi, malzemeyi ve iş tutma cihazlarını doğrudan tanımlayın.

  • Modüle bağlı olarak ana, tekrar işleme, geri dönüş iş mili operasyonlarının tanımlanması.

  • Değişiklikler için önceki adımlara istediğiniz zaman geri dönmenizi sağlayan dinamik şerit.

  • Bir sonraki adıma geçmek, sihirbazı sonlandırmak veya sihirbazı varsayılan değerlerle otomatik olarak tamamlamak için doğrulama kontrolleri.

  • Tüm ayarlar kaydedilir, bu da bir sonraki proje için aynı yapılandırmaların yeniden kullanılmasını sağlar.

workflow turning play.png
Bu video, tornalama modülündeki iş akışının bir örneğini göstermekte ve en eksiksiz sıralı işlemleri sergilemektedir.

Tam Otomatik Süreç:

İş akışının içe aktarılması ve otomatik doğrulanması ile tüm takım yollarına sahip işlenmiş bir parçayı otomatik olarak elde edebilirsiniz. Her şey varsayılan/önceden kaydedilmiş değerlere göre işlenir.

aut wf play.png

Frezeleme İş Akışı

  • Modüle özel ikonlar

  • Konumlandırma sırasında Z Ekseni yönünü Ters Çevirme için yeni düğme.

  • Kolay ayna/mengene ayarı - yazılım tarafından otomatik olarak tanınır ve optimize edilir.

HELP- Workflow - Milling-20260218-121535.png

İş tutma cihazlarının tanınması

İçe aktarma iş akışı sırasında, katı modeller iş tutma cihazı olarak tanımlanabilir. Bu, parça konumlandırma adımında ve takım yolları hesaplamasında dikkate alınır.

Vertical Turning_play.png

Dikey tornalama modülünde bir örnek verilmiştir.

İşlenmiş parça için iş akışı

Dosya menüsünde bulunan yeni komut, işlenmiş bir parçanın içe aktarma iş akışının başlatılmasını sağlar. Kalan stok tanınır ve buna göre hesaplama yapılır.

HELP- Workflow - Workflow for Machined Part-20260218-120411.png

Tasarlanmış Katı Modeli İş Akışı

  • Hazırlık: İş Akışını başlatmadan önce katı modellerinizi doğrudan tasarım ortamında hazırlayın ve düzenleyin.

  • Otomatik Model Aktarımı: Yönlendirmeli iş akışını sorunsuz bir şekilde başlatın; mevcut tasarımınız otomatik olarak iş parçası olarak tanınır.

  • Basitleştirilmiş Kurulum: Yapılandırılmış bir dizi ile makinenizi, malzemenizi, stoğunuzu ve iş tutma tertibatınızı hızla tanımlayın.

  • Tek Tıkla Doğrulama: Bireysel operasyonları hesaplamayı seçin veya tüm otomatik süreci tek seferde çalıştırmak için "Otomatik Doğrula"yı seçin.

workflow designed solid.png

Tel Erezyon İş Akışı

  • Renk stratejilerini dikkate almak için iş akışı şeridindeki Renk Analizi onay kutusu.

  • Tanımlama adımı sırasında otomatik Diş Açma Noktası Algılama: Kullanıcı tanımlı bir çap aralığındaki küçük silindirik özellikleri algılar ve bunları diş açma noktaları olarak yapılandırır.

  • Profilin rengine ve strateji tanımı sırasında tanımlananlara göre stratejiler uygular. Aynı türdeki tipoloji için farklı operasyonlara sahip olmaya izin verir.

HELP- Workflow - Wire-Cut EDM-20260210-111259.png

Katı modelin otomatik içe aktarılması (Frezeleme veya Tel Erezyon)

▶️ Tüm sürecin videosunu izleyebilirsiniz: Buraya Tıklayın

1. İçe Aktarma

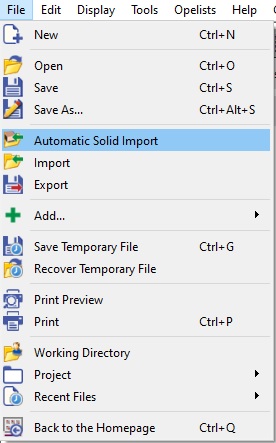

Menüde Dosya seçin Otomatik Katı Modeli İçe Aktarma .

Dosyayı seçin, ardından İçe Aktar'a tıklayın.

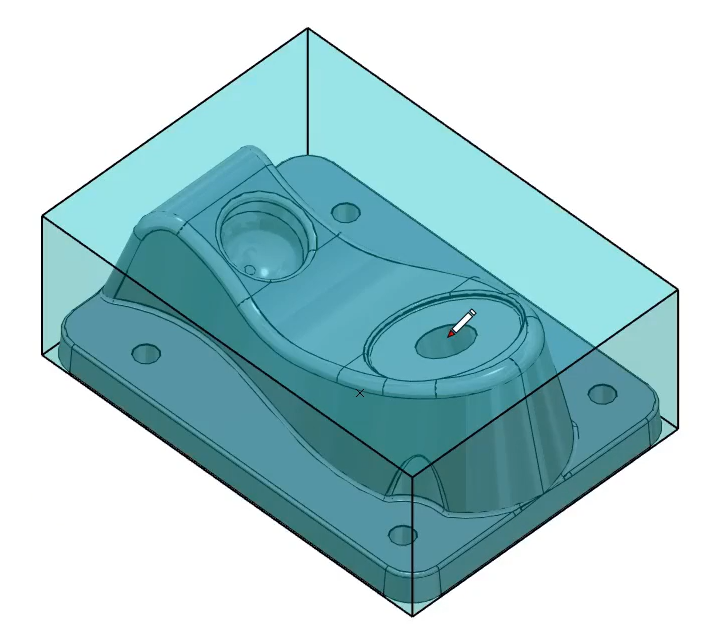

Bu adımda stok oluşturulmaz, ancak katı modeli çevreleyen bir sınırlayıcı kutu oluşturulur.

V611 New Process - Solid bounding box.PNG

2. Destek Yüzeyi

Bu adım, katı modelin ve stoğun Referans düzleminin XY düzlemine konumlandırılmasıdır. Sadece yüzeye tıklayın makine tablası veya plakası ile temas edecek stok yüzeyine tıklamanız katı yüzeyine tıklayarak ikonuyla [3]

ikonuna tıklayarak Doğrulayın [4] .

V611 New Process - Support face.PNG

Sonuçta ortaya çıkan konum, stoğun boyutunu optimize ederek hesaplanır.

Ayrıca, [1] alanına konumlandırma açısını girerek iş parçasını yönlendirebilirsiniz. Bu, parçayı XY düzleminde döndürecektir.

Sınırlayıcı kutunun, katı modelin mevcut yönlendirmesine uyum sağlamak için dinamik olarak yeniden ayarlanacağını unutmayın.

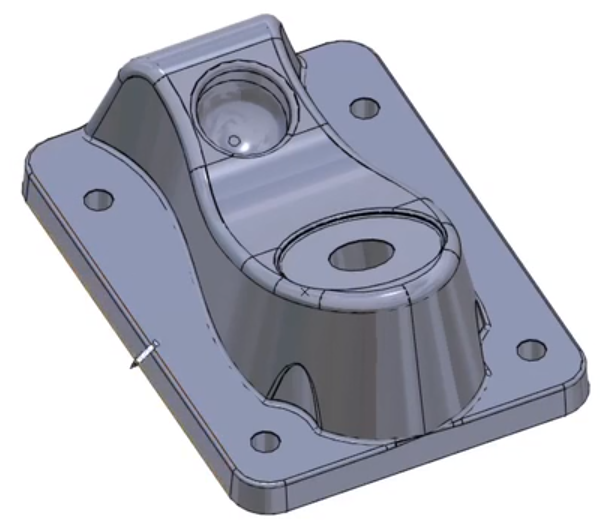

Ayrıca, katı model üzerindeki 2 noktayı seçerek X eksenini tanımlayarak bir katı kenarına göre katı modeli konumlandırabilirsiniz. [2] .

V611 New Process - Support face -2.PNG

Destek yüzeyi seçimi için özel bir durumu gösteren bir video izleyebilirsiniz:

Selection of a solid face as support face during import-20240809-072806.png

3. Stok Boyutları

Kübik Stok

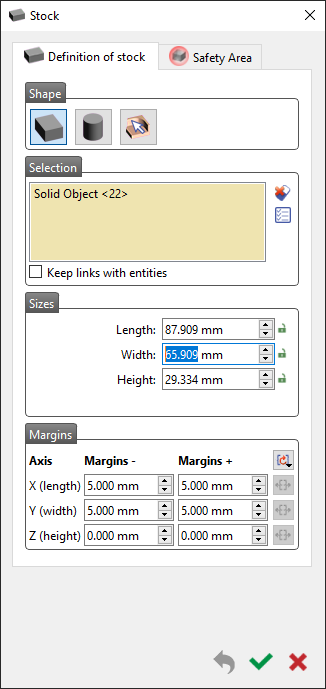

Bir sonraki adım, stoğun şeklini, boyutunu ve konumunu değiştirmeyi sağlar.

Oluşturulan stok kübiktir, ancak bu anda silindirik bir şekil seçebilirsiniz,

Varsayılan olarak, stok katı modelin sınırlayıcı kutusudur ve 6 yönde (X+, X-, Y+, Y-, Z+, Z-) 5 mm daha fazladır.

Bu 5 mm değerini Kenar Boşlukları .

V611 New Process - Stock.PNG

Stoğun yükseklik yüksekliğini değiştirmeden aktif olduğundan emin olmanız yeterlidir. kilidi altında Yükseklik ile Boyutlar .

Güvenli alan seçeneği, güvenli bir alan tanımlamaya yardımcı olan iletişim kutusunda bulunur.

Aşağıdakileri değiştirebilirsiniz:

  • Ofset değeri: güvenli alanı stoğun boyutunun ofseti ile hesaplamak için.

  • Otomatik sınırlayıcı kutu hesaplaması: alanın daha iyi yerleştirilmesi için parçanın ağırlık merkezini ve sınırlayıcı kutusunu hesaplar.

Validate by clicking the Yeşil Tik .

Stok tanımının detayları için buraya tıklayın burada!

Silindirik stok

Stok boyutları süreci, tek bir komut hariç kübik ile aynıdır.


Silindirik stoğun merkez seçmenizi sağlar.

V611 New Process - Cylindrical centre Stock.PNG

Creation of Cylindric stock-20241126-114338.png

4. Orijin Konumu

Orijinin konumlandırılması için 2 olasılık vardır:

  1. You can set the origin according to 9 predefined positions on the part by clicking on [1] .

  2. Click this icon [2] ve herhangi bir kenar ucu katı üzerinde yüzeye ağırlık merkezini elde etmek için tıklayın. Stoğa da tıklayabilirsiniz.

9 Önceden Tanımlanmış Konumlar

Katı üzerindeki herhangi bir kenar ucuna tıklayın veya ağırlık merkezini elde etmek için bir yüzeye tıklayın.

Bu 2 durumda, noktayı seçtikten sonra Yükseklik düğmesi ile Z ekseninde hareket ettirebilirsiniz. Varsayılan olarak, orijin parçanın maksimum Z'sinde ayarlanır.

Ayrıca, orijini 2 adımda tanımlayabilirsiniz: önce bir noktaya tıklayın veya önceden tanımlanmış bir noktayı (referans noktası) seçin ve ardından bu referans noktasına göre X ekseninde (DX) veya Y ekseninde (DY) bir ofset verin.

Once you validated the import, you may need to control or repair the solid(s). Several commands are available, they are presented here: 3B İçe Aktarma Süreci

Otomatik içe aktarmada birçok güçlü seçenek bulunur:

  • sürükle ve bırak, standart arayüz yerine otomatik içe aktarma komutunu başlatır,

  • Son Dosyalar: otomatik komutla açılan dosyalar aynı komutla tekrar yüklenebilir.

  • Silindirik stok oluşturma durumunda, parçaya doğrudan tıklayarak bir çap değeri geri kazanabilirsiniz.

▶️ Otomatik Katı Modeli İçe Aktarma hakkında bir video izleyebilirsiniz:

Automatic solid import process.png

Katı modelin Otomatik İçe Aktarılması (Tornalama)

1. İçe Aktarma

Menüde Dosya seçin Otomatik Katı Modeli İçe Aktarma .

Dosyayı seçin, ardından .

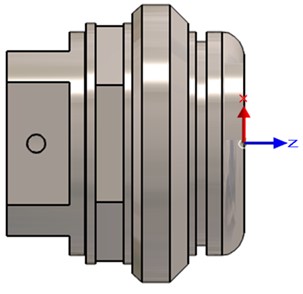

Parça, dönme eksenine göre doğru şekilde konumlandırılır.

Orijin bir uçta tanımlanır.

2. Parça Konumlandırma

Mevcut konumu yeşil ikonuna tıklayarak doğrulayabilir veya aşağıdakiler gibi bazı değişiklikler yapabilirsiniz:

İkon

Ad

Açıklama

Parçayı geri döndür

İçe aktardığınız parçayı geri döndür.

Z Ekseni Değiştir

Parçanın dönme eksenini doğru hesaplanmadıysa değiştirmek için.

Z ekseni etrafında döndür

Z ekseni etrafında bir döndürme tanımlamak için (derece cinsinden).

Konumlandırma Optimizasyonu

Silindirik olmayan parçaları dikkate almak için otomatik hesaplama ile İsviçre Tornası için eklenen seçenek.

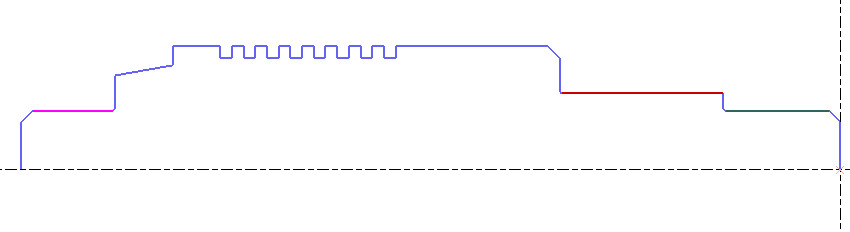

Silüet elemanlarına renk atama

Katı modeli farklı yüz renkleriyle geliyorsa, kullanıcı katı modeli içe aktarırken, yüzlerin rengini oluşturulan silüete de aktarmayı seçebilir. Kullanıcı sadece aşağıdaki ikona (başlangıçta gri olan ve seçildiğinde renkli yüzlere dönüşen) tıklayıp doğrulaması yeterlidir.

New Feature V611 - Icon - Assign color to faces.png New Feature V611 - Silhouette - Assign color to faces.png

Assisment of colours to silhouette.png

Bu işlev, özellikle otomatik bir opelistte otomatik diş açma tanımlama durumunda faydalı olabilir. Otomatik opelist penceresindeki yeni bir özellik, diş açma çevrimini uygulamak için silüet rengini seçmeye olanak tanır.

Silüet hesaplaması aşağıdaki parametrelerle belirlenir:

  1. alanı Tolerans [1] enables to modify the automatic calculation of the 2D silhouette.

▶️ Tolerans seçeneğini kullanarak silüet onarımı hakkında bir video izleyebilirsiniz:

Repairing of silhouette method 2.png
  1. 2B Silüet 3 modda hesaplanabilir:

Aşağıdaki örnekte, sadece Parçayı geri döndür. Doğruladıktan sonra,

Doğruladıktan sonra, 2B silüet otomatik olarak oluşturulur, ile bir farklı renk katı modelden

Not: 2B geometrinin (katıya göre öncelikli olarak) kolayca görselleştirilmesi için F11 tuşuna birkaç kez basın.

Eğer ekseni veya silüet otomatik hesaplaması başarısız olursa, sorunu çözebilecek bir parça basitleştirmesi yapma olanağı sunuyoruz. Basitleştirme daha iyi bir sonuç verirse, içe aktarma işlemi bir sonraki aşamaya geçebilir.

3. Stok Boyutları

Bu adım stok şeklini oluşturur ve stoğun şeklini, boyutunu ve konumunu değiştirmeyi sağlar.

By default, the shape is a cylinder. But you can switch to 4 or 6 sides by clicking on the dropdown list [1].

Diyalog alanında başka seçenekler de verilmiştir:

  • Z mini [2] and Z maxi [3] to define Z values of the stock

  • D Inner value [4] if the stock is cored out

  • D outer [5] for outside diameter

  • Overflow value [6] is applied in Z-, Z+ and over the larger diameter (value applied on the radius).

4. Orijin Konumu

  • için, ikona tıklayın orijini taşı ikonuna tıklayın [1] then show the new origin by clicking any geometric element (2D extremity or solid edge).

  • Ayrıca, orijini ofsetlemek.

  • için özel bir alana bir değer girebilirsiniz. Doğrulamak için yeşil ikona tıklayın orijini doğrulamak konumlandırma tamamlandı.

Çoklu İçe Aktarma


İş tutma cihazlarının tanınması

İçe aktarma iş akışı sırasında, katı modeller iş tutma cihazı olarak tanımlanabilir. Bu, parça konumlandırma adımında ve takım yolları hesaplamasında dikkate alınır.

Vertical Turning_play.png

Dikey tornalama modülünde bir örnek verilmiştir.

Sunum

Çoklu içe aktarma, aynı anda birden çok CAD dosyası veya birden çok katı içeren tek bir dosya seçmeyi içerir. Her iki durumda da işlem aynı olacaktır. Yöntem, tornalama, frezeleme ve tel erezyonda da aynıdır. Adımlar standart otomatik içe aktarma ile aynıdır, sadece başlangıçta bir adım daha eklenir: bu, verilen katı listesinin bir tabloda işlenmesidir.

Genellikle, birden çok katı modeli içe aktarırken 2 durumla karşılaşırız:

montaj içe aktarma

  • parça ve stoğunun içe aktarılması.

  • Aşağıda içe aktarılan montaj dosyasının bir örneği bulunmaktadır.

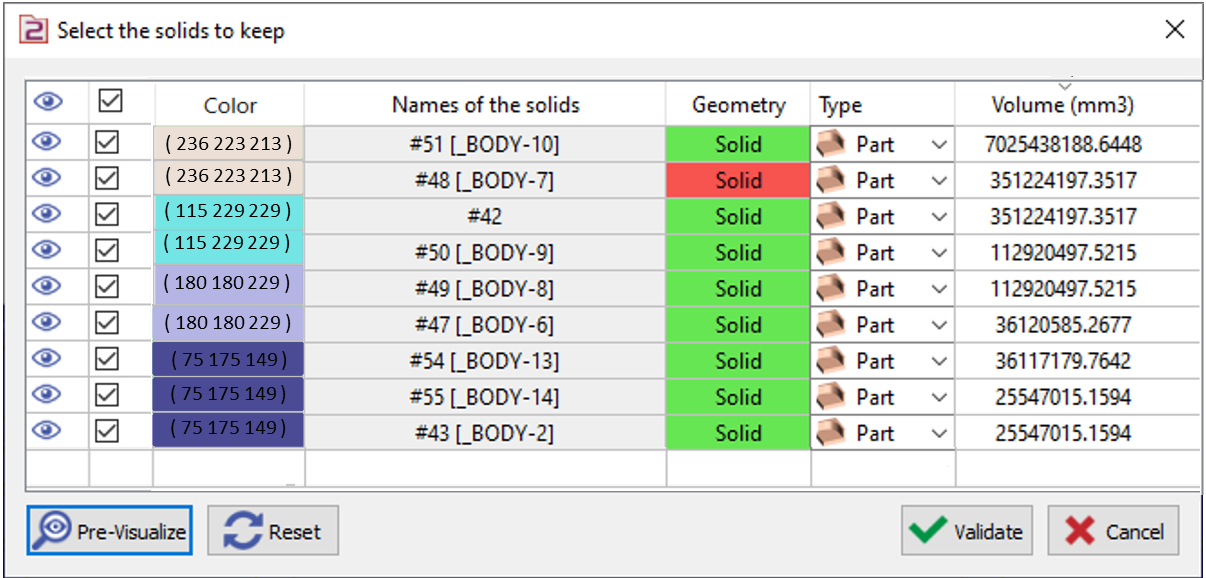

Tablonun İşlenmesi

Tablonun her satırı bir katı modeldir. Katı modeller büyükten küçüğe doğru sıralanır. Son sütunda mm3 cinsinden hacim verilir. Ekranda bir katı modele tıklayarak onu tabloda seçili olarak da bulabilirsiniz.

hücreleri

Stoğun dosyanın hazırlanması için çeşitli eylemleri etkinleştirir: Görünürlük

Bu ikona tıklamak, bir katı modelin görünmez/görünür olmasını sağlar. Görünmez olsa bile, bu aşamada doğrulama yaparsak içe aktarma için seçilecektir.

İçe aktarma için seçim

Kutu varsayılan olarak işaretlidir, bu şekilde doğrulama yaparsak tüm katı modeller içe aktarma için seçilir. Ancak bir katı modelin kutusunu 'işaretini kaldırırsanız', içe aktarma için alınmaz.

Kırmızı Çarpı

ikonu görüntülenir, bu da katı modelin işlemden kaldırıldığını gösterir. Bu durumda, görünürlük sütununda Katı Modelin Rengi

Artık çoklu içe aktarma sırasında katı modelin rengini belirlemenize yardımcı olan 'renk' sütununa sahipsiniz. Hangi katı modelin tutulması gerektiğini belirlemek özellikle kullanışlıdır. Rengin kodu da listelenir.

Katı modellerin Adları

Katı modellerin adları artık okunur ve tabloda görüntülenir. Katı modelin adı yoksa, dosya adı verilir.

Geometri

Elemanın geometrik tipi, katı, tel kafes veya yüzey olabilir. Hücrenin rengi, elemanın 'kalitesi' hakkında ek bilgi verir. Yeşil renkte eleman doğrudur, kırmızı renkte bir sorun tespit edilmiştir. Ya içe aktarmadan sonra eleman üzerinde onarım komutlarını kullanmanız gerekecek ya da gerekli bir eleman değilse şimdi kaldırabilirsiniz.

Tür

Burada amaç, elemanın GO2cam'de daha sonraki kullanımını tanımlamaktır.

Hücre 4 olasılık sunar:

Parça

: işlenecek katı model, Stok

: seçilen katı modeller otomatik olarak işleme stoğuna dönüştürülür, Sembol

: iş tutma ve sıkıştırma elemanlarının seçimi, Diğer

: tutulacak ancak diğer 3 aileden olmayan katı model. Otomatik stok oluşturulurken, bu eleman sınırlayıcı kutunun hesaplanmasında dikkate alınmayacaktır. Örneğin, bazen katı model olarak tasarlanan orijin olabilir. Seçim, muhtemelen parça ve stok için sıkça olduğu gibi katı modelden katı modele yapılabilir. Ancak birden çok seçimi yapıp açılır menüye erişerek öğe türünü seçmek de mümkündür. Bir sonraki sayfada daha fazla açıklama okuyabilirsiniz.

düğmeleri,

Stoğun tablonun altında, genel eylemleri etkinleştirir: Önizleme

: etkin bir şekilde içe aktarılacak öğeleri görebilmeniz için gizleme komutlarını iptal eder. Sıfırla:

önceden yapılmış tüm eylemler (gizleme, seçim, öğe türleri...) iptal edilir ve sıfırlanır. Doğrula:

işlem tamamlandığında, bir sonraki adıma geçmek için doğrula'ya tıklayın. İptal:

bu düğme otomatik içe aktarma komutundan çıkmayı sağlar. Ancak, içe aktarma iptal edilmez, katı modeller içe aktarılır ancak konumlandırma ve stok ile orijin oluşturma için herhangi bir işlem yapılmaz. Başlıklara tıklamak da soldan sağa doğru bazı eylemleri etkinleştirir:

TÜM öğelerin aynı anda Görünürlüğü / Görünmezliği,

  • TÜM öğeleri İptal / Doğrula,

  • katı model adlarına göre sırala,

  • geometri türüne göre sırala,

  • eleman türüne göre sırala,

  • hacim değerlerine göre azalan / artan sırala.

  • Örnek işlem

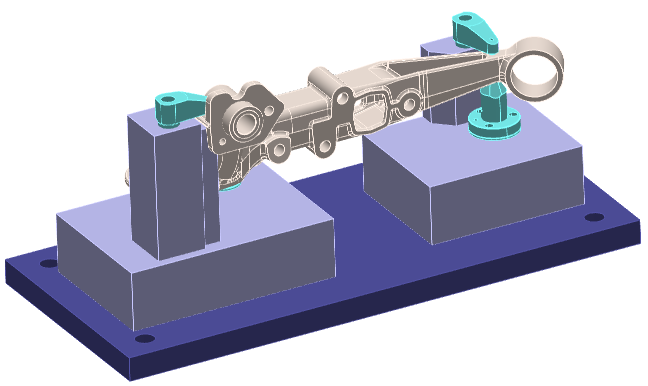

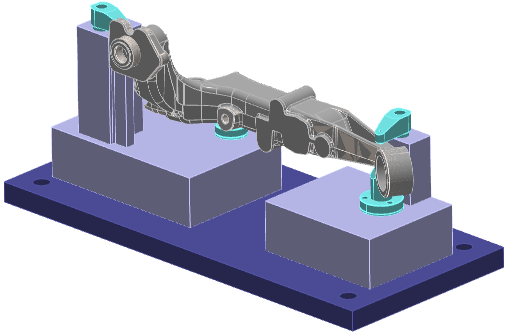

Bu montaj, parçayı döküm stoğu ve bazı sıkıştırma elemanları ile içerir:

İkinci katı model (koyu mavi plaka) doğru değil. Kullanışlı bir öğe olarak kabul edilmiyor, içe aktarmadan iptal ediyoruz,

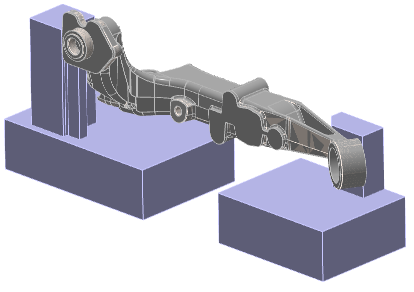

4 sıkıştırma elemanı gizlenir,

Farklı elemanlara 'Parça', 'Stok' ve 'Sembol' türleri atanmıştır.

Tutma tertibatı ile birlikte parça işleme için hazırdır.

Çoklu Katı Modeli İçe Aktarma hakkında bir video burada:

▶️ Katı Modellerin Atanması hakkında bir video burada:

Multiple Solid Import.png

▶️ Açılır Menü

Assignment of Solids.png

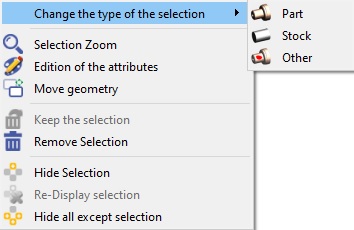

sağ tıklama

yapmak, birden çok seçimin avantajıyla bazı eylemlere erişmenizi sağlar: Bir veya daha fazla satıra Seçim

  • eleman türünün, Yakınlaştırma

  • seçili katı modele, Düzenle

  • bazı elemanların rengini veya katmanını değiştirmek için öznitelikleri, Taşı

  • geometri bazı durumlarda faydalı olabilir. Ayrıca Silme ve Gizleme komutlarını da buluruz.

Bu video, birden çok CAD dosyasını içe aktarırken 'Taşı' komutunun nasıl kullanılabileceğini göstermektedir:
