Limite occlusale - fraisage axial :

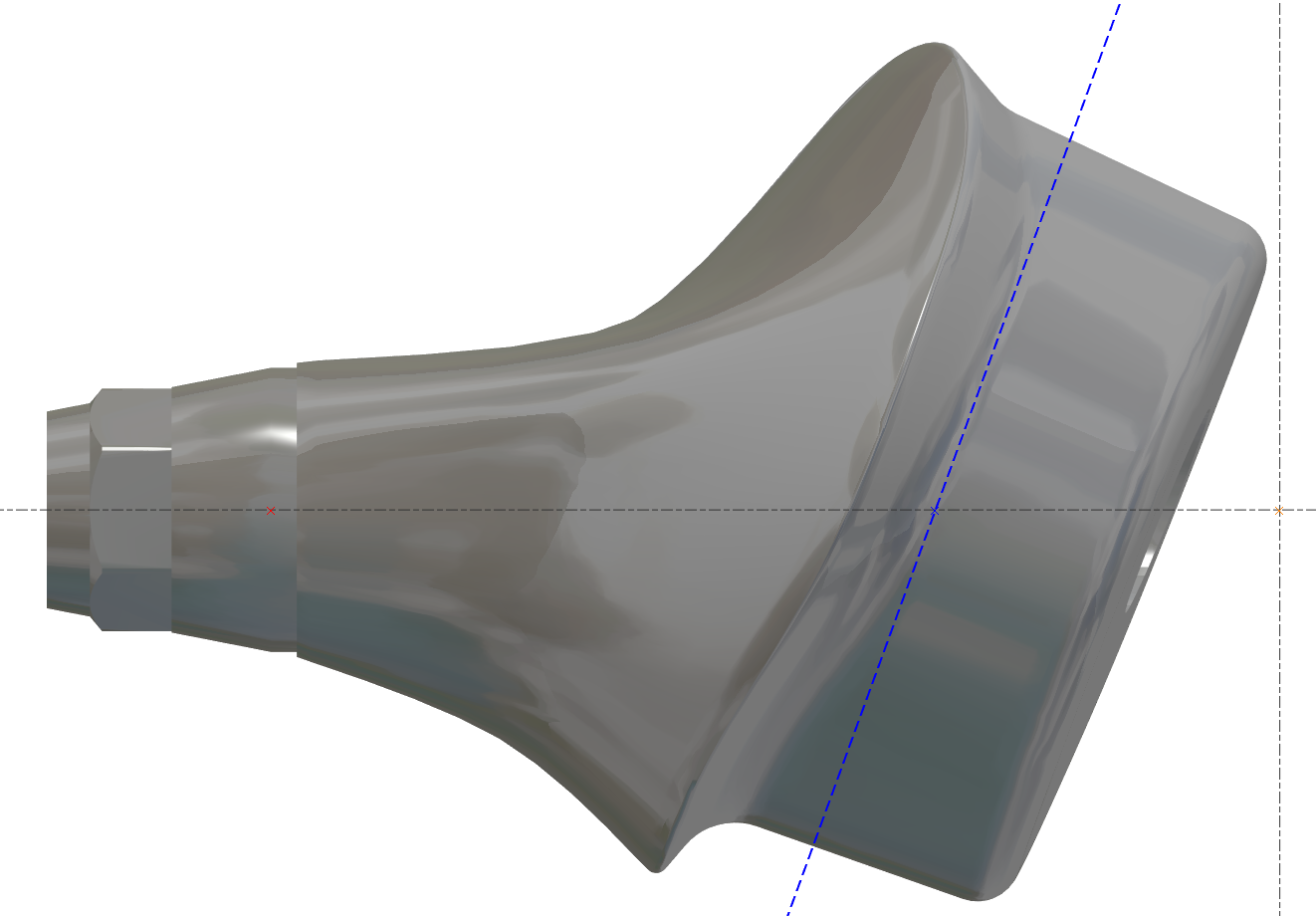

La ligne bleue sert à définir la surface d'arrêt pour la face occlusale.

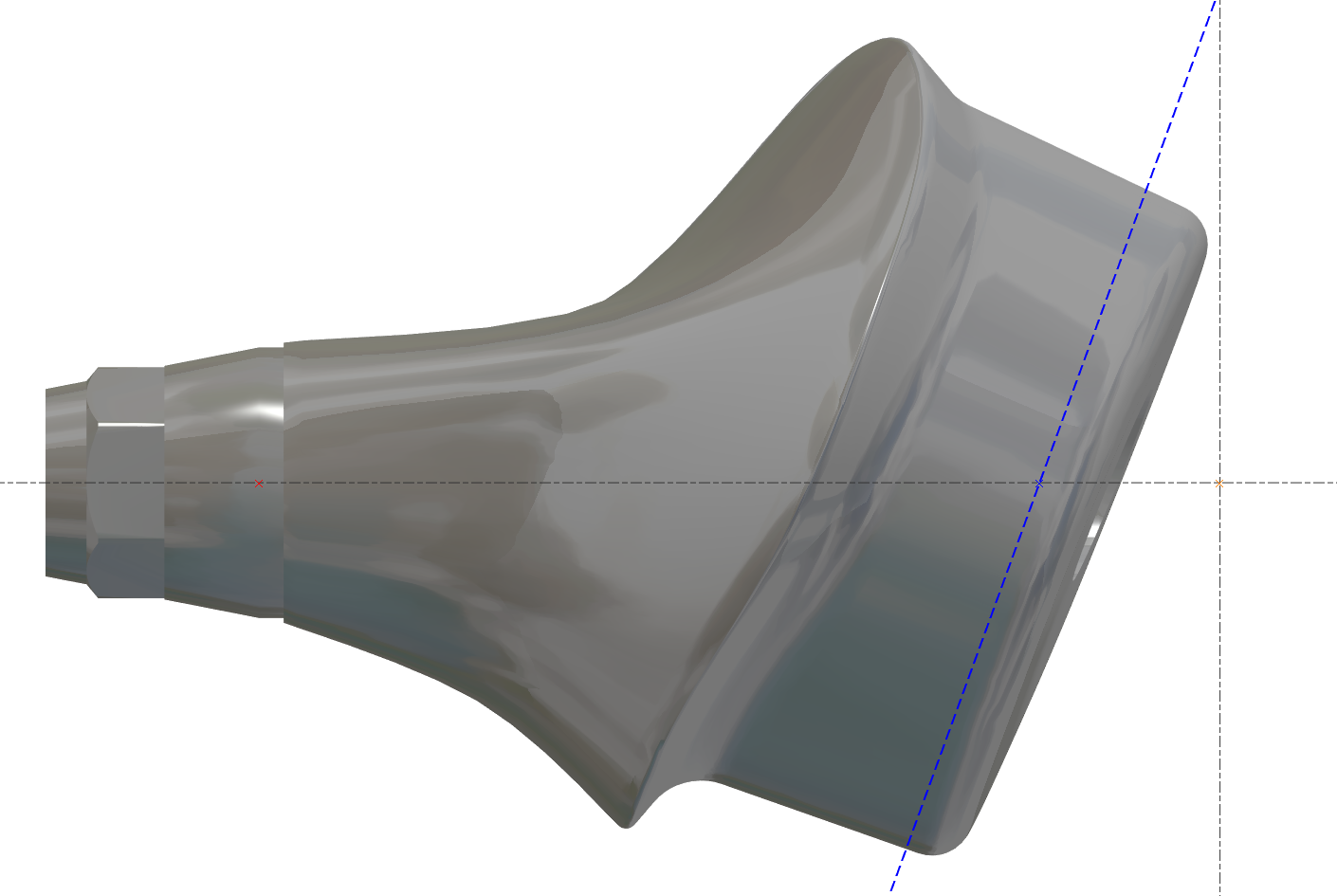

On peut faire pivoter cette ligne, nous avons une ligne de marge haute et un pilier angulé.

L'objectif est aussi de réduire le temps d'usinage - la ligne bleue doit être proche de la zone.

Changer diamètre brut - BUG dans l'APP

Dans la machine la valeur doit être le maximum, ensuite on peut la changer

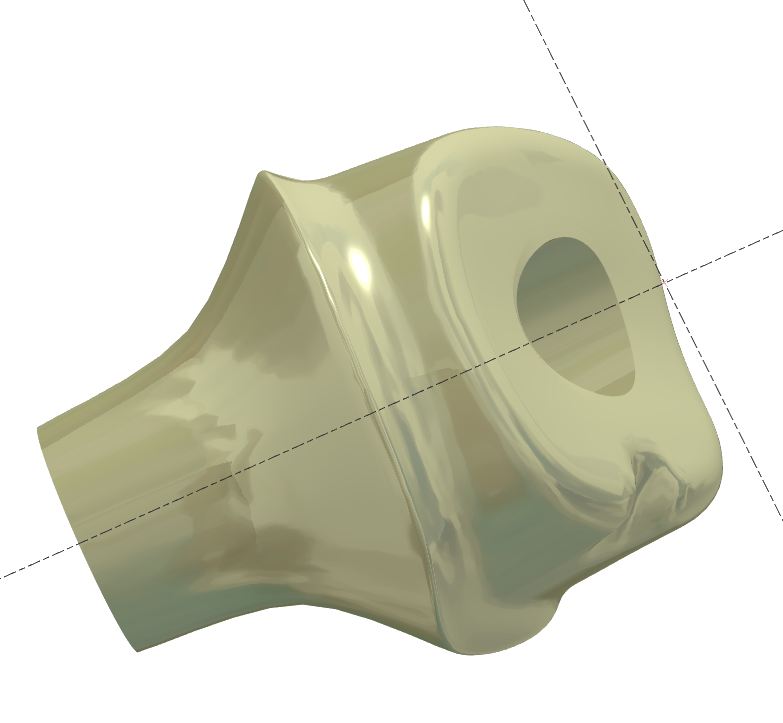

Piliers sans connectique

Certains fichiers STL arrivent sans connectique, mais nous devons être sûrs que l'alignement est correct.

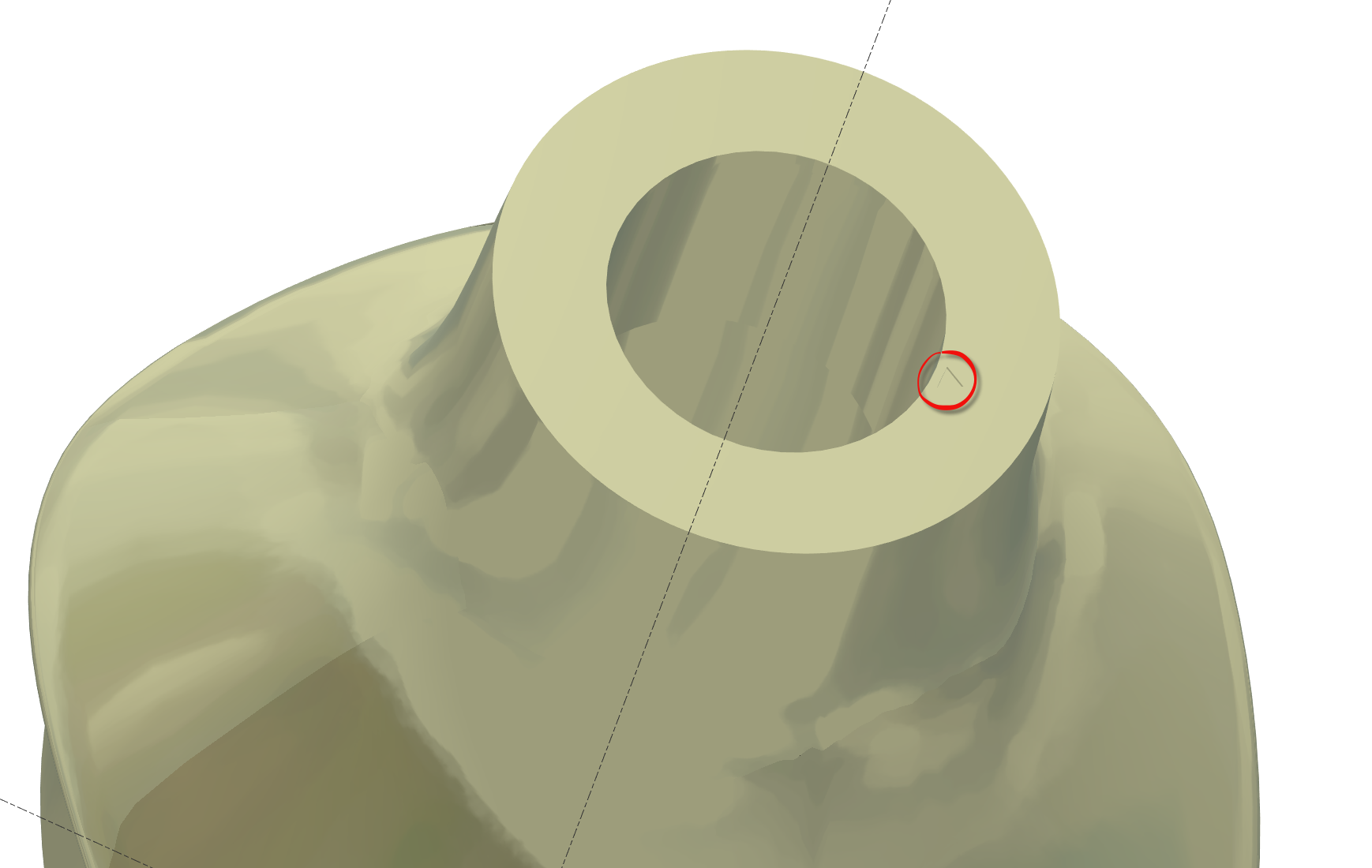

Les piliers sans connectique ont un "petit triangle" sur la surface inférieure pour indiquer la position de référence

Faut il avoir une vue prédéfinie ?

Certains utilisateurs veulent avoir une vue prédéfinie, cela dépend de chaque utilisateur.

Nous pouvons avoir 3 vues prédéfinies.

L'utilisateur doit créer ces vues.

Déplacer la pièce dans la vue prédéfinie correcte N°1 puis CRTL+F2

Déplacer la pièce dans la vue prédéfinie correcte N°2 puis CRTL+F3

Déplacer la pièce dans la vue prédéfinie correcte N°3 puis CRTL+F4

Ensuite pour utiliser la vue appuyer sur F2 ou F3 ou F4

Matière restante sur le bord de la surface latérale ?

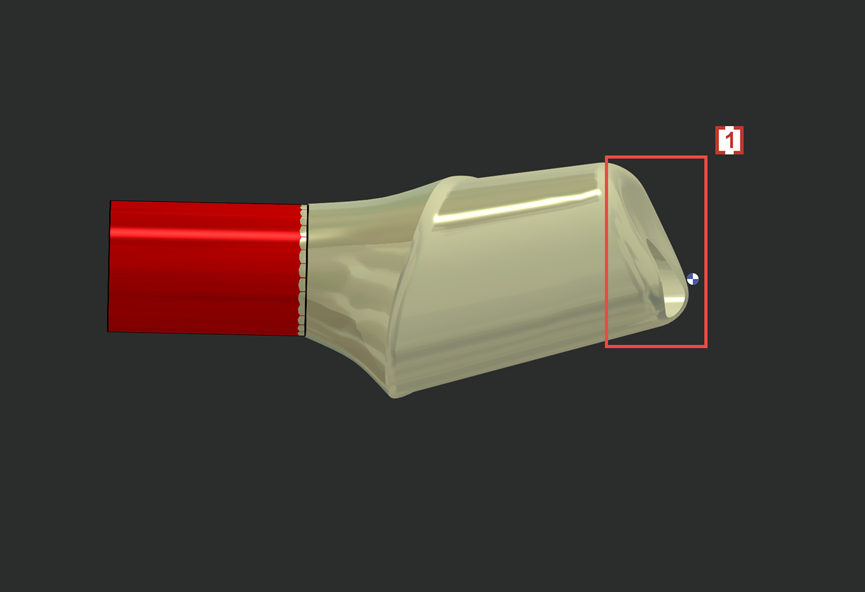

We don't want 4XS toolpath in this area of occlusion [1] .

Le trajet 4 axes provoquera des marques d'outil et une mauvaise qualité de surface.

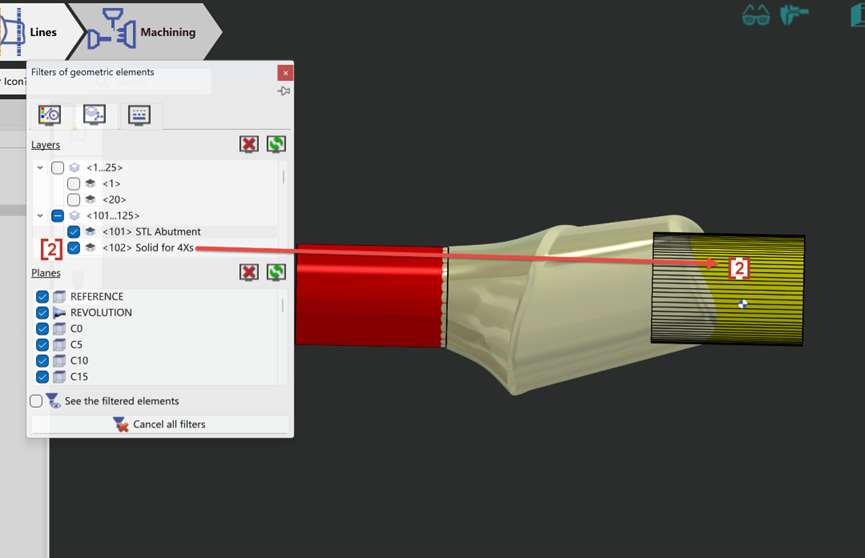

So we will create solid layer 102 [2] to prevent 4xs toolpath to contact and damage the occlusion surface on STL.

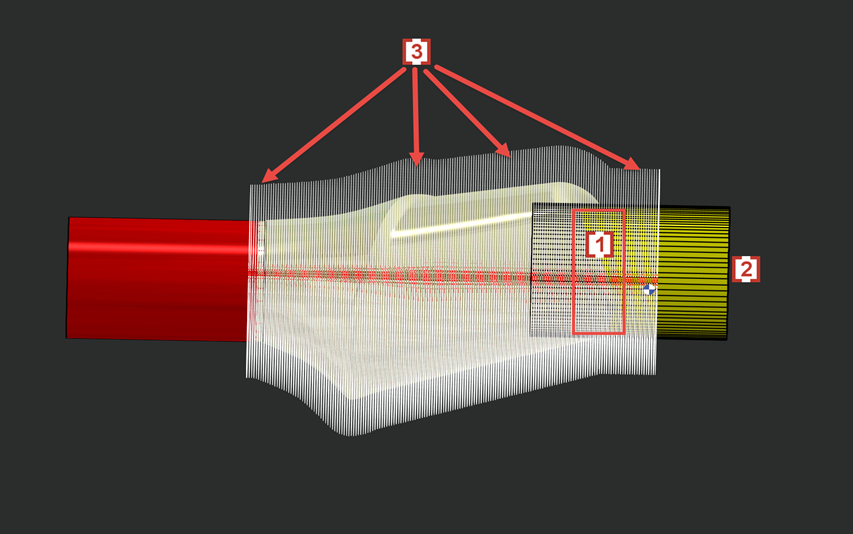

Now the 4xs toolpath [3] will not touch solid layer 102 [2] and so the occlusion surface [1] which is wrapped by layer 102 is protected.

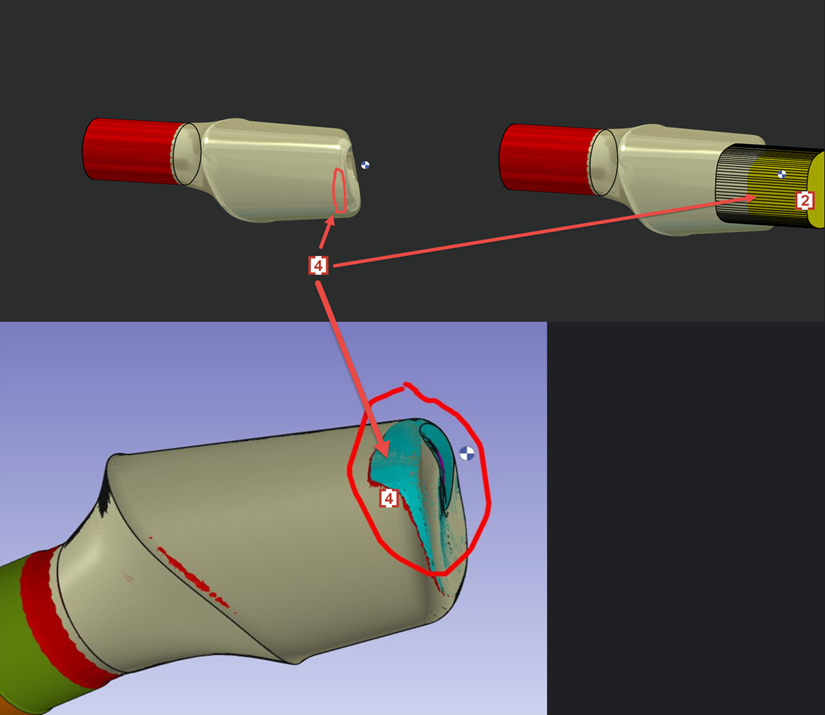

In some cases layer 102 will also cause some rest material in the edge of side surface [4] which is also wrapped by solid layer 102 [2] .
