Changer / Créer outil
1 - Créer outil dans la librairie

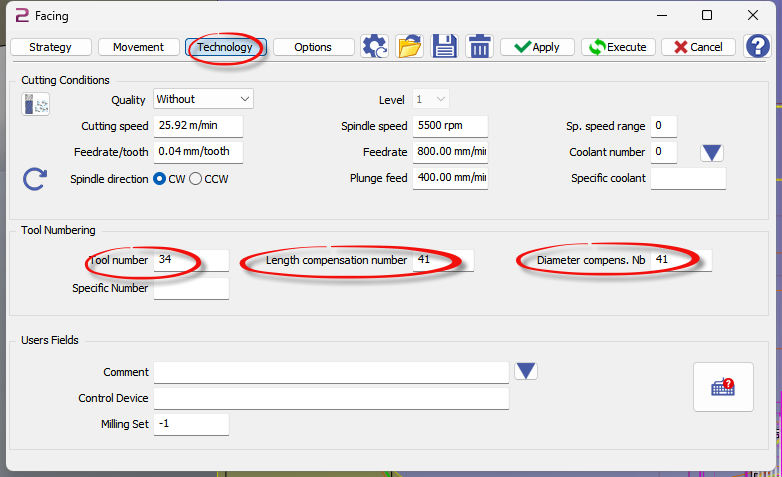

2 - Editer OPL

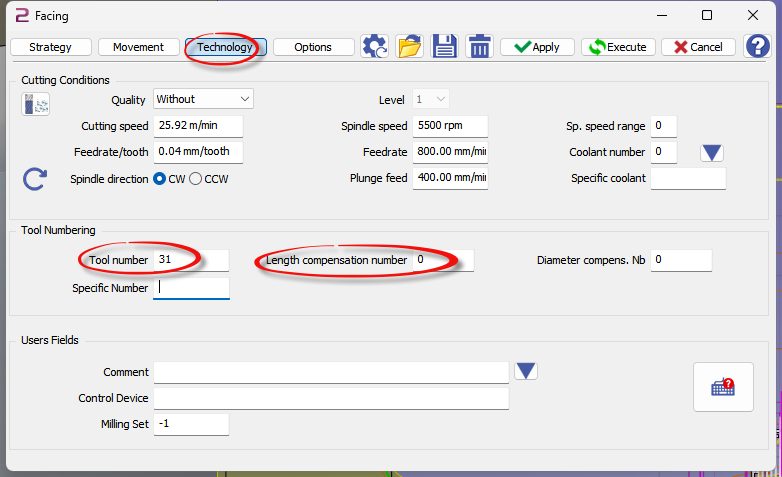

3 - Dans OPL mettre le bon numéro d'outil et si besoin ajouter le bon numéro pour la compensation de longueur d'outil
|
T3441 M36 S5000 G17 M8 G0 C0. X20. Y0.006 T41
|
|---|
|
T3100 M36 S5000 G17 M8 G0 C0. X20. Y0.006 T31 |
|---|
Trajet d'outil
Ebauche
|

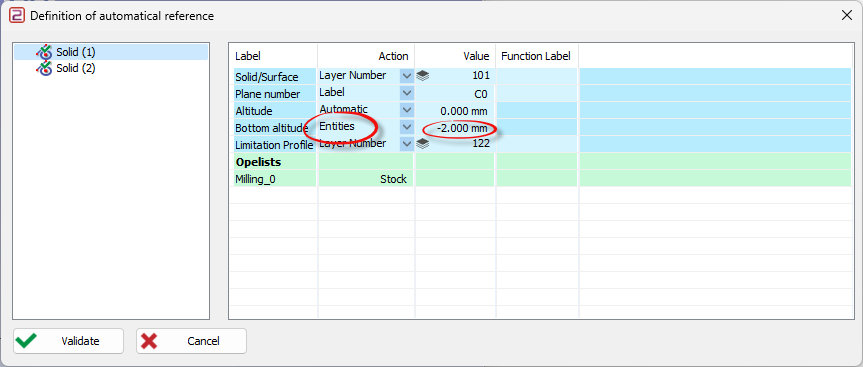

Référence (sélection géométrie)
|

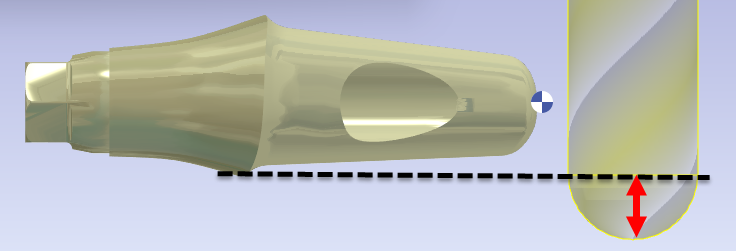

Altitude fond = ENTITE Valeur doit être Rayon d'outil
|
Pour gagner du temps d'usinage il est important de placer la butée sur une position avec un minimum de contre dépouille - on peut réduire le nombre de passe
|

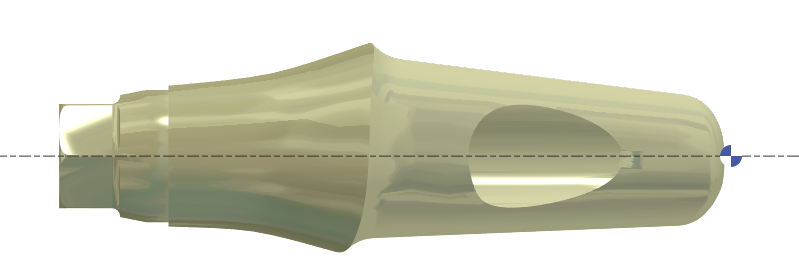

Bon placement profondeur Z mini
|

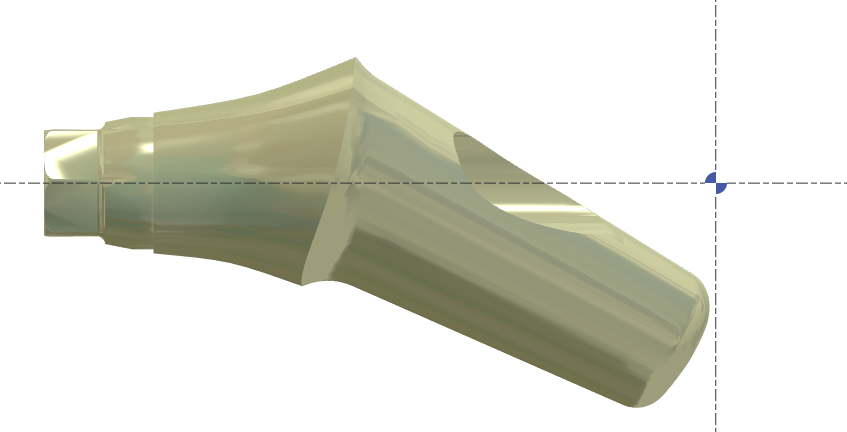

Pas bon beaucoup de passes en Z
|
Réglage pour obtenir le minimum d'usinage dans le vide
|
Onglet Stratégie |
Onglet Déplacement |
Onglet Options |
|---|---|---|
Arrêt automatique sur la ligne de tronçonnage. |
Rapid.Fmax % = 1 pour avoir un maximum de G0 pour la liaison entre 2 trajets |
Valeur = 0.1 Ici le brut est après une opération de tournage donc le brut est très lisse pas besoin d'avoir une petite tolérance |
Forcer le trajet d'outil à partir de l'extérieur vers l'intérieur |
|
|
Pour éviter les mouvements de retrait. Zone de travail outil par zone |
|
|
4Xs

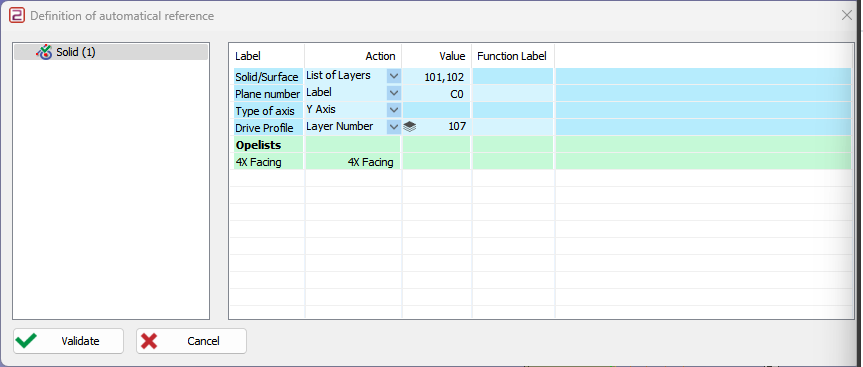

Référence automatique :
101 : Fichier STL + Cylindre ROUGE pour protéger la zone de connexion
102 : SOLIDE à l'arrière pour éviter de toucher la face occlusale
107 : Ligne guide utilisée pour le trajet d'outil 4Xs - la longueur peut être ajustée dans les réglages
NB : (sans MTE)
|RSTATE|0|180.000000
||RSTATE|1|270.000000|
|
Onglet Options |
|
|---|---|
|
|
|

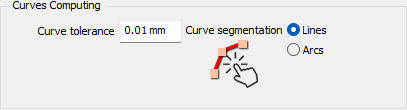

Tolérance courbe = 0.01
|
Tolérance courbe = 0.1
|
Editer OPERATION de perçage
|
..\opelist\casm\02_Drilling
|
|
Clic droit pour avoir le menu puis "Edition de stratégie"
|
Cliquer sur l'icône en rouge
|
|
Changer vos codes CN – puis enregistrez-le
|
Enregistrer le fichier dans : ..\opelist\casm\02_Drilling |
Editer OPERATION de zone de connexion
|
..\opelist\casm\08_Connecting Area
|
|
Clic droit pour avoir le menu puis "Edition de stratégie"
|
Cliquer sur l'icône en rouge
|
|
Changer vos codes CN – puis enregistrez-le
|
Enregistrer le fichier dans : ..\opelist\casm\0 8_Connecting Area |
Changer OUTIL - Le processus sera changé s'il n'y a pas de MTE
1 – Créer votre nouvel outil dans la BASE DE DONNEES
2 – Dans MTE CHARGER votre outil
3 – Enregistrer FMO
4 – Nouveau fichier pour vérifier si l'outil est dans la machine
5 – Editer OPL tournage arrière et changer l'outil (vous pouvez remplacer l'OPL précédent ou en créer un nouveau)
Suivre la vidéo !
V6.07.207
-
Trajet d'outil 4XS = Trajet plus lisse, vitesse de rotation de S1 constante, donc on peut utiliser 0.01 comme tolérance
-

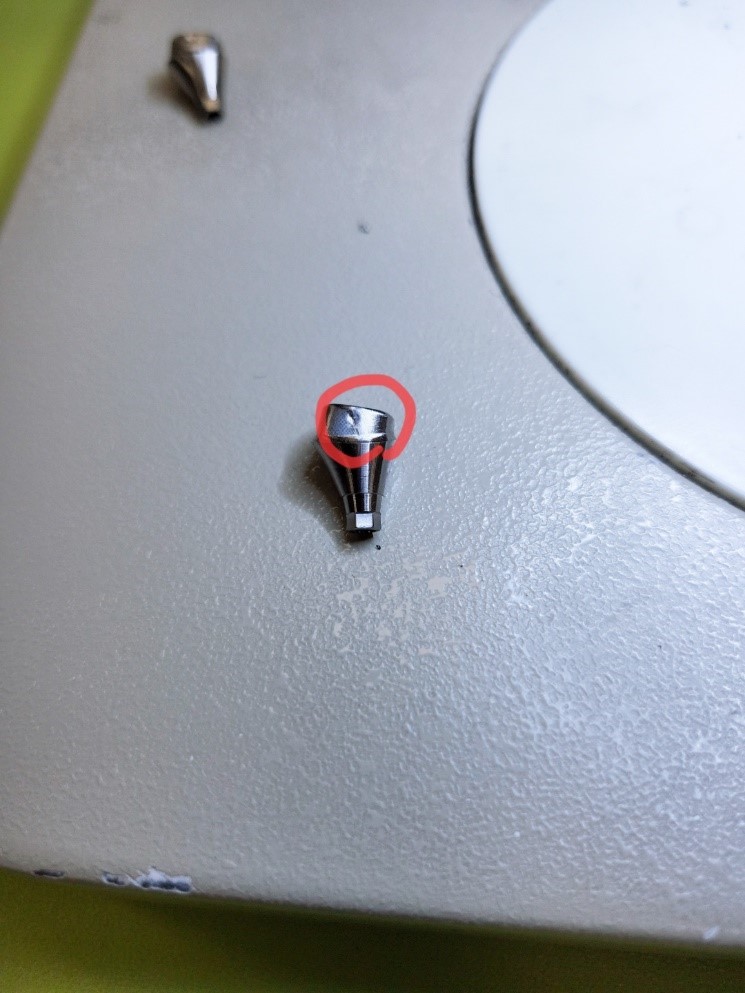

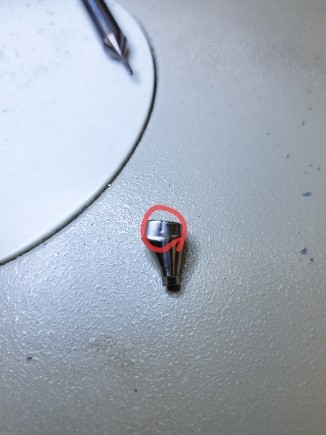

Diamètre minimum pour la protection de la zone de connexion
