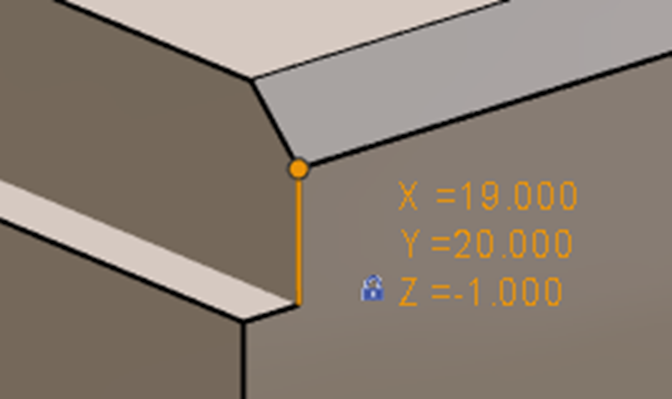

L'affichage pour la sélection des éléments (Filaire, Solide, Symboles) peut être décrit comme suit :

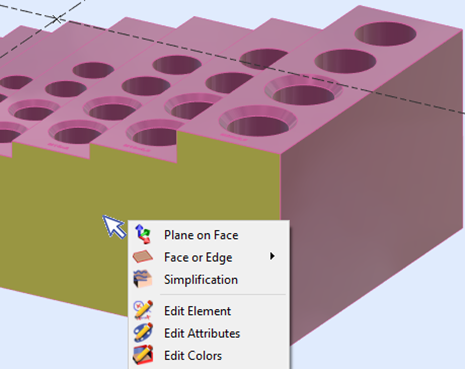

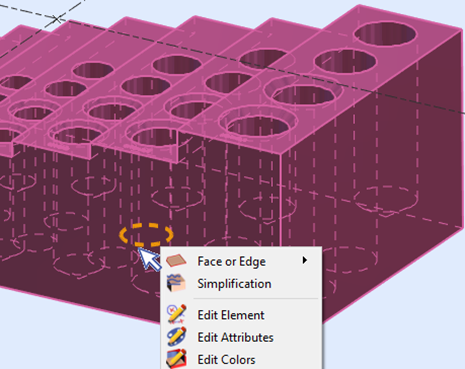

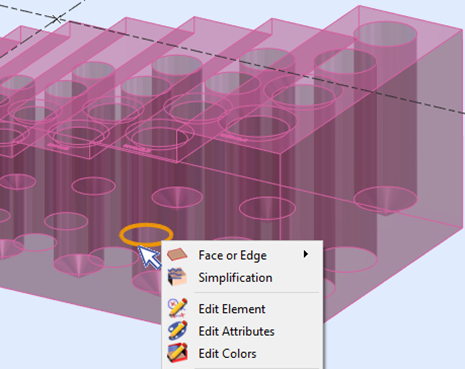

• L'entité à sélectionner (face, sommets, arêtes) est mise en évidence par une couleur spécifique qui peut être définie dans le Thème.

• Le sommet/extrémité est mis en évidence par un petit point/balle.

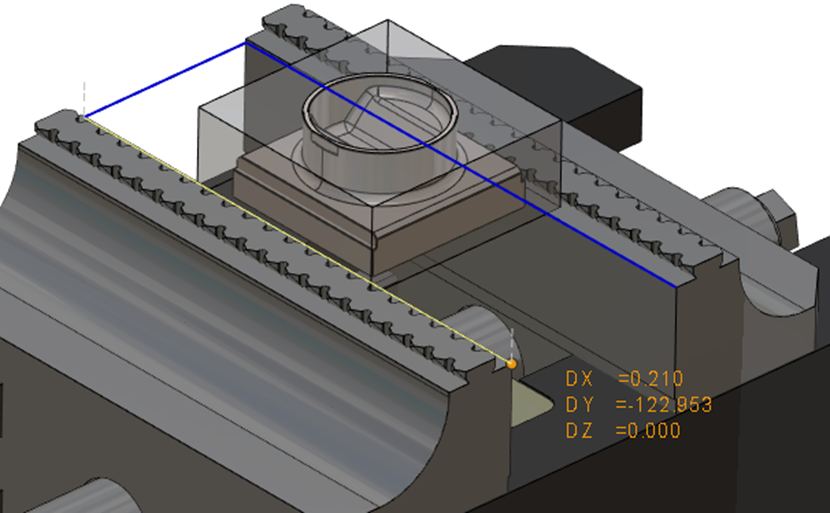

• Les coordonnées sont affichées.

• Une icône indique quand l'altitude Z est verrouillée à une valeur fixe.

La création de géométries filaires et solides est facile et peut être faite en sélectionnant les extrémités de symboles ou toute autre entité existante.

La valeur Z peut également être directement sélectionnée sur le symbole ou l'entité existante.

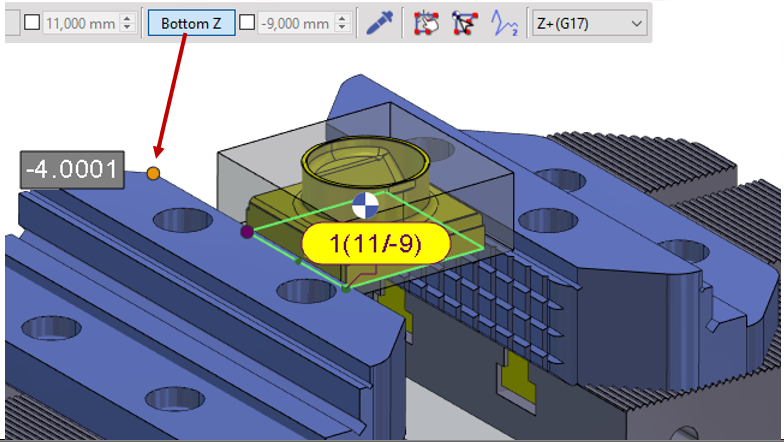

La sélection de la valeur Z est également très utile pour définir et ajuster les profondeurs d'usinage. La pipette ou le bouton Fond Z peuvent être utilisés pour cette fonction.

Vous pouvez regarder une vidéo sur la façon dont la sélection est effectuée dans les différents modes :
