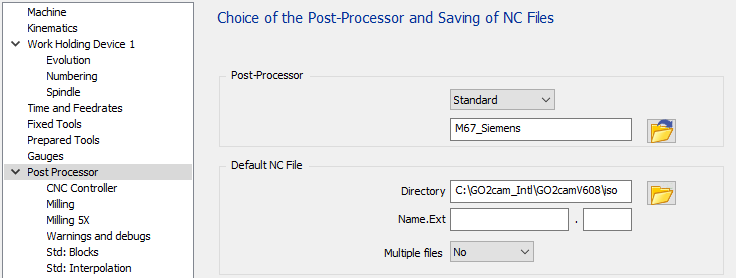

Informations générales
|
Le standard a trois pages de configuration pour gérer toutes les options disponibles. La première page "Contrôleur CNC" concerne les options CNC. La deuxième page "Fraisage" permet d'adapter la sortie pour le fraisage, les outils, l'arrosage et les origines. La troisième page "Fraisage" concerne les paramètres 5 axes. |
|

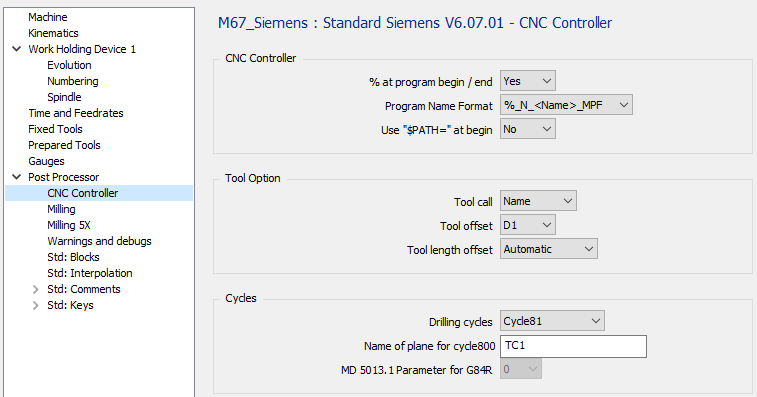

1 Page Contrôleur CNC
|
1.1 Contrôleur CNC - % au début / fin du programme
|
Option |
Résultat |
|
Non |
N5 G00 G53 Z0 … … M30 |
|
Oui |
% N5 G0 G53 Z0 … … M30 % |
1.2 Contrôleur CNC - Format du nom de programme
|
Option |
Résultat |
|
%_N_<name>_MPF |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
%MPF<number> |
%MPF1 N5 G00 G53 Z0… … … |
|
Sans |
N5 G00 G53 Z0 … … |
1.3 Contrôleur CNC – Utiliser “$PATH=” au début
Cette option est disponible uniquement si %_N_<name>_MPF est utilisé
|
Option |
Résultat |
|
Non |
%_N_PROG_MPF N5 G00 G53 Z0 … … |
|
Oui |
%_N_PROG_MPF ;$PATH=/_N_PART_DIR N5 G00 G53 Z0… … … |
1.4 Option Outil – Appel outil
|
Option |
Résultat |
|
Numéro |
… … T01 M06 … … |
|
Nom |
… … T=”MILL_D10” M06 … … |
1.5 Option Outil – Compensation d'outil
|
Option |
Résultat |
|
D1 |
… … T01 D01 … … T02 D01 … … |
|
D |
… … T01 D01 … … T02 D02 … … |
1.6 Option Outil – Compensation de longueur d'outil
|
Option |
Résultat |
|
Automatique |
… … T01 D01 Z20 … … |
|
G43 H.. |
… … T01 G43 H01 Z20 … … |
1.7 Cycles – Cycles de perçage
|
Option |
Résultat |
|
Cycle81 |
… MCALL CYCLE81(2,0,2,-10.412,) … MCALL … |
|
Type Fanuc |
… G81 G94 Z-10.412 R2. F606 … G80 … |
|
G81 R… |
… R2=0 R3=10.412 R10=2 G81 … G80 … |
1.8 Cycles – Nom du plan pour CYCLE800
|
Option |
Résultat |
|
“TC1” |
… CYCLE800(1,” TC1 ”,0,39,0,0,0,180,-90,0,0,0,0,-1) … |
|
“TABLE” |
… CYCLE800(1,” TABLE ”,0,39,0,0,0,180,-90,0,0,0,0,-1) … |
1.9 Cycles – Paramètre MD 5013.1 pour G84 R
Ceci définit si le R G84 est utilisé avec ou sans encodeur. Ceci est lié au paramètre machine "MD 5013.1". Ceci change les valeurs R6 et R7.
Fonctionne uniquement pour le taraudage non rigide.
|
Option |
Résultat |
|
0 |
… R2=0 R3=6 R4=0 R6=4 R7=3 R9=0.8 R10=2 R11=0 G84 … G80 … |
|
1 |
… R2=0 R3=6 R4=0 R6=0 R9=0.8 R10=2 R11=0 G84 … G80 … |

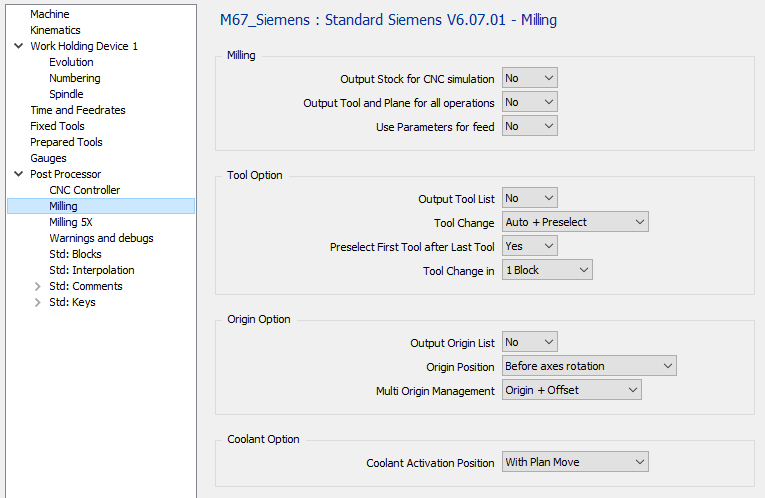

2 Page Fraisage
|
2.1 Fraisage – Sortie brut pour simulation CNC
|
Option |
Résultat |
|
Non |
%_N_PROG_MPF … |
|
Oui |
%_N_PROG_MPF WORKPIECE(,””,,”BOX”,112,1-39,0,-42.5,-35,42.5,35) … |
2.2 Fraisage – Sortie outil et plan pour toutes les opérations
|
Option |
Résultat |
|
Non |
;OP 1 AVEC OUTIL 1 ET PLAN 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;OP 2 AVEC OUTIL 1 ET PLAN 1 … … |
|
Oui |
;OP 1 AVEC OUTIL 1 ET PLAN 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … ;OP 2 AVEC OUTIL 1 ET PLAN 1 T01 D01 M06 CYCLE800(1,”TC1”,0,39,0,0,0,90,-90,0,0,0,0,-1) … … |
2.3 Fraisage – Utiliser les paramètres pour l'avance
|
Option |
Résultat |
|
Non |
T01 D01 M06 G00 X.. Y.. Z.. Z-.. F160 G1 X.. Y.. F200 … … |
|
Oui |
R21 = 200 R22 = 160 T01 D01 M06 G00 X.. Y.. G43 H1 Z.. Z-.. F=R22 G01 X.. Y.. F=R21 … … |
2.4 Option Outil – Sortie liste d'outils
|
Option |
Résultat |
|
Non |
%_N_PROG_MPF … … |
|
Oui |
%_N_PROG_MPF ;DEBUT LISTE OUTILS ;T01 FRAISE 2 TAILLES D10 ;T02 FORET D08 … ;FIN LISTE OUTILS … … |
2.5 Option Outil – Changement d'outil
|
Option |
Résultat |
|
Manuel |
… ;FRAISE 2 TAILLES D10 M0 … |
|
Automatique |
… ;FRAISE 2 TAILLES D10 T01 D01 M06 … |
|
Auto + présélection |
… ;FRAISE 2 TAILLES D10 T01 D01 M06 T02 … |
2.6 Option Outil – Présélection du premier outil après le dernier outil
|
Option |
Résultat |
|
Non |
;PREMIERE OPERATION T01 D01 M06 T02 … … ;DERNIERE OPERATION T05 D01 M06 … … M30 |
|
Oui |
;PREMIERE OPERATION T01 M06 T02 … … ;DERNIERE OPERATION T05 D01 M06 T01 … … M30 |
2.7 Option Outil – Changement d'outil en
|
Option |
Résultat |
|
1 Bloc |
… … T01 D01 M06 … … |
|
2 Blocs |
… … T01 D01 M06 … … |
2.8 Option Origine – Sortie liste d'origines
|
Option |
Résultat |
|
Non |
%_N_PROG_MPF … … |
|
Oui |
%_N_PROG_MPF ;DEBUT LISTE ORIGINES ;G54 ;G55 ;FIN LISTE ORIGINES … … |
Position origine
|
Option |
Résultat |
|
Après rotation axes |
|
|
Avant rotation axes |
|
2.9 Option Origine – Gestion multi origines
|
Option |
Résultat |
|
Origine seule |
% O1000 … G54 … |
|
Origine + décalage |
% O1000 … G54 TRANS X10 Y20 Z10 … |
Sans MTE :
Si l'option est réglée sur "Origine seule" pour chaque origine définie sur la pièce, nous sortirons un code G différent, G54, puis G55, G56... Cela signifie que vous êtes limité par le nombre d'origines gérées par la CNC. Si vous pouvez avoir plus d'origines, vous devez utiliser la seconde option "Origine + décalage".
Si l'option est réglée sur "Origine + décalage", seule la G54 sera sortie et décalée avec G52.
Avec MTE :
L'origine peut être définie dans le nom de l'origine avec la syntaxe suivante "$G54_". Cela signifie que G54 sera utilisé dans le programme CN. S'il n'y a pas de nom décodé défini, il sortira l'origine par défaut G54.
Si vous utilisez "Origine + décalage", vous devez utiliser une seule origine pour toutes vos opérations car tous les décalages sont calculés à partir de l'origine du plan de référence ou de l'origine unique.
Vous pouvez ajouter n'importe quel texte après le tiret bas pour reconnaître votre décalage "$G54_Up", "$G54_Right", ...
Avec machine 5 axes :
Le décalage d'origine est généré avec la fonction de plan incliné G68.1 s'il est configuré pour être généré. Cela signifie qu'aucun G52 n'est généré.
2.10 Option Arrosage – Position d'activation de l'arrosage
|
Option |
Résultat |
|
Avec broche |
… … T01 D01 M06 S800 M03 M08 G00 X.. Y.. Z… … … |
|
Avec déplacement de plan |
… … T01 D01 M06 S800 M3 G00 X.. Y.. M8 Z.. … … |
|
Avec déplacement de plongée |
… … T01 D01 M06 S800 M03 G00 X.. Y.. Z.. M08 … … |

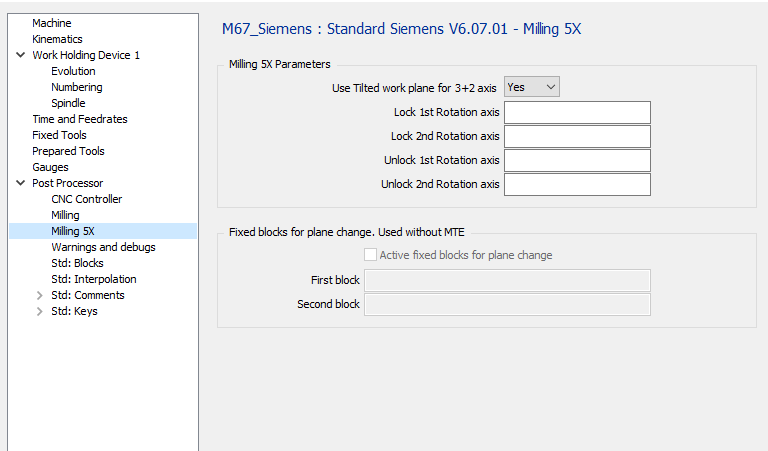

3 Fraisage 5X
|
3.1 Paramètres Fraisage 5X – Utiliser le plan de travail incliné pour l'axe 3+2
|
Option |
Résultat |
|
Non |
… … T01 D01 M06 C180 A-90 … … |
|
Oui |
… … T01 D01 M06 CYCLE800(1,“TC1 »,0,39,0,0,0,180,-90,0,0,0,0-1) … … |
3.2 Paramètres Fraisage 5X – Blocage 1 st Axe de rotation
|
Option |
Résultat |
|
vide |
… … C180 … … |
|
“M10” |
… … C180 M10 … … |
3.3 Paramètres Fraisage 5X – Blocage 2 nd Axe de rotation
|
Option |
Résultat |
|
vide |
… … B-90 … … |
|
“M12” |
… … B-90 M12 … … |
3.4 Paramètres Fraisage 5X – Déblocage 1 st Axe de rotation
|
Option |
Résultat |
|
vide |
… … C180 … … |
|
“M11” |
… … M11 C180 … … |
3.5 Paramètres Fraisage 5X – Déblocage 2 nd Axe de rotation
|
Option |
Résultat |
|
vide |
… … B-90 … … |
|
“M13” |
… … M13 B-90 … … |
3.6 Blocs fixes pour changement de plan - Blocs fixes actifs pour changement de plan
Cette option est utilisée uniquement s'il n'y a pas de cinématique définie dans la configuration de la machine.
|
Option |
Résultat |
|
cocher |
Les blocs fixes définis seront générés en cas de changement de plan. |
|
décocher |
Aucun bloc ne sera généré en cas de changement de plan. |
3.7 Blocs fixes pour changement de plan - Premier et second
|
Option |
Résultat |
|
Vide |
… … |
|
“G0 Z100” |
… … G00 Z100 … … |

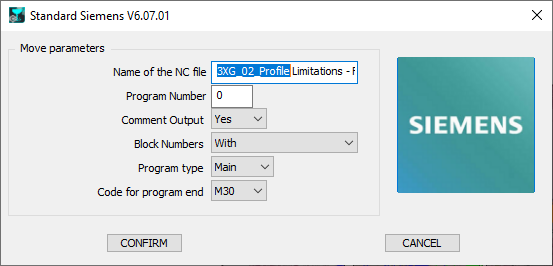

4 Page Lancement
|
Avec cinématique machine définie |

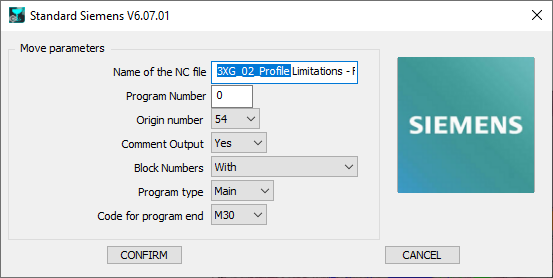

Sans cinématique machine définie |
|
|
4.1 Nom du fichier CN
Définir ici le nom du fichier CN généré. L'extension doit être définie dans la configuration MCF.
4.2 Numéro de programme
Si 0 est défini, le numéro de programme sera réglé sur 1.
|
Option |
Résultat |
|
0 |
%MPF1 … … |
|
“10” |
%MPF10 … … |
|
“1234” |
%MPF1234 … … |
4.3 Numéro d'origine
Ce paramètre est utilisé uniquement si la cinématique n'est pas définie dans le fichier machine. Le paramètre définit la première origine utilisée dans le programme CN.
Si le paramètre à traiter multi origine est réglé sur "Origine seule", le numéro d'origine est incrémenté lorsqu'un changement de plan intervient.
|
Option |
Résultat |
|
54 |
%MPF1 T01 M06 G54 … |
|
55 |
%MPF1 T01 M06 G55 … |
4.4 Génération de commentaires
|
Option |
Résultat |
|
Non |
… … T01 D01 M06 … … |
|
Oui |
… … ;BALAYAGE ;FRAISE 2 TAILLES D12 T01 D01 M06 … … |
4.5 Numéros de blocs
|
Option |
Résultat |
|
Avec |
… N5 T01 D01 M06 N10 G00 X.. Y.. N15 G43 Z.. H1 … … N50 T02 D01 M06 N55 G00 X.. Y.. N60 G43 Z.. H2 … … |
|
Sans |
… T01 D01 M06 G0 X.. Y.. G43 Z.. H1 … … T02 D02 M06 G00 X.. Y.. G43 Z.. H2 … … |
|
Changement d'outil seul |
… N5 T01 D01 M06 G00 X.. Y.. G43 Z.. H1 … … N10 T02 D01 M06 G00 X.. Y.. G43 Z.. H2 … … |
4.6 Type de programme :
|
Option |
Résultat |
|
Principal |
%MPF1 … … M30 |
|
Secondaire |
%SPF1 … … M17 |
4.7 Code de fin de programme
|
Option |
Résultat |
|
M30 |
… … M30 |
|
M02 |
… … M02 |
