Palpage du brut pour définir l'origine pièce. Lors de l'exécution du cycle, la palpeuse vient toucher la face pour identifier le centre. Le trajet peut être visualisé en simulation. |
Il est également possible de cliquer sur une géométrie filaire pour la définition du palpage.
|
Chaque type de palpage sélectionné génère un cycle d'usinage distinct. Il est possible d'utiliser plusieurs types de palpage pour définir une origine (afin d'obtenir les coordonnées x, y et z) :
Le nom de l'origine défini dans la Stratégie doit être le même pour les deux cycles de palpage afin de les lier ensemble. La combinaison des deux cycles définira la position des coordonnées WCS dans le contrôleur. |
|
|

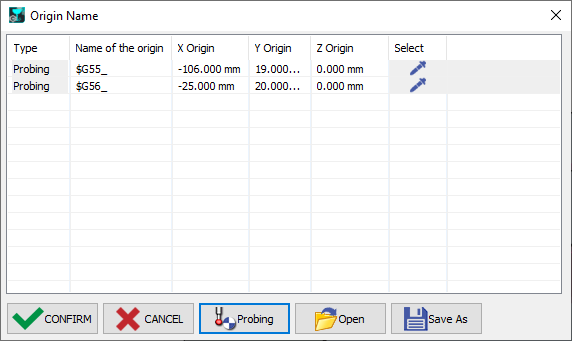

Cliquer sur Palpage pour générer les listes d'Origines pour les cycles de palpage. Les origines WCS doivent être créées en parallèle pour être utilisées pour la programmation et pour la sortie en codes CN. |
|
Types de Palpage
Bloc Rectangulaire
Défini au centre du rectangle |
Poche Rectangulaire
Défini au centre de la poche rectangulaire |
Cylindre
Défini au centre du cylindre |
Poche Cylindrique
Défini au centre de la poche cylindrique |
Z d'une Face
Définition sur une altitude Z |
Coin 2D 2x2
Définition sur un coin rectangulaire |
Coin 2D 2x1
Définition sur un coin rectangulaire |
Coin 2D 1x2
Définition sur un coin rectangulaire |
Coin 2D 1x1
Définition sur un coin rectangulaire |
Bloc Rectangulaire X
Définition au milieu du rectangle en X |
Bloc Rectangulaire Y
Définition au milieu du rectangle en Y |
|

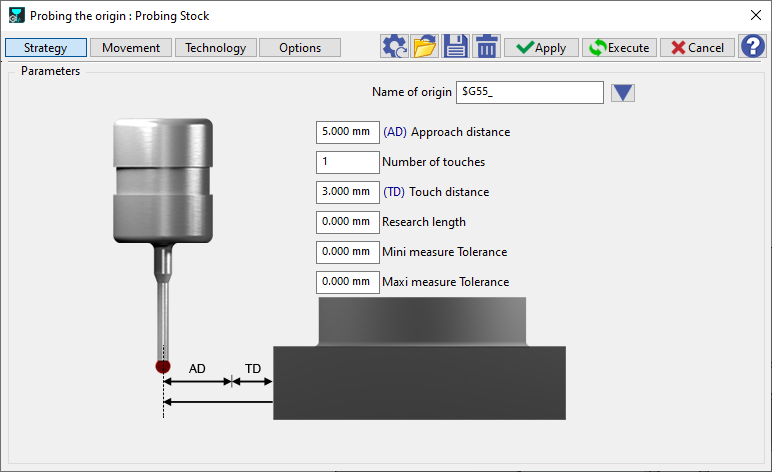

Paramètres de Stratégie
|
Zone de dialogue |
Paramètres |
|
|
Paramètres |
||
|
|
||
Paramètres de Mouvement
|
Zone de dialogue |
Paramètres |
|
|
Sécurité (en Z) |
||
|
Approche et retour en Z |
Retrait entre touches |
Déplacement entre touches |
Paramètres de Technologie
|
Zone de dialogue |
Paramètres |
|
|
Conditions de coupe |
Unité avance |
|
|
Numérotation Outil |
Numéro d'outil |
Numéro spécifique |
|
Numéro correcteur longueur |
N° correcteur diamètre |
|
|
Champs Utilisateurs |
Commentaire |
Moyen de contrôle |
|
Set Fraisage |
|
|
Paramètres Options
|
Zone de dialogue |
Paramètres |
|
|
Comportement sur les brides et composants |
||
|
Zone de sécurité |
||
