Cette opération, réalisée sur le brut, permet de corriger les problèmes de positionnement de la pièce.

Lorsque la pièce est bridée, on vérifie le dégauchissage de la pièce ; si celui ci n'est pas correct, deux options sont possibles pour réaligner la pièce :

• modifier le repère machine pour qu'il corresponde à la position de la pièce

• ou déplacer la pièce en faisant pivoter le plateau (axe C)

Défaut de dégauchissage d'une pièce très simple sans palpage

Un trou doit être percé au centre du pavé droit.

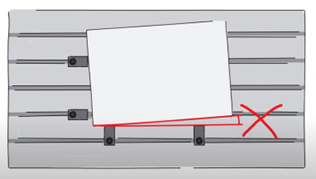

Au bridage de la pièce, celle ci n'est pas correctement alignée. Ce défaut d'alignement peut être invisible mais contribue à l'imprécision de l'opération.

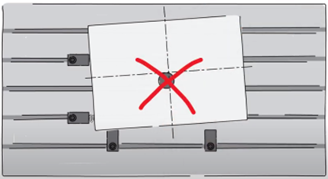

Sans palpage, le trou percé est excentré et cela peut être intolérable pour des pièces de précision.

Correction de dégauchissage avec palpage

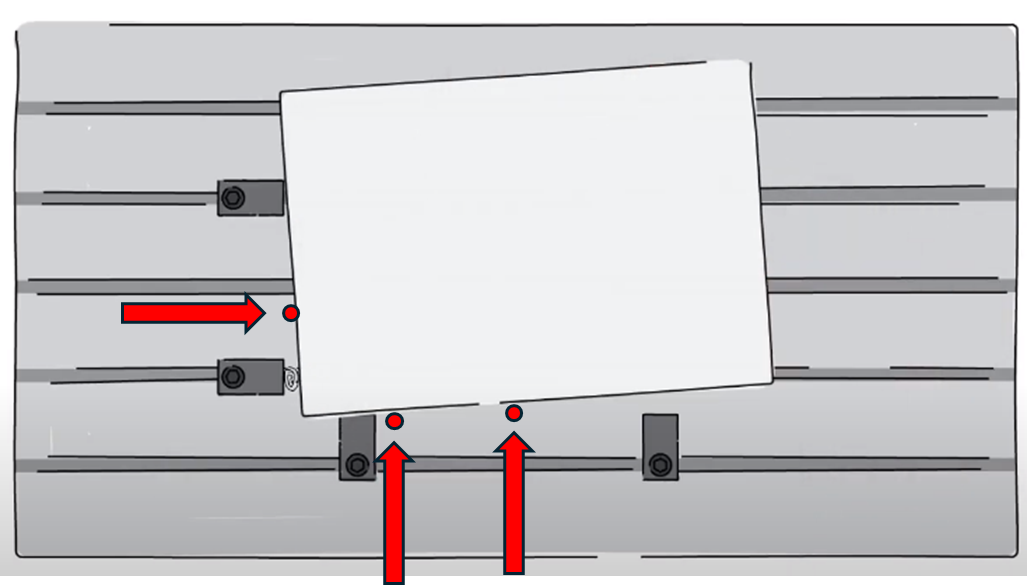

La pièce est palpée pour vérifier la position et l'orientation du brut.

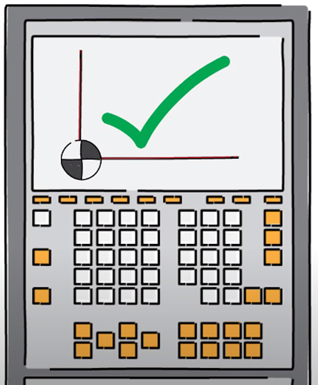

L'origine et l'orientation sont corrigées dans le contrôleur CN.

Une autre solution peut être de déplacer la pièce en faisant pivoter le plateau.

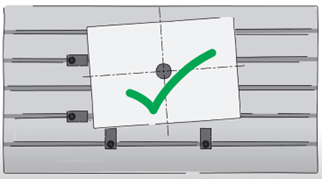

Le contrôleur compense l'erreur angulaire et met à jour les repères d'usinage pour réaliser les cycles d'usinage à la bonne position et orientation.

Zone de dialogue

Paramètres

Paramètres

Nom de l'origine

(AD) Distance d'approche

Nombre de touche

(TD) Distance de touche

Longueur de recherche

Zone de dialogue

Paramètres

Sécurité (en Z)

Alt. plan garde.

Distance sécurité

Approche et retour en Z

Remontée entre touches

Zone de dialogue

Paramètres

Conditions de coupe

Unité avance

Numérotation des outils

Numéro d'outil

Numéro spécifique

Numéro correcteur longueur

N° correcteur diamètre

Champs utilisateurs

Commentaire

Moyen de contrôle

Montage fraisage

Zone de dialogue

Paramètres

Comportement sur les brides et composants

Gestion des collisions

Offset XY

Zone de sécurité

Offset Z
