Une jauge d'outil est un ensemble de mesures qui définissent la position et l'orientation exactes d'un outil par rapport à la machine. Ces mesures comprennent la longueur de l'outil, les décalages dans les directions X, Y et Z, et tout ajustement angulaire nécessaire. Des jauges d'outils précises sont cruciales pour obtenir des résultats d'usinage précis.

Pour optimiser la position d'un outil par rapport à son porte-outil :

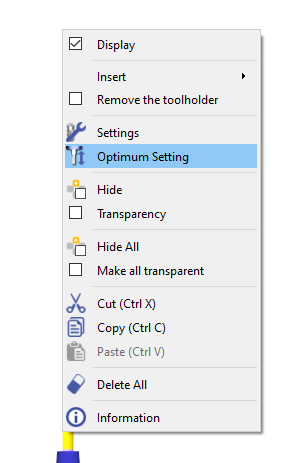

1. Clic droit sur l'outil.

2. Sélectionnez "Réglage optimum" .

3. Ajustez la "Longueur utile" manuellement à l'aide du curseur ou en cliquant sur l'icône "Calcul Longueur Utile Optimum" .

4. Modifiez la translation Z selon vos besoins.

5. Cliquez sur "Valider" pour confirmer les modifications.

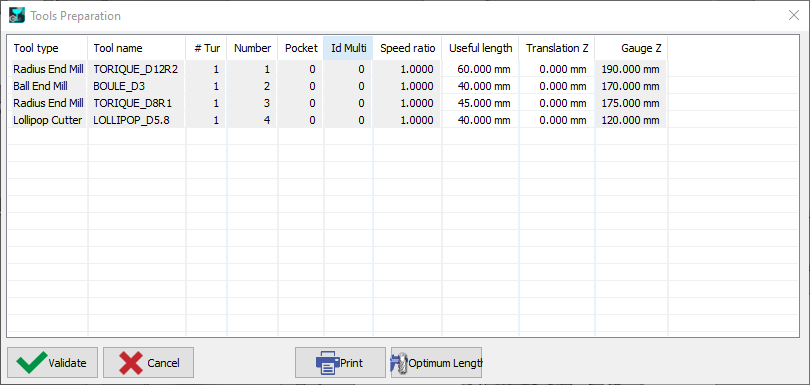

Utilisation du menu Jauge des outils :

Une fois les outils installés sur leurs stations respectives, ajustez finement leurs réglages :

• Utilisez l'ajustement automatique :

  • Accédez à la fonction "Jauge des outils".

  • Sélectionnez l'outil désiré dans la liste.

  • Cliquez sur "Longueur optimum" pour définir la longueur utile optimale.

  • Cliquez sur "Valider" pour confirmer les modifications.

• Ajustement manuel :

  • Modifiez directement les valeurs "Longueur utile" et "Translation Z" dans le tableau de préparation des outils.
