Cycle : Forage, Chape
|
|
Définition
Les différents paramètres dédiés au mode forage sont expliqués ci dessous.
Principe

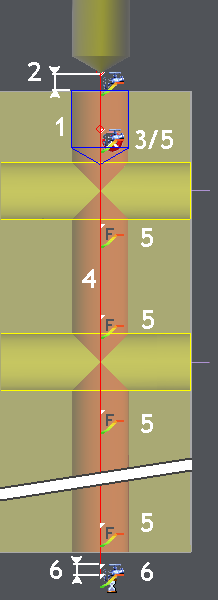

Le forage suit un processus très précis :
|
1. Pré perçage : Une opération de pré perçage doit être programmée dans le trou avant le forage. La profondeur de ce perçage peut être d'environ 1.5 x diamètre . Pour un diamètre de 10 mm, une profondeur de 15 mm est nécessaire. |
|
|
2. Approche outil : La vitesse de broche est réduite, puis la broche est arrêtée à la Distance de sécurité avant d'entrer dans le trou. |
|
|
3. Engagement outil : L'outil est engagé dans le trou pré percé, un stop est défini pour l'opération de contrôle. |
|
|
4. Usinage : La broche est à sa vitesse normale tout au long de l'usinage. |
|
|
5. Réduction d'avance : L'avance est réduite à chaque intersection avec un autre trou . L'avance peut aussi être réduite au début de l'usinage, pour assurer le bon guidage du foret. Elle est définie dans la page Technologie. Si le trou est débouchant, l'avance peut aussi être réduite avant de traverser la matière. Les autres trous doivent être usinés en premier si l'intersection doit être reconnue. |
|
|
6. Retrait : Un retrait et une temporisation sont définis en fond de trou. Après cela, l'outil est retiré à vitesse de broche réduite. |
Description des paramètres
Arrosage différé
Si défini à oui, l'arrosage est effectué au fond du trou pré percé.
Vitesse de broche réduite
Remplir la valeur de vitesse de broche que vous souhaitez programmer pour l'approche et le retrait du foret . La valeur est exprimée en tours/minute.
Coeff réduction d'avance
Cette valeur est un coefficient relatif à l'avance définie dans la Technologie.
Distance démarrage en avance réduite
Si une vitesse de broche réduite est nécessaire au début du trou, définir la distance dans ce champ. Après cette distance, la vitesse de broche est changée à la valeur normale. Elle est définie dans la page Technologie.
|
Distance avant intersection (A) : Cette distance représente le moment où l'avance est modifiée à valeur réduite avant une intersection avec un autre trou. |
|
|
Distance après intersection (B) : Cette distance est le moment où la valeur d'avance est modifiée à la valeur standard. |
|
|
Distance avant de déboucher (C) : Pour les trous débouchants dans la matière, il est possible de réduire l'avance avant de traverser la matière. |
|
|
|
|
|
|
|
|
