Cycle : Forage, Clevis
Définition
Le comportement du mode clevis est expliqué ci-dessous.
|
Le but de l'usinage est d' accélérer les déplacements entre deux ou plusieurs trous coaxiaux.
En mode Clevis , la plupart des paramètres ne sont pas accessibles. Le seul paramètre important à définir est la valeur de l'avance entre les trous usinés. Ce paramètre se trouve dans la page Technologie. |
|
Pour utiliser le mode clevis, les trous usinés doivent être unifiés en une seule entité trou .
Il existe deux façons de travailler :
-
si le module HMF supplémentaire n'est pas disponible, utiliser la fonction trous standard.
-
si HMF est disponible, récupérer les formes et unifier les trous ensemble.
|

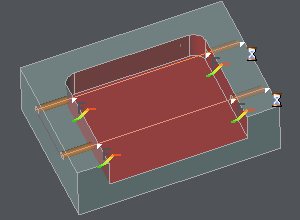

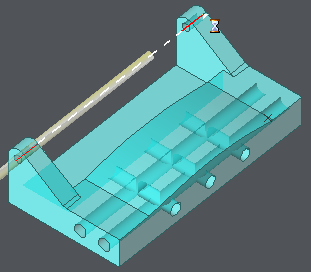

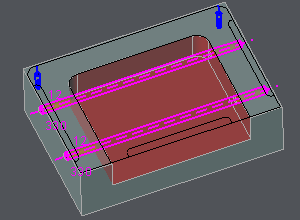

1. Le processus suivant soit sur géométrie 2D soit sur solide peut aussi être utilisé. Ce qu'il faut faire est de créer un trou unique avec la longueur totale des plusieurs trous à usiner. Pour l'exemple ci-contre, il y a deux fois deux trous coaxiaux, chaque trou fait 50 mm de long mais la longueur totale est de 330 mm. Créer alors un trou de 330 mm de long. En raison de la gestion du brut, si la poche est usinée avant les trous, alors le mode clevis est appliqué. L'avance est plus élevée à l'intérieur de la poche. |
|
|
2. Dans le cas où le module Holes Machining Features (HMF) est disponible, la Reconnaissance de trous Fonction peut être utilisée.

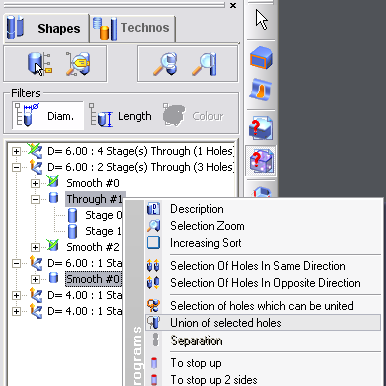

Cette commande se trouve dans Conception / Solide / Opérateurs solides et dans les Interfaces, dans Solide / Calculs géométriques. Avant d'unifier les trous, vérifier que la direction de Z est la même. Sinon, sélectionner le trou à inverser, et cliquer sur la Inverser commande en bas de la boîte de dialogue. Après cela, sélectionner les trous à unifier dans l'arbre avec la touche Ctrl pour une sélection multiple. Puis faire un clic droit, choisir Union des trous sélectionnés. |
|
