Cycle : Forage, Chape

Définition

Définition du calcul de profondeur selon le type d'élément sélectionné.

Type de trou : le type d'élément sélectionné est très important pour comprendre la façon dont la profondeur est calculée.

Il existe trois types d'éléments :

  1. , les paramètres de profondeur ne sont pas nécessaires. traverse toujours la matière , les paramètres de profondeur ne sont pas nécessaires.

  2. Trous borgnes : une profondeur est définie dans le feature du trou.

  3. Cercles : il n'y a pas de profondeur définie dans l'élément. C'est un cas particulier.

Il existe quatre types de calcul de profondeur qui sont proposés :

  • Entité (valeur par défaut)

  • Brut

  • Manuel / Entité

  • Manuel / Brut

Entité (cas 1) :

  • Trous borgnes : la profondeur usinée est la profondeur du trou.

  • Cercles : comme un cercle n'a pas de profondeur, il est requis de rentrer la valeur dans le champ Profondeur (valeur A). C'est le même comportement que l'option Manuel / Entité. La profondeur est définie selon le positionnement Z du cercle.

Brut (cas 2) :

L'usinage se fait en traversant la matière.

Manuel / Entité (cas 3) :

Une valeur doit être rentrée manuellement dans le champ Profondeur (valeur A).

La profondeur est définie selon le positionnement Z de l'entité (trou ou cercle).

Manuel / Brut (cas 4) :

Une valeur doit être rentrée manuellement dans le champ Profondeur (valeur B).

La profondeur est définie selon la valeur du brut. Comme une opération de pré perçage est définie, la profondeur est calculée à partir du fond du trou pré percé .

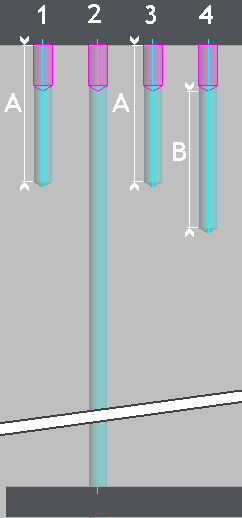

Trous borgnes

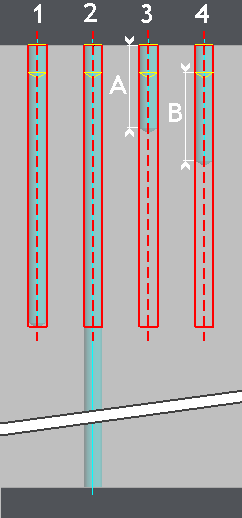

Cercles
