Le système de montage automatique dans GO2cam gère intelligemment le placement des outils sur la broche et la tourelle , simplifiant la configuration et optimisant l'efficacité de l'usinage.

Au lancement de la fonction, un ruban apparaît avec trois cases à cocher pour la réinitialisation des numéros de tourelle, des numéros d'outil et forcer la jauge Y=0. Il est généralement recommandé de cocher ces cases pour réinitialiser ces paramètres afin d'éviter tout réglage précédent sauvegardé dans le logiciel et d'assurer un montage d'outil correct.

Regardez une vidéo à droite montrant un processus rapide de montage automatique.

Pour les outils sans positions de montage prédéfinies ou contraintes, GO2cam les alloue aux emplacements disponibles selon l'ordre des opérations. Les outils ayant des numéros d'outil ou des exigences de localisation spécifiques sont montés en conséquence, avec une application stricte de toutes les contraintes définies lors de la création de l'outil.

Cette logique s'applique aux broches et aux tourelles :

• Si un outil a un numéro assigné, il est monté à cette position.

• Sinon, le système monte les outils en séquence, en s'assurant qu'aucun conflit ne survient.

Pour améliorer le montage automatique des outils lors des changements de machine, un plage de diamètres système a été implémenté en plus de la compatibilité existante des familles d'outils . Ceci s'applique uniquement aux outils en rotation , car le diamètre de la queue détermine si un outil peut être monté sur un porte-outil.

Processus étape par étape pour le montage automatique

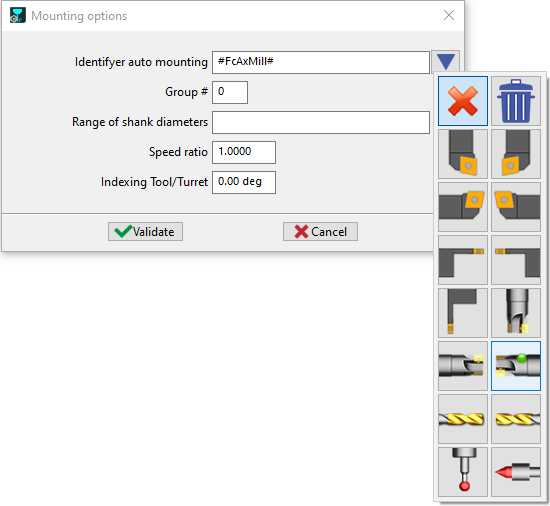

1. Définir les plages de diamètres sur les porte-outils machine

• Modifier les porte-outils de la machine.

• En plus du familles d'outils , spécifier une plage de diamètres de queue acceptable :

  • Entrer diamètres individuels séparés par ; (par exemple, 10.0; 12.0; 15.0 ).

  • Définir plages en utilisant - (par exemple, 15.0-20.0 means tools with shanks between 15mm and 20mm are accepted).

  • Example: 10.0; 12.0; 15.0-20.0 → Accepts tools with 10mm, 12mm, or 15–20mm shanks.

2. Définir les plages de diamètres sur les porte-outils (symbole)

• Lors de la création ou de la modification d'un porte-outil (symbole) , définir une plage de diamètres de queue (même format que les porte-outils machine).

• Ceci garantit que le porte-outil n'accepte que les outils dans la plage définie.

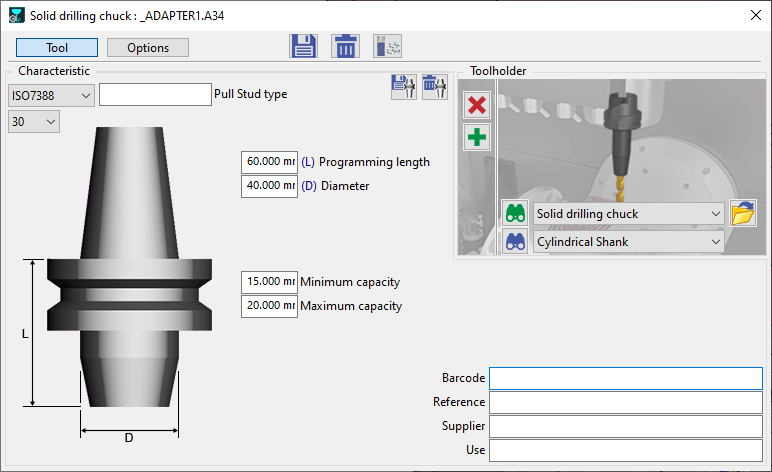

3. Configurer les porte-outils standard (prédéfinis dans GO2cam)

• Les porte-outils standard GO2cam ont déjà des valeurs de diamètre minimum et maximum .

• Si ces valeurs sont correctement définies, elles imposeront la compatibilité :

  • Pour un diamètre fixe , définir min = max (par exemple, 10.0-10.0 ).

    • Pour un plage , définir min/max appropriés (par exemple, 15.0-20.0 ).(as in image 2 below)

4. Montage automatique (Configuration Outillage)

• Placer les porte-outils (standard ou porte-outil solide) dans la machine.

• Cliquer sur "Montage Auto" → Les outils seront assignés aux porte-outils en fonction de :

  • Compatibilité de la famille d'outils (doit correspondre).

  • Diamètre de queue (doit tomber dans la plage définie du porte-outil).

Regardez une vidéo à droite montrant les configurations avant un montage automatique correct et répétable.
