La Trous utilisateurs commande permet de définir un trou dans l'environnement Conception, soit sur une géométrie filaire ou solide.

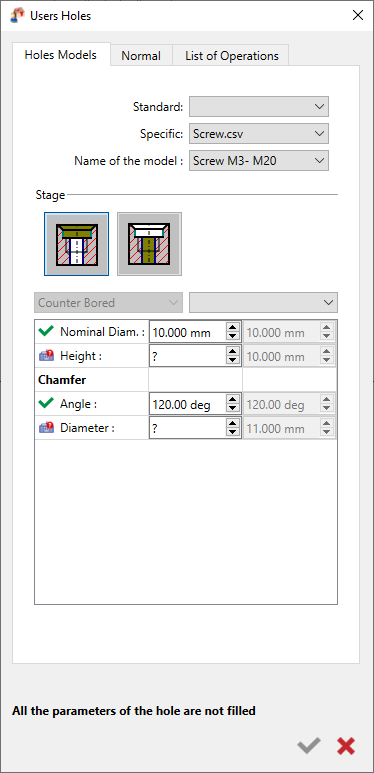

Le lancement de la commande ouvre une fenêtre de dialogue donnant accès à 3 onglets ; Trous Modèles , Normal et Liste des Opérations.

Modèles de trous :

Vous aurez accès aux familles de trous standards ou utilisateurs spécifiques créées dans la Gestion des trous utilisateurs commande, avec leurs modèles définis.

Les étages de trous définis dans le modèle sélectionné sont accessibles sous ‘Étage’ et leurs paramètres peuvent être modifiés dans le tableau ci-dessous. Les valeurs grisées sont les paramètres définis lors de la création.

Normal :

Si vous cochez la case pour réorienter le trou le long de l'axe respectif, vous ne pouvez choisir qu'une valeur de -1, 0 ou 1. Pour X et Y, cela déterminera la rotation du trou de 45 degrés le long de cet axe. Pour Z, la valeur est 1 par défaut. Changez la valeur à -1 pour inverser la direction du trou.

Liste des Opérations :

La liste des opérations est générée automatiquement pour le modèle de trou. Pour des informations détaillées cliquez ici .

Paramètres :

Une liste de paramètres définissant chaque étage du trou est disponible sous forme de tableau. La dernière colonne est grisée car elle indique la valeur initiale du trou.

La colonne du milieu n'est modifiable que si aucune valeur n'a été définie lors de l'étape de création, sinon elle est également grisée.

Vous devez vous assurer de remplir tous les paramètres avec '?' sinon, vous ne pourrez pas générer le trou et vous serez invité par un message 'Tous les paramètres du trou ne sont pas remplis'.

Fonction de reconnaissance de trous :

o   Le processus de reconnaissance de trous sert deux objectifs principaux :

• Analyse topologique et dimensionnelle : Il examine le modèle solide pour identifier les formes des trous.

• Affectation des modèles de trous : En fonction des formes reconnues, il affecte des modèles de trous standards ou définis par l'utilisateur.

Accès à la fonction :

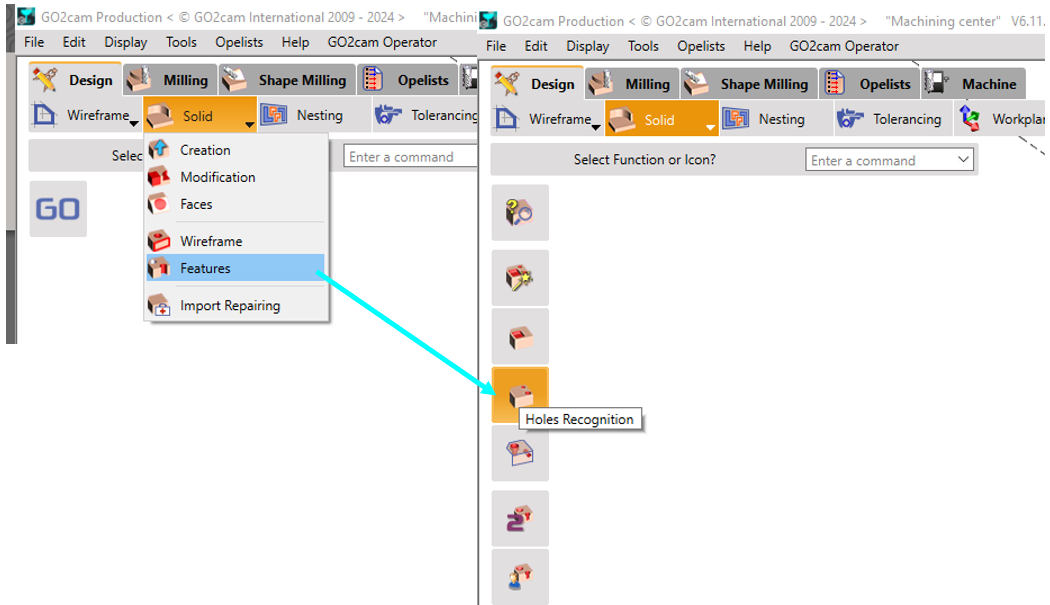

o   Pour accéder à la fonction de reconnaissance de trous :

Conception > Solide > Features > Reconnaissance de trous

Paramètres de la reconnaissance de trous :

• Explorons les paramètres clés :

Tolérance de distance

• Ce paramètre est réglé sur 0.01 . Il détermine la précision avec laquelle le diamètre du trou reconnu correspond à la taille réelle du trou. Par exemple :

• Si un trou est lu avec un diamètre nominal de Ø 0.512 , il sera reconnu comme un trou Ø 0.51 de type

Angle

Le paramètre d'angle aide à identifier l'orientation des faces :

• Une face lue à 90.01° est considérée comme verticale (90°) .

• Une face lue à 00.01° est considérée comme horizontale (0°) .

Diamètre maxi des trous

• Ce paramètre est réglé sur 40.00 . Il définit la valeur maximale du diamètre pour considérer une forme comme un trou dans le modèle solide. Au-delà de cette valeur, la forme reconnue est traitée comme une poche circulaire plutôt que comme un trou.

Réinitialisation des paramètres aux valeurs par défaut

Trous longs

La valeur par défaut de ce paramètre est 7.0

• Il représente le rapport entre la longueur du trou et son diamètre.

• Lorsque la longueur d'un trou dépasse 7 fois son diamètre , il est classé comme un " trou long ."

• Cette option sert de critère de tri pour les modèles de trous lors de la configuration des modèles dans GO2cam.

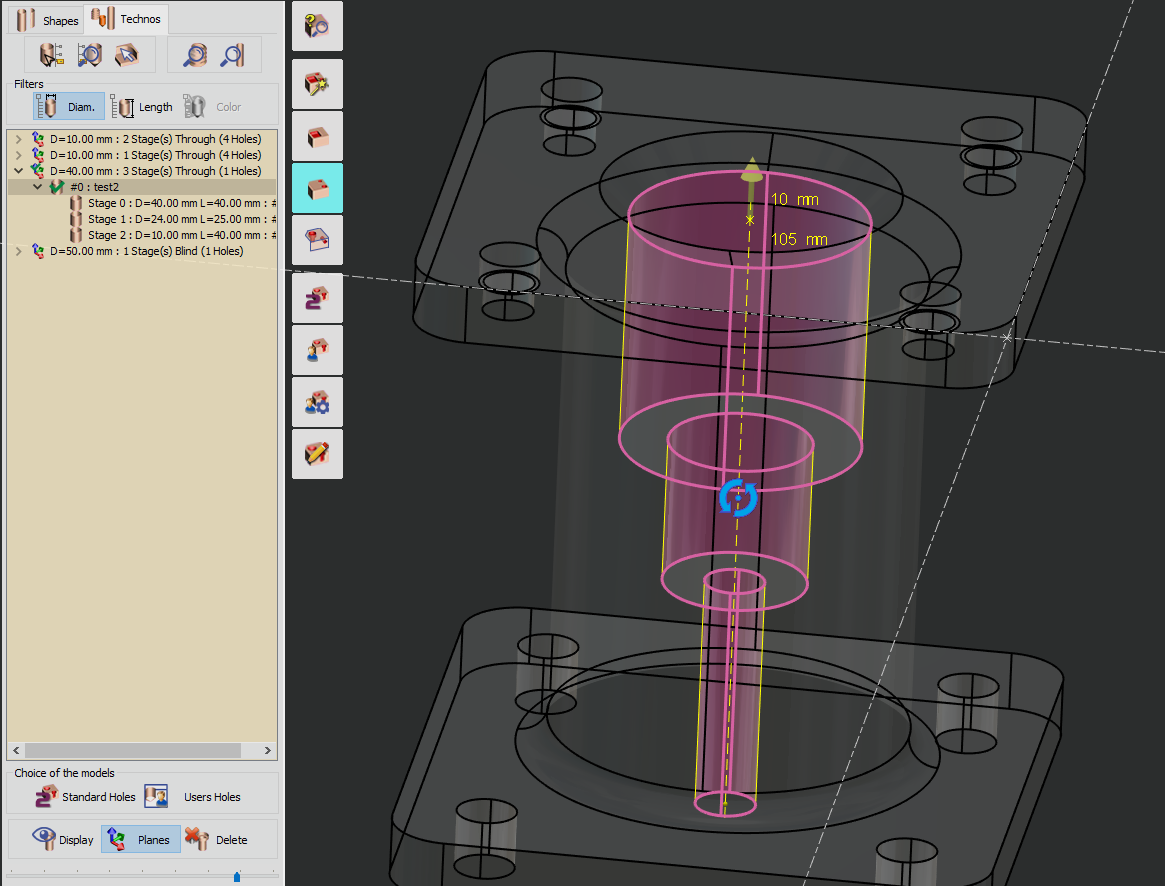

Lors de l'application de modèles de trous utilisateurs aux formes reconnues, GO2cam examine les topologies des trous. Il recherche des modèles compatibles dans toutes les familles de modèles, y compris les modèles standards et spécifiques, et les présente dans une seule liste. Les utilisateurs peuvent alors sélectionner le modèle le plus approprié et l'appliquer aux pages affichées. Il est conseillé d'éviter de sélectionner des trous avec des topologies différentes (tels que des nombres d'étages variables ou des trous borgnes par rapport à des trous débouchants). S'il n'y a qu'un seul modèle compatible pour un trou utilisateur, il est automatiquement appliqué sans la demande de confirmation habituelle. Avant d'utiliser ce comportement, assurez-vous que l'option 'Application automatique s'il y a un modèle disponible' est validée dans Outils/Options/Trous.

Affichage des trous - Lors de l'application d'un modèle aux formes sélectionnées, vous avez la possibilité d'afficher ou de masquer les trous créés dans la liste.

Création de plan - Lors de l'application d'un trou standard ou défini par l'utilisateur, un plan géométrique est généré si aucun plan existant ne correspond à la direction reconnue. Pour vous aider dans votre prise de décision, considérez les scénarios suivants :

Pièce parallélépipédique : Si votre pièce a une forme parallélépipédique, il est conseillé de cocher la case. Dans ce cas, seuls quelques plans seront créés, correspondant aux faces de la pièce.

Pièce de révolution : Pour les pièces ayant une symétrie de révolution (telles que des formes cylindriques ou coniques), évitez de créer des plans supplémentaires. Chaque trou aura son propre plan unique. Cette approche évite la génération de centaines de plans inutiles. Lors de l'usinage sur une table rotative, référencer chaque trou à son plan d'usinage spécifique est essentiel pour optimiser les mouvements rapides des trous.

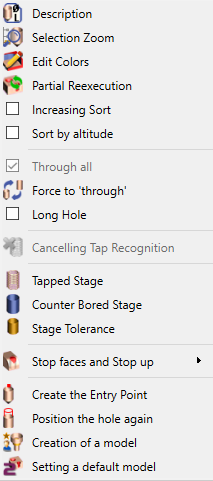

Fonction de suppression - Cette fonction permet d'annuler la dernière action de création.

• Considérez le scénario suivant : Vous avez un solide avec un trou reconnu comme ayant deux étages. Bien que la forme d'origine ne comporte pas de chanfreins ou de congés, vous souhaitez définir un chanfrein sur le dessus de la forme.

• Cependant, décocher cette option ouvre plus de possibilités. En cliquant sur un modèle, vous pouvez voir son nom de bibliothèque et vérifier la liste des opérations associées.

Traversant

Pour GO2cam, si un trou traverse une poche ou est coupé par un autre trou, il est considéré comme un trou traversant. Nous pouvons lier ensemble des parties de trous coaxiaux dans la fonction Union de la table Formes.

Ici, vous informez GO2cam que le trou traverse traversant la matière, ce qui signifie jusqu'au brut, quelle que soit sa forme et quelle que soit la longueur du trou. Faites attention à la définition du brut lorsque vous utilisez cette option.

Forcer à 'traversant'

Lorsqu'un trou est reconnu comme borgne, nous pouvons forcer le type afin qu'il soit considéré comme traversant . Dans ce cas, nous pouvons le définir à nouveau comme ' Traversant ' avec la même fonction.

Vous pouvez donner manuellement à un trou la notion de ‘Trou long ’, même s'il ne correspond pas au rapport défini lors du lancement de la reconnaissance des trous.

Trou long

Annulation de la reconnaissance de taraudage

Lorsqu'une pièce est lue sous le format CAO fte , les features de trous sont directement reconnus dans GO2cam. Avec cette fonction, vous pouvez annuler manuellement cette reconnaissance et transformer un trou taraudé en trou lisse.

Étage taraudé

Vous pouvez attribuer une qualité aux trous lisses : taraudé, lamé ou alésoire .

Pour chacune des possibilités, une boîte de dialogue s'ouvre où vous devez remplir des paramètres spécifiques selon le type d'étage de trou choisi.

Étage lamé

Tolérance d'étage

Création d'un modèle

Cette fonction est très importante pour un utilisateur GO2cam.

En cliquant sur ‘ Création d'un modèle ’, vous créez un nouveau modèle de trou utilisateur basé sur la forme et les dimensions du trou sélectionné . De plus, ce nouveau modèle est automatiquement attribué à la forme utilisée pour sa création.

Toutes les données sont récupérées pour la création (traversant ou borgne, nombre d'étages, chanfreins et autres dimensions), il vous suffit d'ajuster ces valeurs et de définir une liste d'opérations pour ce modèle. Cette fonction vous permet d' améliorer très rapidement votre bibliothèque de modèles de trous utilisateurs.

Un chapitre entier de ce document est consacré à la création de modèles utilisateurs, veuillez lire la page suivante.

Définition d'un modèle par défaut

Ici, vous ne créez pas de modèle, mais vous appliquez directement un modèle par défaut en fonction de la forme et des dimensions du trou sélectionné.
