Sehen Sie sich ein Video am Ende der Seite an: Klicken Sie hier

Der Erstellungsprozess für Werkzeuge, Spannmittel, Maschinen usw. ist mit dem interaktiven Achsensystem flüssiger geworden.

• Der Pfeil - invertiert die Ausrichtung der ausgewählten Achse

• Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung

• Der Nullpunkt - ermöglicht die Verlagerung des Achsensystems zu einem anderen Nullpunkt.

Sehen Sie sich ein Video zum Erstellungsprozess an.

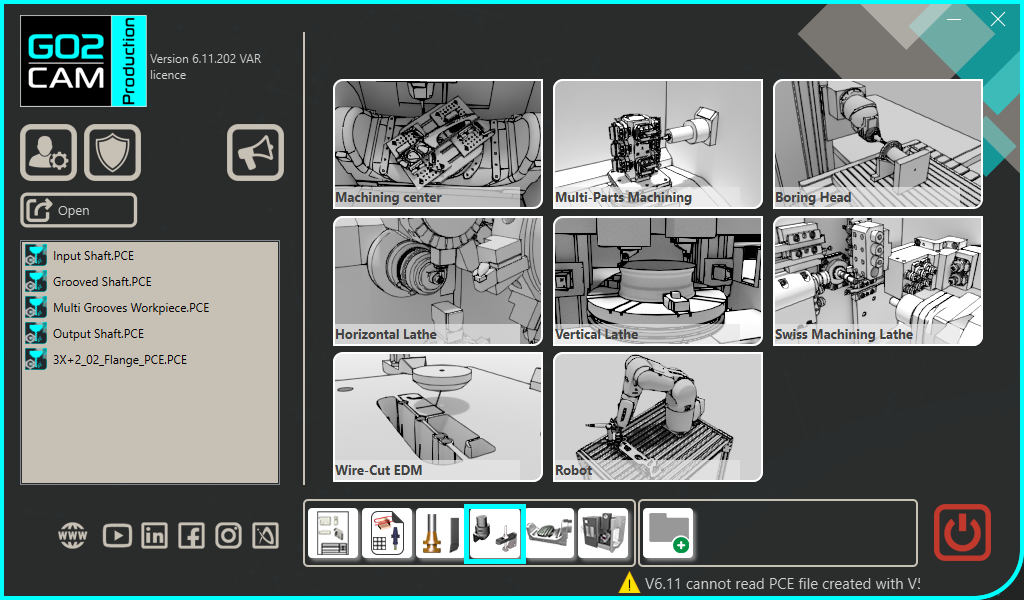

Wählen Sie das Modul „Spannmittel / Werkzeughalter“ im Homepage.

Klicken Sie auf den GO Button

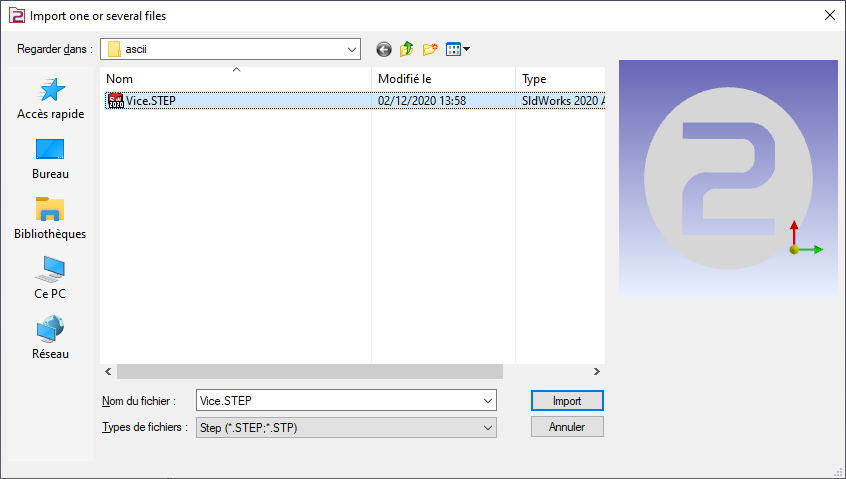

Wählen Sie die zu importierende Datei

Wählen Sie die Importoption, die auf das Volumen angewendet werden soll.

Klicken Sie auf „Anwenden“

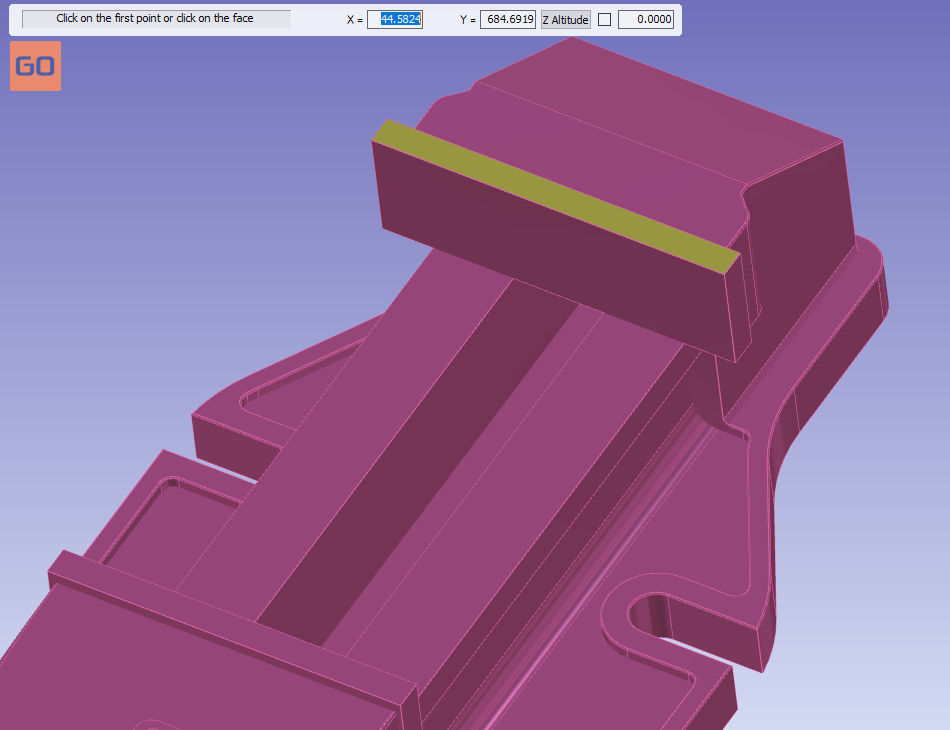

Klicken Sie auf die Ebenenfläche, um den Schraubstock zu orientieren.

Die angeklickte Fläche hat die Z-Achse als Normalenvektor.

Der Nullpunkt kann direkt ohne weitere Aktion validiert werden.

Klicken Sie auf den Reiter „Erstellung“ und dann auf das Menü „Schraubstöcke und Klemmelemente“

Klicken Sie auf den Befehl zum Erstellen des Achsensystems

Wählen Sie das Werkzeug zur Definition der Position des Achsensystems

Definieren Sie das Achsensystem 0.

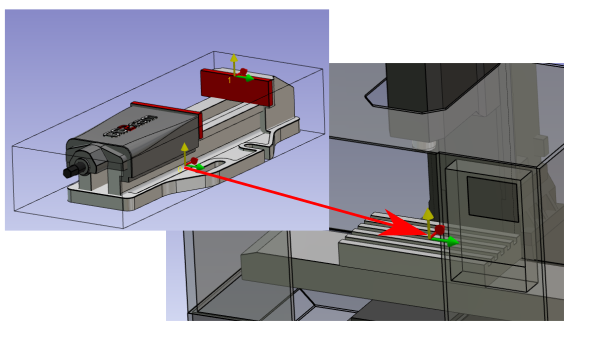

Das Achsensystem wird mit dem Achsensystem der Werkstückaufnahme übereinstimmen, auf der der Schraubstock montiert wird.

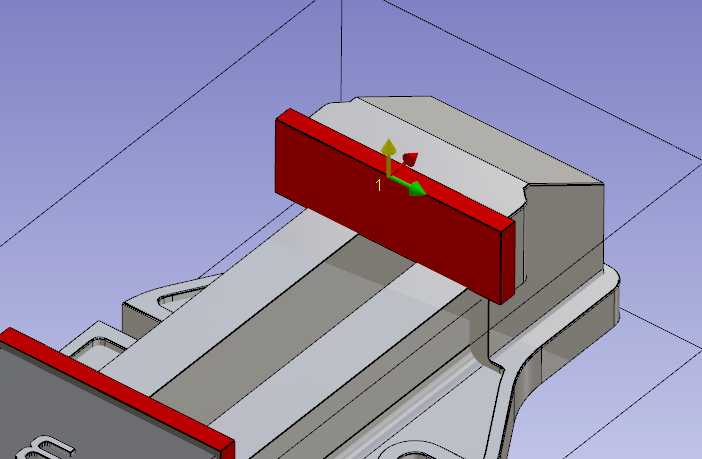

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen.

Das Achsensystem 1 ist der Punkt, den Sie steuern können, wenn Sie die Position des Schraubstocks auf dem Teil festlegen.

Klicken Sie auf das Werkzeug Komponentenvektoren.

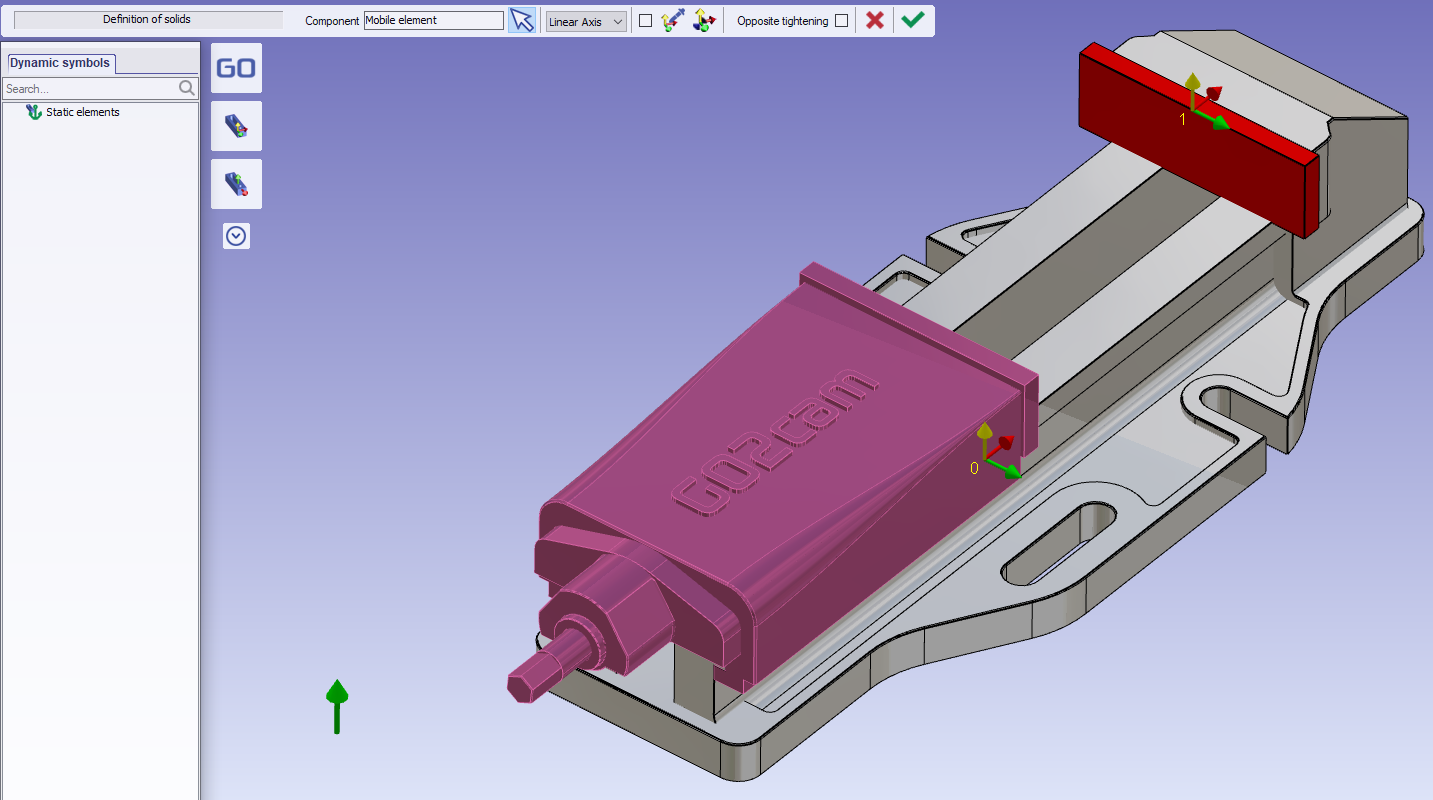

Bitte wählen Sie das bewegliche Element aus.

Alle Geometrien, die nicht als bewegliches Element ausgewählt wurden, werden als festes Element betrachtet.

Klicken Sie dann auf das Werkzeug zur Erstellung der Bewegungsrichtung

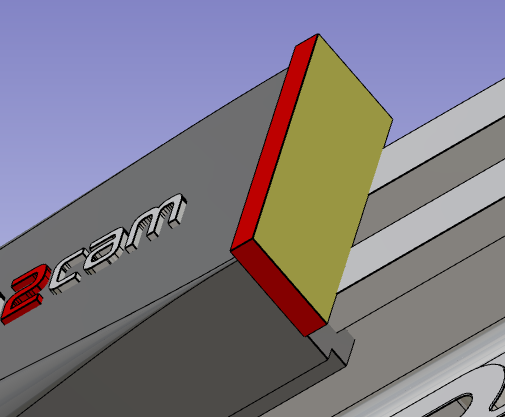

Klicken Sie auf die Fläche des beweglichen Spannbackens

Validieren Sie die Erstellung des beweglichen Elements

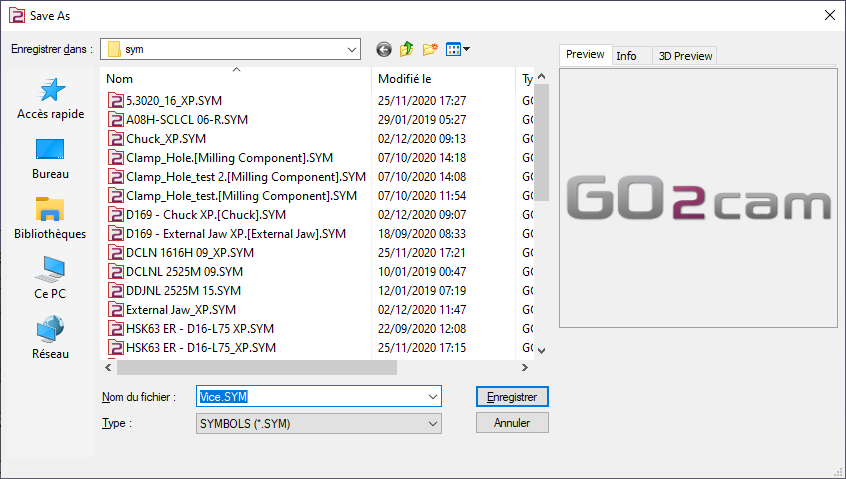

Speichern Sie die Datei im Benutzersymbolordner zur Verwendung in GO2cam.

Sehen Sie sich ein Video über einzelne Schraubstöcke an:
