Einführung

Diese Seite erklärt, wie man eine externe Spannbacke erstellt, die auf ein Spannfutter für Drehmaschinen montiert wird.

▶️ Sehen Sie sich unten auf der Seite ein Video an: Klicken Sie hier


Der Erstellungsprozess für Werkzeuge, Spannmittel, Maschinen usw. ist mit dem interaktiven Achsensystem flüssiger geworden.

  • Der Pfeil - invertiert die Ausrichtung der ausgewählten Achse

  • Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung

  • Der Ursprung - ermöglicht die Verlagerung des Achsensystems zu einem anderen Ursprung.

▶️ Sehen Sie sich ein Video zum Erstellungsprozess an.

Help  - Symbols Creation with Interactive axes-20250218-061726.png

Erstellung einer Spannbacke

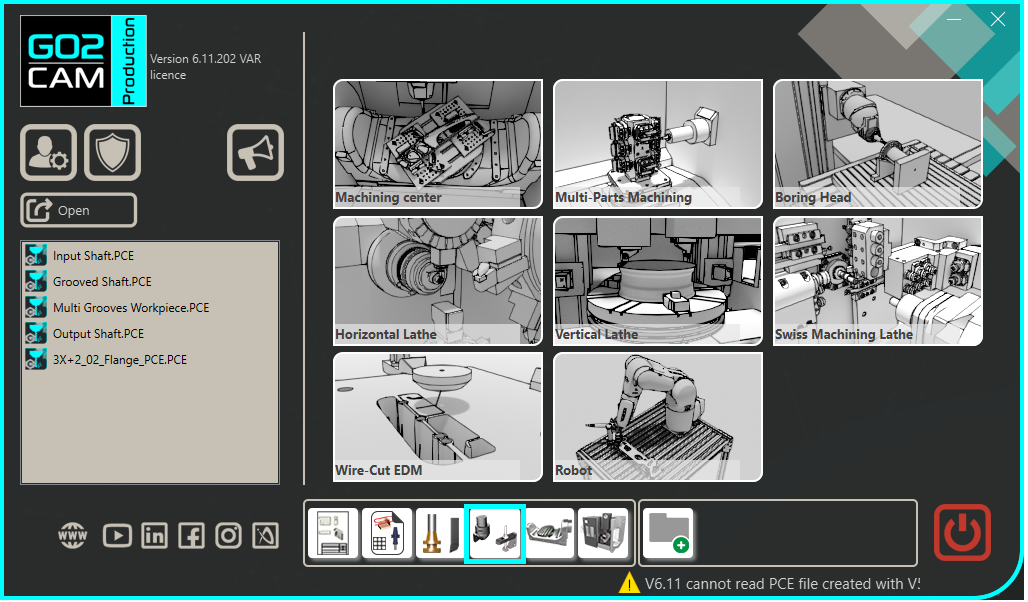

Wählen Sie das Modul „Spannmittel / Werkzeughalter“ auf der Homepage aus.

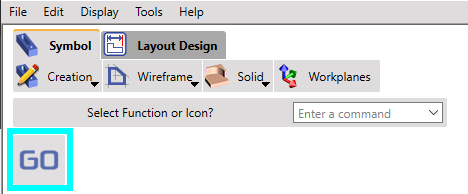

Klicken Sie auf die Schaltfläche GO

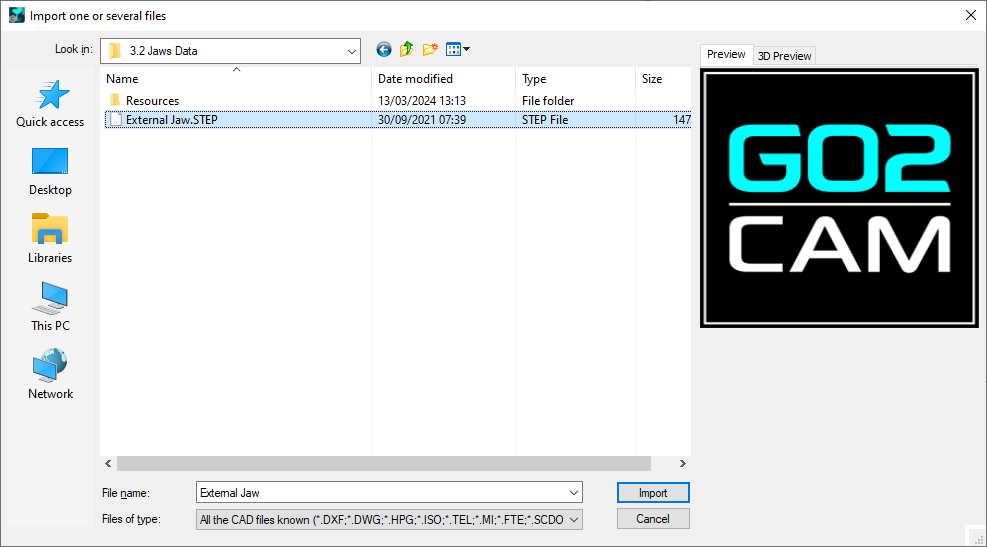

Wählen Sie die zu importierende Datei aus

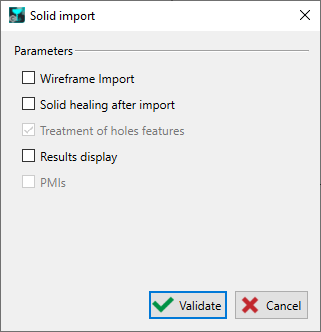

Wählen Sie die Importoption, die auf das Volumen angewendet werden soll.

Klicken Sie auf „Übernehmen“

Solid import.png

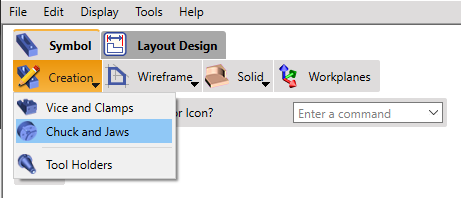

Klicken Sie auf die Registerkarte „Erstellen“ und dann auf das Menü „Spannfutter und Spannbacken“

Creation of chuck and jaws.PNG

Klicken Sie auf den Befehl zum Erstellen des Achsensystems

Wählen Sie das Werkzeug zur Definition der Position des Achsensystems aus

Position of system of axis.PNG

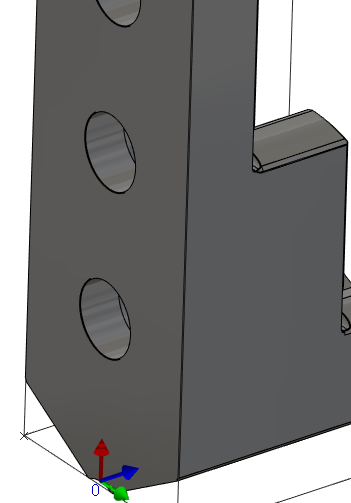

Definieren Sie das Achsensystem 0.

Der Ursprung des Achsensystems definiert die Fläche, die mit dem Achsensystem 1 des Spannfutters übereinstimmt.

Die X- und Z-Achsen müssen so definiert werden, dass sie mit den X- und Z-Achsen des Achsensystems 1 des Spannfutters übereinstimmen.

reference 0 copy-20240313-112104.png

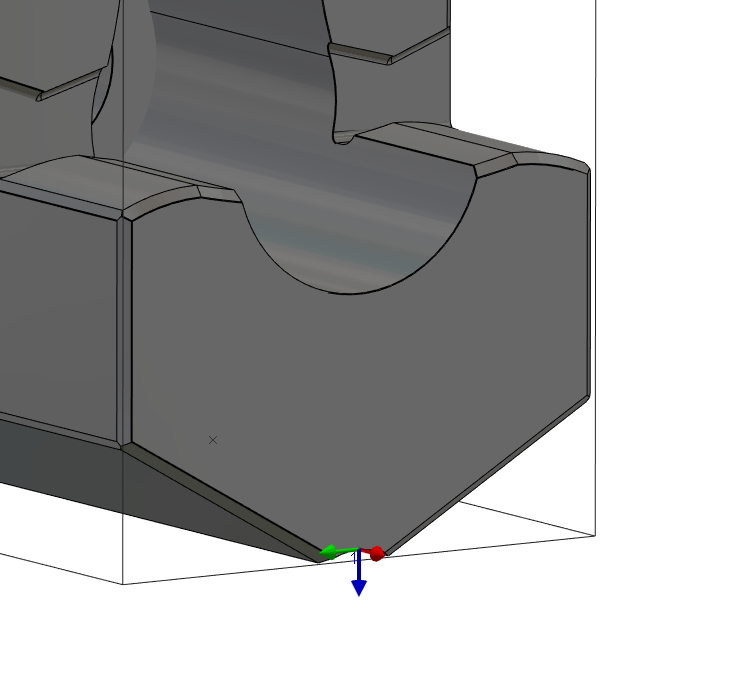

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen.

Die Ursprungsposition definiert die Spannposition. Das bedeutet, dass die Rückseite des Rohteils an dieser Position liegt, wenn die Dicke der Unterlegscheiben auf 0 eingestellt ist.

Die Y-Achse muss mit der Y-Achse von Achsensystem 0 übereinstimmen.

Die Z-Achse definiert die Spannrichtung. Sie muss in Richtung des Rohteils zeigen.

Reference 1.png

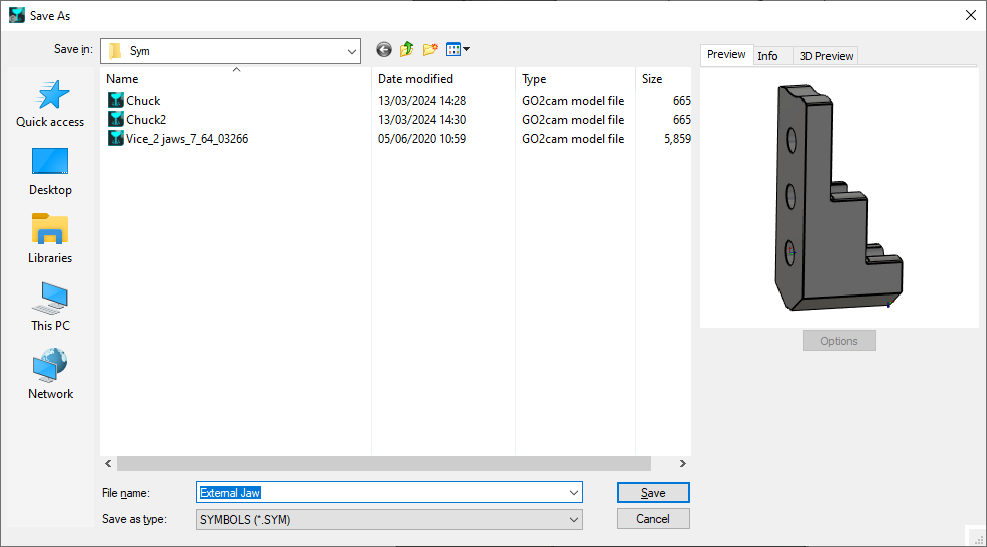

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam.

save as.png

Schlüsselpunkte

  • Der Ursprung des Achsensystems 0 definiert die Z-Position der Spannbacke auf dem Achsensystem 1 des Spannfutters.

  • Die X- und Z-Achsen des Achsensystems 0 werden mit den X- und Z-Achsen des Achsensystems 1 des Spannfutters ausgerichtet.

  • Achsensystem 1 definiert die Spannposition für das Rohteil. Die Y-Achse muss mit der Y-Achse von Achsensystem 0 übereinstimmen. Die Z-Achse gibt die Spannrichtung an, entgegengesetzt zur X-Achse von Achsensystem 1 für externe Spannungen und in derselben Richtung für interne Spannungen.

  • Der Ursprungspunkt des Achsensystems definiert die Z-Position für das Rohteil. Wenn die Dicke der Unterlegscheibe auf 0 eingestellt ist, richtet sich die Rückseite des Rohteils am Ursprung aus.

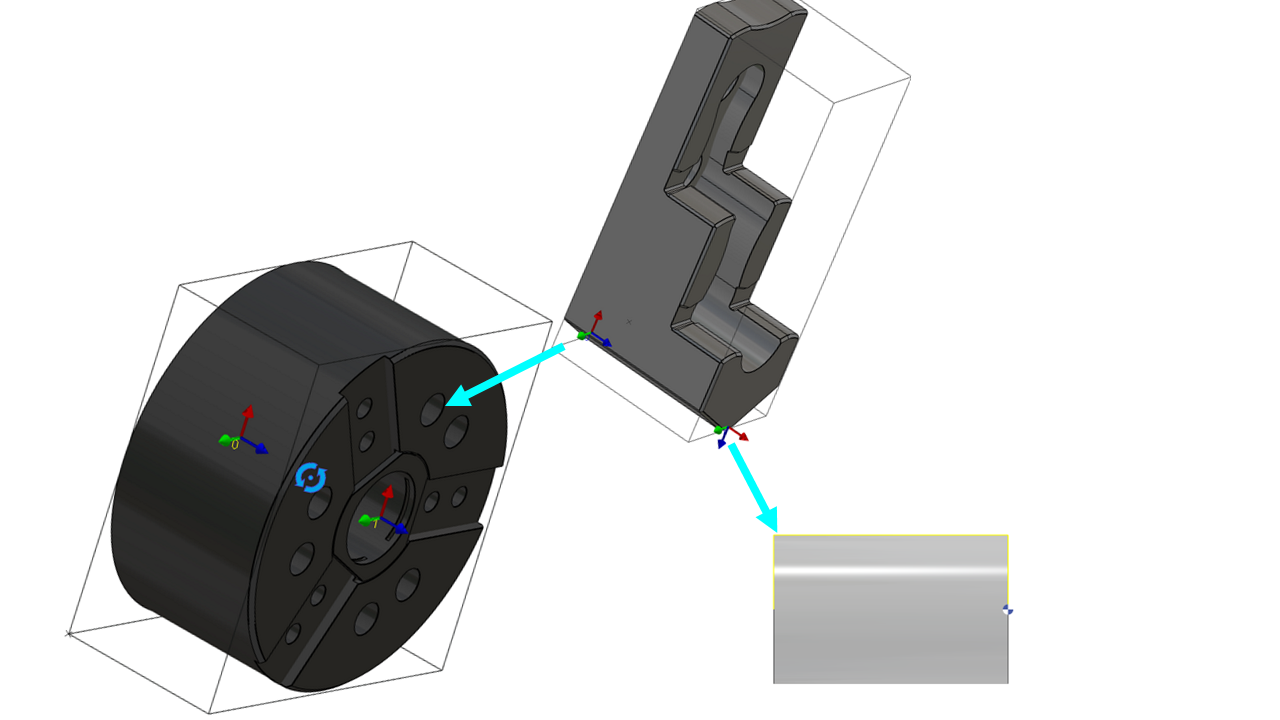

Mehrere Spannpunkte können auf einer Spannbacke definiert werden, wenn mehrere Spannpositionen erforderlich sind. Erstellen Sie dazu zusätzliche Achsensysteme auf der Spannbacke.

CHUCK JAWS AND WORKPIECES-20240313-113835.png


▶️ Sehen Sie sich ein Video zu Spannbacken an:
