Einleitung

Diese Seite erklärt, wie man ein Spannfutter für Drehmaschinen erstellt.

Sehen Sie sich unten auf der Seite ein Video an: Klicken Sie hier

Der Erstellungsprozess für Werkzeuge, Spannmittel, Maschinen usw. ist mit dem interaktiven Achsensystem flüssiger geworden.

Der Pfeil - invertiert die Ausrichtung der ausgewählten Achse
Der Buchstabe - ermöglicht die Neupositionierung der ausgewählten Achse in eine andere Richtung
Der Ursprung - ermöglicht die Verlagerung des Achsensystems zu einem anderen Ursprung.

Sehen Sie sich ein Video zur Erstellung des Prozesses an.

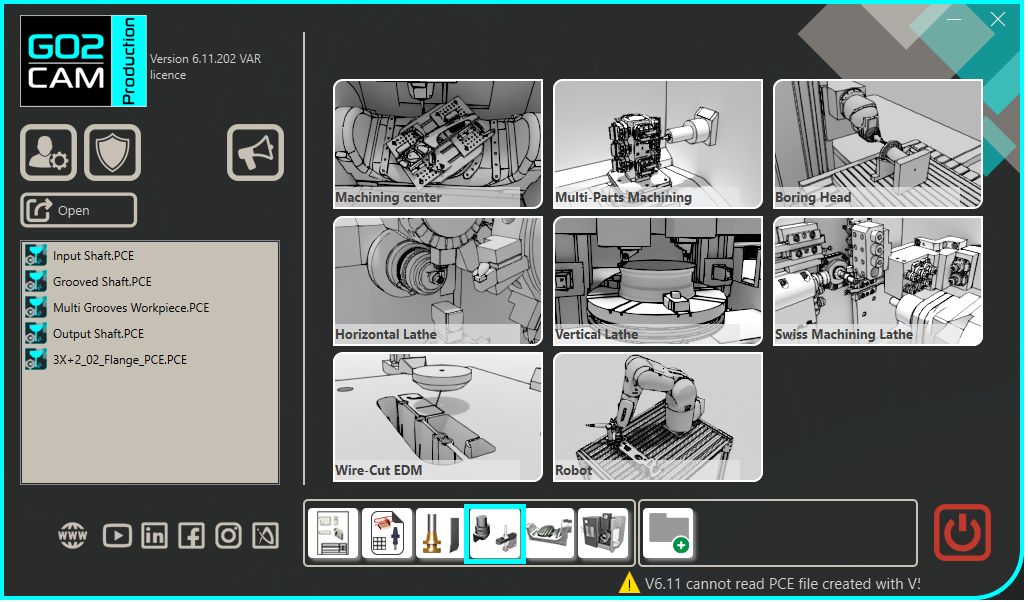

Wählen Sie das Modul „Spannmittel / Werkzeughalter“ auf der Startseite aus.
Klicken Sie auf die Schaltfläche GO

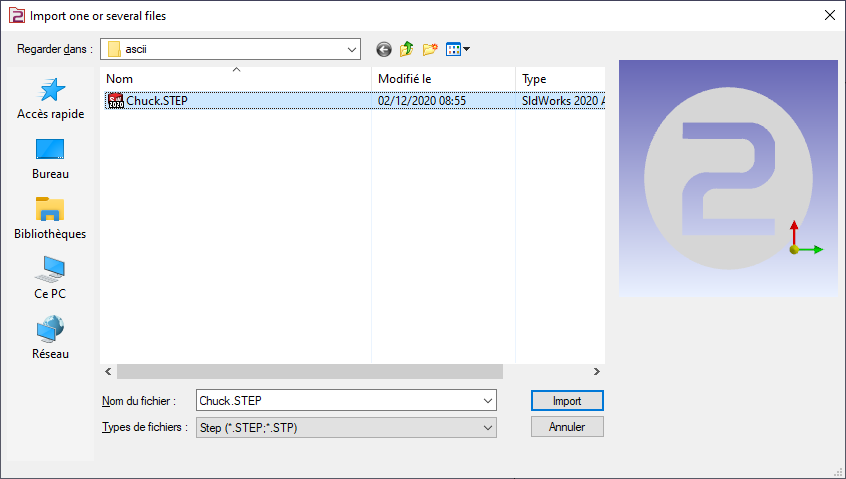

Wählen Sie die zu importierende Datei aus
Wählen Sie die Importoption, die auf das Volumen angewendet werden soll. Klicken Sie auf „Übernehmen“

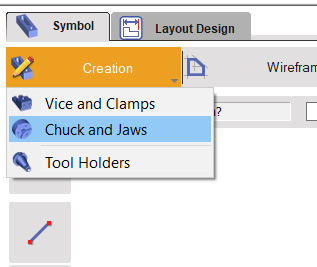

Klicken Sie auf die Registerkarte „Erstellung“ und dann auf das Menü „Spannfutter und Backen“
Klicken Sie auf den Befehl zum Erstellen des Achsensystems
Wählen Sie das Werkzeug aus, um die Position des Achsensystems zu definieren

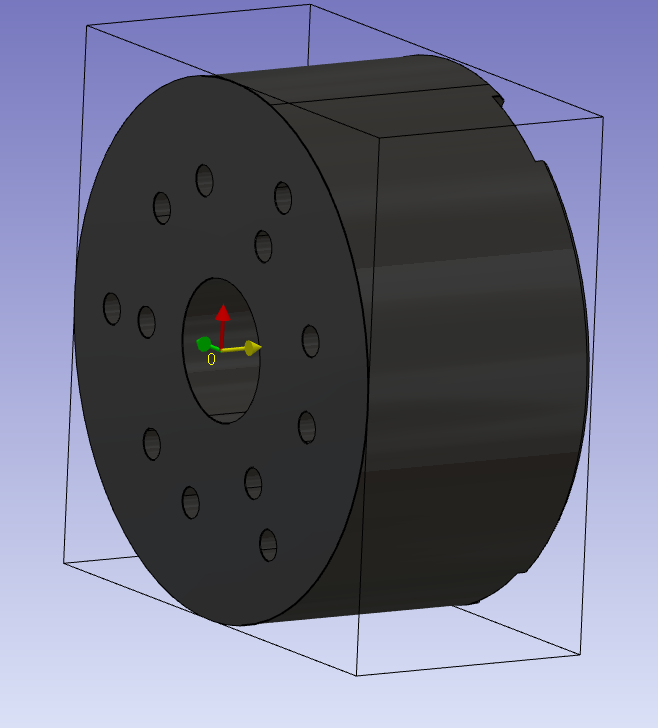

Definieren Sie das Achsensystem 0. Dieses Achsensystem wird der Montagepunkt des Spannfutters auf dem Werkstückauflager der Maschine sein. Die Z-Achse definiert die Drehachse.

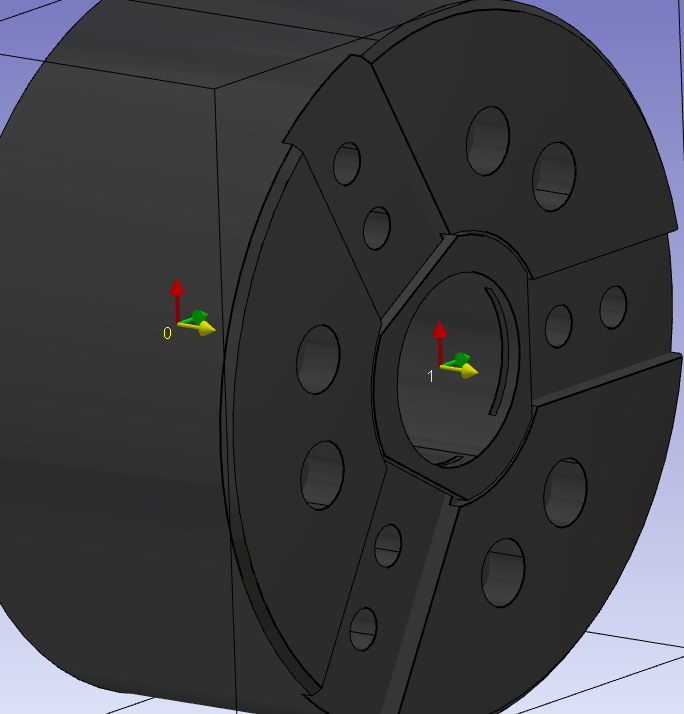

Führen Sie denselben Befehl aus, um das Achsensystem 1 zu erstellen. Die Position des Ursprungs definiert die Fläche, auf der die Spannbacken montiert werden. Die Z-Achse muss dieselbe sein wie die des Achsensystems 0. Die X-Achse wird mit der X-Achse der Drehebene ausgerichtet. Sie definiert auch die Positionierung der ersten Spannbacke.

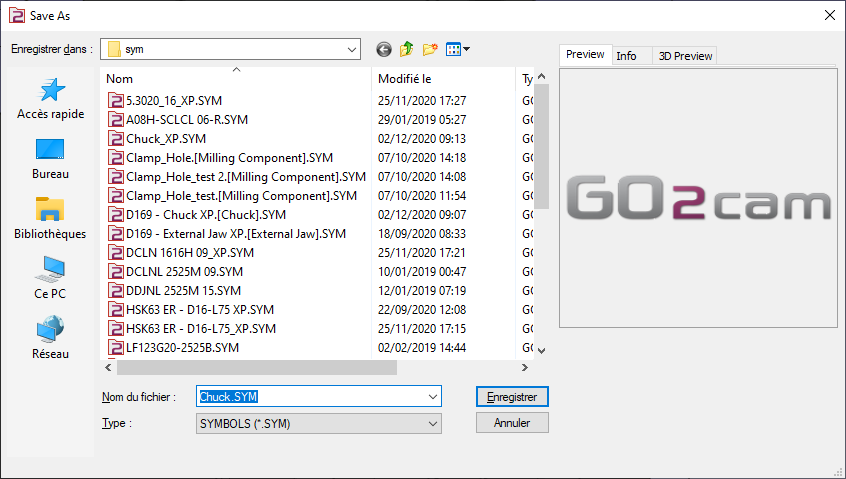

Speichern Sie die Datei im Symbolordner des Benutzers zur Verwendung in GO2cam.

Achsensystem 0 ist der Montagepunkt auf dem Werkstückauflager.
Achsensystem 1 definiert, wo die erste Spannbacke montiert ist.
Die Z-Achse der beiden Achsensysteme ist in der Drehachse der Maschine ausgerichtet.

Sehen Sie sich ein Video über Spannfutter an:
