GO2cam bietet eine spezialisierte Funktionalität für die Geometrietolerierung.

Benutzer können ein Profil definieren und ihm eine Toleranz zuweisen, ohne die ursprüngliche Geometrie zu ändern. Profile können aus jeder zweidimensionalen oder Volumen-Geometrie generiert werden, die entweder innerhalb von GO2cam erstellt oder von externen CAD-Plattformen importiert wurde. Diese Funktionalität ist über die Multifunktionsleiste im Bereich "Manipulation" zugänglich.

Genauigkeit:

Die Tasche in der oberen rechten Ecke ist 35 mm breit. Dies ist der vom Prüfer ermittelte Wert. Die Zeichnung gibt vor, dass die allgemeine Toleranz H7 ist.

Dank der Tolerierung können Sie diesen Wert auf die Bemaßung anwenden und wählen, ob der Durchschnittswert bearbeitet werden soll. In diesem Fall ist dies der Wert 35,0125 mm.

Topologie:

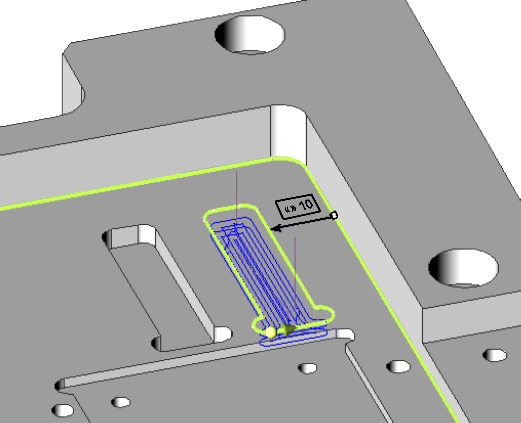

Die Wand zwischen den Taschen ist in Wirklichkeit 6 mm breit (laut Zeichnung). Im Modell beträgt der Wert 5 mm.

Sie können diesen Fehler im Tolerierungsmenü beheben. Die gesamte Tasche wird verschoben, ihre Breite (27) wird nicht geändert.

Profil Definitionen

Lineare Toleranz

Winkel-Toleranz

Kreis-Toleranz

Modifikation

Toleranzverschiebung

Profilaufhebung

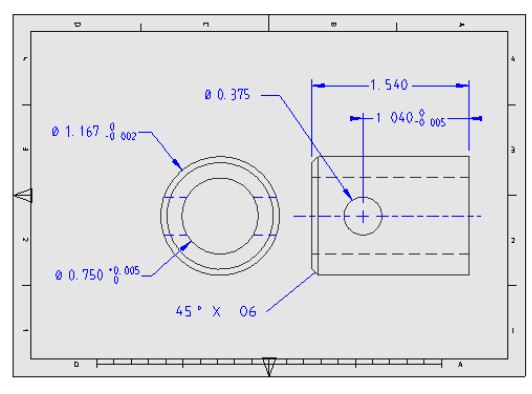

Keine Notwendigkeit, die Toleranzen neu zu definieren, wenige Klicks genügen und die Bearbeitung berücksichtigt die vom Konstrukteur definierten Toleranzen!

Das Prinzip ist ganz einfach: tun Sie so, als ob Sie eine neue Toleranz definieren möchten.

Definieren Sie zuerst das Profil, wählen Sie die Art der Toleranz (linear, Winkel oder Kreis) und klicken Sie dann auf die toleriert Elemente. In dem Moment, in dem Sie die Toleranz selbst definieren sollten, Doppelklick auf die bereits auf der Zeichnung definierte CAD-Toleranz, die Werte werden direkt von GO2cam übernommen!

Sie können ein Video zur Übernahme von CAD-Toleranzen ansehen:

Eines der größten Probleme für einen CAM-Techniker beim Import eines CAD-Modells ist, dass er gezwungen ist, viele Geometrien zu ändern, die toleriert sind. Der Grund dafür ist, dass die CAD-Modelle immer unter Berücksichtigung des Nennwerts einer Toleranz konstruiert werden!

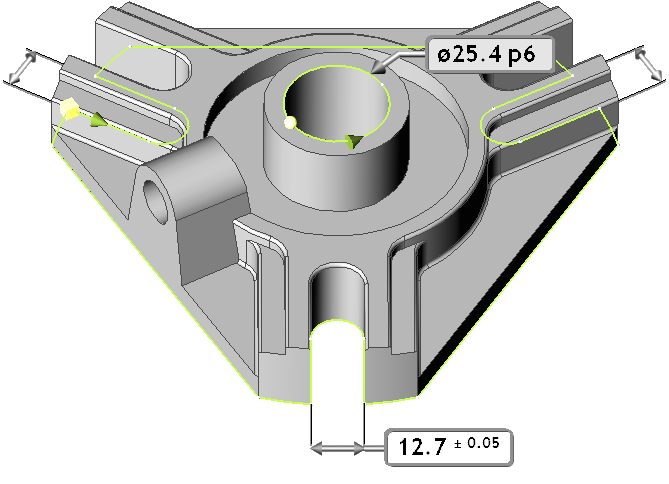

Nehmen wir ein konkretes Beispiel: Die Bohrungstoleranz des Volumenmodells rechts ist 25,4P6.

Die untere Toleranz ist -0,031, die obere Toleranz ist -0,018.

Folglich ist die mit dem Nennwert 25,4 gezeichnete Geometrie einfach falsch! Sie liegt außerhalb der Toleranz!

Mit GO2cam können Sie das Maß einfach ändern und wählen, ob es gemäß dem unteren, oberen oder durchschnittlichen Wert bearbeitet werden soll!

Wer hat diese Frage noch nie gestellt bekommen: Kann ich in meinem CAD-System mit dem Durchschnittswert meiner Toleranz zeichnen? Die Antwort ist NEIN, aber GO2cam ermöglicht es Ihnen, die Form unter Berücksichtigung des durchschnittlichen Toleranzwerts zu bearbeiten!

Im folgenden Beispiel entscheiden wir uns, das Maß auf den Durchschnittswert festzulegen. Dieser Wert 7,55 wird für die Bearbeitung verwendet.

Sie können ein Video über Kreis-Tolerierung ansehen:

Das Tolerierungsmodul ermöglicht auch die Änderung der Topologie eines Teils, falls erforderlich.

Ein auf einer CAD-Zeichnung abgelesenes Maß und der tatsächliche Geometriewert können unterschiedlich sein. Die Tolerierung ermöglicht es Ihnen, das tatsächliche Maß einzuhalten, ohne die Geometrie zu ändern, was schwierig oder vielleicht unmöglich sein kann.

Sie können beispielsweise ein Loch verschieben, das mit dem Befehl "Solid Recognition" definiert wurde. Definieren Sie einfach eine 'Toleranz' zwischen einer Kante der Fläche und dem Loch und ändern Sie das Maß. Das Loch wird verschoben und an seiner neuen Position bearbeitet, ohne die Geometrie selbst zu ändern.

Die Toleranzen werden auf Profile angewendet, nicht direkt auf die Geometrie. Das bedeutet, dass wir das ursprüngliche CAD-Modell, das von der CAD-Abteilung oder vom Kunden erhalten wurde, nicht ändern.

Der Vorteil ist die Möglichkeit, den Toleranzwert beliebig oft zu ändern.

Sie können eine Bearbeitung anwenden und die Toleranz danach ändern, der Verlauf wird beibehalten.
