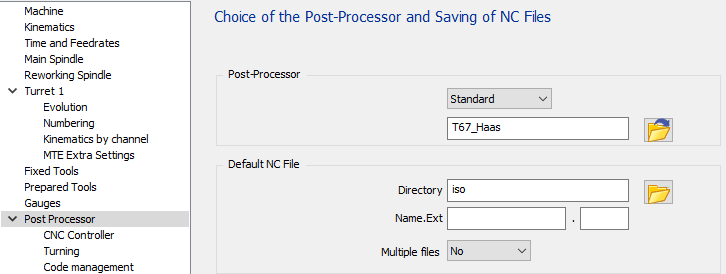

Allgemeine Informationen

Der Standard hat vier Konfigurationsseiten zur Verwaltung aller verfügbaren Optionen:

  • NC-Steuerung: Enthält die Optionen zur NC-Steuerung.

  • Drehen: Enthält die Optionen der Drehtechnologie.

  • Codeverwaltung: Ermöglicht die Angabe einiger Codes für die NC-Ausgabe.

  • Dateiverwaltung: Bietet einige Optionen für die NC-Dateiausgabe.

general info-20240416-065005.PNG

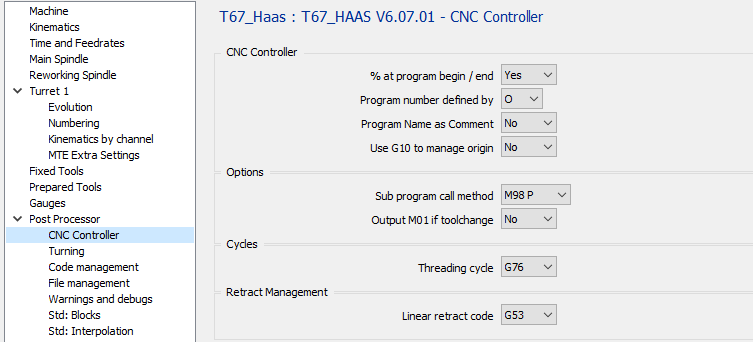

1 CNC-Steuerungsseite

cnc controller-20240416-065038.PNG

1.1 CNC-Steuerung – % am Programmbeginn / -ende

Option

Ergebnis

Nein

O1000

…

…

M30

Ja

%

O1000

…

…

M30

%

1.2 CNC-Steuerung – Programm-Nummer definiert durch

Option

Ergebnis

O

%

O 1000

…

…

M30

%

:

%

: 1000

…

…

M30

%

1.3 CNC-Steuerung – Programmname als Kommentar

Option

Ergebnis

Nein

%

O1000

…

…

M30

%

Ja

%

O1000 (PART NAME)

…

…

M30

%

1.4 CNC-Steuerung – G10 zur Verwaltung des Nullpunkts verwenden

Option

Ergebnis

Nein

%

O1000

…

…

M30

%

Ja

%

O1000

G10 L2 P1 X.. Y.. Z.. (G54)

G10 L2 P2 X.. Y.. Z.. (G55)

G10 L20 P1 X.. Y.. Z.. (G110)

…

…

M30

%

1.5 Zyklen – Gewindeschneidzyklus

Option

Ergebnis

G76

…

G00 X44

G76 X38.506 Z-10. P1 K0.747 A60 D0.2 F1.25

…

G92

…

G92 X39 Z-43

G00 Z3

G92 X38 Z-43

G00 Z3

…

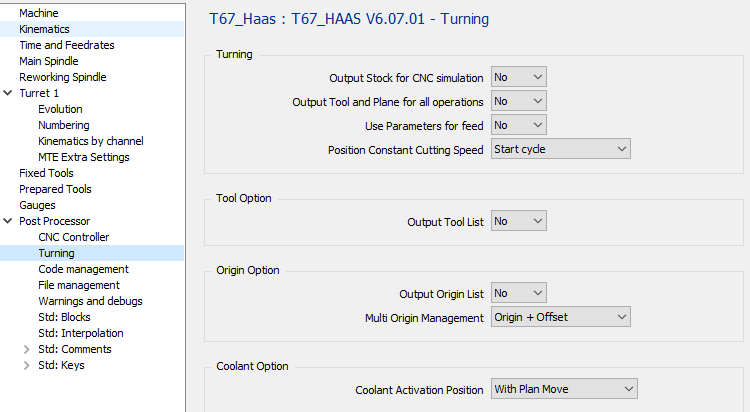

2 Drehseite


2.1 Drehen – Ausgabe des Rohteils für CNC-Simulation

Diese Option wird für Haas nicht verwendet, da keine Rohteilsimulation auf der CNC vorhanden ist.

Option

Ergebnis

Nein

Ja

2.2 Drehen – Ausgabe von Werkzeug und Ebene für alle Operationen

Option

Ergebnis

Nein

O1000

(FACE)

T0101

G00 X20 Z2

…

…

(ROUGH)

G00 X20 Z2

…

…

Ja

O1000

(FACE)

T0101

G00 X20 Z2

…

…

(ROUGH)

T0101

G00 X20 Z2

…

…

2.3 Drehen – Parameter für Vorschub verwenden

Option

Ergebnis

Nein

…

T0101

G00 X20 Z2

G01 Z-20 G95 F0.1

…

…

Ja

#1 = 0.1

T0101

G00 X20 Z2

G01 Z-20 G95 F#1

…

…

2.4 Drehen – Konstante Schnittgeschwindigkeit positionieren

Option

Ergebnis

Zyklus starten

T0101

G92 S9000

G96 S40 M04

G00 G90 X24. Z2.8…

…

Bearbeitung starten

T0101

G97 S530 M04

G00 G90 X24. Z2.8

G92 S9000

G96 S40 M04

G01 G95 Z0. F0.1

…

2.5 Werkzeugoption – Werkzeugliste ausgeben

Option

Ergebnis

Nein

O1000

T0101

…

…

Ja

O1000

(START TOOL LIST)

(T1 CMNG 04)

(T2 ...)

(T3 ...)

(END TOOL LIST)

T0101

…

…

2.6 Nullpunktoption – Nullpunktliste ausgeben

Option

Ergebnis

Nein

O1000

T0101

…

…

Ja

O1000

(START ORIGIN LIST)

(G54)

(...)

(END ORIGIN LIST)

T0101

…

…

2.7 Nullpunktoption – Mehrfach-Nullpunktverwaltung

Option

Ergebnis

Nur Nullpunkt

%

O1000

…

G54

…

Nullpunkt + Offset

%

O1000

…

G54

G52 X10 Y20 Z10

…

Ohne MTE:

Wenn die Option für jeden am Teil definierten Nullpunkt auf „Nur Nullpunkt“ gesetzt ist, geben wir einen anderen G-Code aus, G54, dann G55, G56 … Das bedeutet, Sie sind durch die Anzahl der von der CNC verwalteten Nullpunkte begrenzt. Wenn Sie mehr Nullpunkte haben können, müssen Sie die zweite Option „Nullpunkt + Offset“ verwenden.

Wenn die Option auf „Nullpunkt + Offset“ gesetzt ist, wird nur G54 ausgegeben und mit G52 versetzt.

Mit MTE:

Der Nullpunkt kann im Namen des Nullpunkts mit der folgenden Syntax „$G54_“ definiert werden. Das bedeutet, G54 wird im NC-Programm verwendet. Wenn kein dekodierter Name definiert ist, wird der Standard-Nullpunkt G54 ausgegeben.

Wenn Sie „Nullpunkt + Offset“ verwenden, müssen Sie nur einen Nullpunkt für alle Ihre Operationen verwenden, da alle Offsets vom Referenzebenen-Nullpunkt oder vom einzelnen Nullpunkt berechnet werden.

Sie können jeden Text nach dem Unterstrich hinzufügen, um Ihren Offset zu erkennen „$G54_Up“, „$G54_Right“, …

2.8 Kühlmitteloption – Kühlmittelaktivierungsposition

Die zweite und dritte Option ergeben die gleiche Ausgabe für Drehoperationen.

Es wird einen Unterschied bei Fräsbearbeitungen mit angetriebenen Werkzeugen geben.

Option

Drehoperation

Fräsbearbeitung (angetriebenes Werkzeug)

Mit Spindel

…

T0101

S1000 M03

M08

G00 X15 Z2

…

…

T0101

S1000 M03

M08

G00 X15 C0

Z2

…

Mit Ebenenverschiebung

…

…

T0101

S1000 M03

G00 X15 Z2 M08

…

…

…

T0101

S1000 M03

G00 X15 C0 M8

Z2

…

Mit Eintauchverschiebung

…

T0101

S1000 M03

G00 X15 Z2 M08

…

…

T0101

S1000 M03

G00 X15. C0

Z2 M8

…

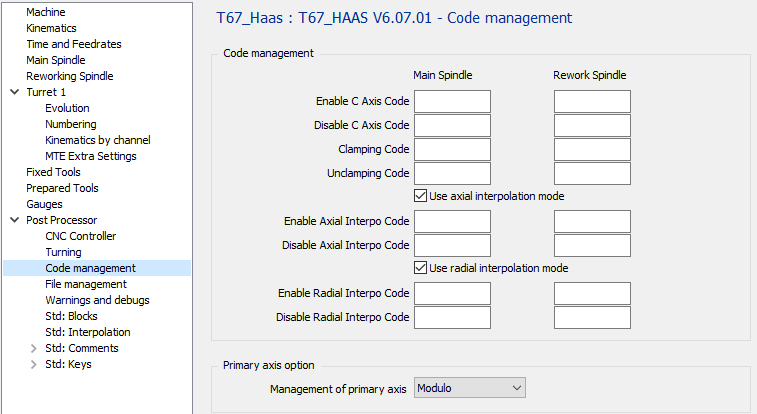

3 Codeverwaltungsseite

code management-20240416-065135.PNG

3.1 Codeverwaltung – C-Achsen-Code aktivieren

Option

Ergebnis

„leer“

…

T0101

S1000 M3

G17

G28 G90 H0

M154

C10

…

M51

…

T0101

S1000 M3

G17

M51

G28 G90 H0

C10

…

3.2 Codeverwaltung – C-Achsen-Code deaktivieren

Option

Ergebnis

„leer“

…

X200

M155

M09

…

M50

…

X200

M50

M09

…

3.3 Codeverwaltung – Spanncode

Wenn das Feld leer ist, lautet der Code für die Hauptspindel M14 und für die Nachbearbeitungsspindel M114.

Option

Hauptspindel

Nachbearbeitungsspindel

„leer“

…

C10

M14

G01 Z-10

…

…

C10

M114

G01 Z-10

…

M10

…

C10

M10

G01 Z-10

…

…

C10

M10

G01 Z-10

…

3.4 Codeverwaltung – Entspanncode

Wenn das Feld leer ist, lautet der Code für die Hauptspindel M15 und für die Nachbearbeitungsspindel M115.

Option

Ergebnis

Nachbearbeitungsspindel

„leer“

…

G0 Z20

M15

C10

…

…

G0 Z20

M115

C10

…

M11

…

G0 Z20

M11

C10

…

…

G0 Z20

M11

C10

…

3.5 Codeverwaltung – Axialinterpolationsmodus verwenden

Wenn die Maschine keine G112- oder G12.1-Option hat, kann die Ausgabe zerlegt erfolgen.

Es wird keine Kreisinterpolation ausgegeben, Werkzeugversatz wird nicht verwendet.

Option

Ergebnis

use axial interpo mode-20240416-065224.PNG

Axiale Operation mit G112 ausgeben

use axial interpo mode-20240416-065224.PNG

Axiale Operation zerlegt ausgeben

3.6 Codeverwaltung – Axial-Interpolationscode aktivieren

Wenn das Feld leer ist, wird standardmäßig G112 verwendet.

Option

Ergebnis

„leer“

…

G01 Z-5

G112

…

G12.1

…

G01 Z-5

G12.1

…

3.7 Codeverwaltung – Axial-Interpolationscode deaktivieren

Wenn das Feld leer ist, wird standardmäßig G113 verwendet.

Option

Ergebnis

„leer“

…

G113

G00 Z20

…

G13.1

…

G13.1

G00 Z20

…

5.8 Codeverwaltung – Radialinterpolationsmodus verwenden

Wenn die Maschine keine G107-Option hat, kann die Ausgabe zerlegt erfolgen.

Es wird keine Kreisinterpolation ausgegeben, Werkzeugversatz wird nicht verwendet.

Option

Ergebnis

tick use radial interpo mode-20240416-065246.PNG

Axiale Operation mit G107 ausgeben

use radial interpo mode-20240416-065302.PNG

Axiale Operation zerlegt ausgeben

3.9 Codeverwaltung – Radial-Interpolationscode aktivieren

Es gibt keine radiale Interpolation bei Haas CNC.

Option

Ergebnis

„leer“

G107

3.10 Codeverwaltung – Radial-Interpolationscode deaktivieren

Option

Ergebnis

„leer“

G107

3.11 Primäre Achsenoption – Verwaltung der primären Achse

Option

Ergebnis

Modulo

…

C0

…

C359

C0

…

Linear

…

C0

…

C359

C360

…

Inkrementell

…

C0

…

H1

H1

…

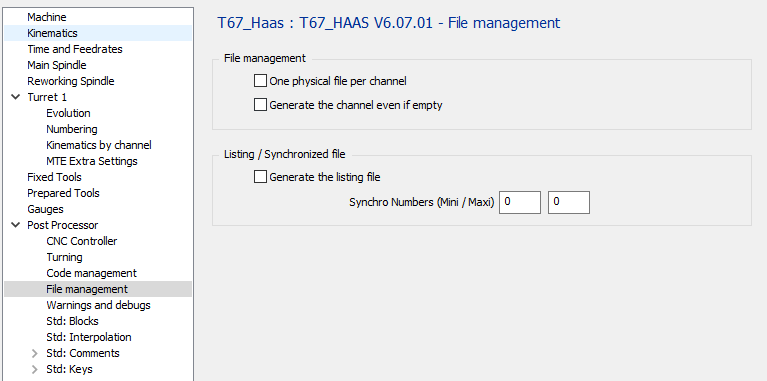

4 Dateiverwaltungsseite

Es gibt keine Multi-Channel-Haas-CNC. Diese Optionen geben das gleiche Ergebnis wie bei Fanuc-Steuerungen aus und werden aktualisiert, wenn Haas-CNC Multi-Channel-fähig ist.

File management-20240416-065504.PNG

4.1 Dateiverwaltung – Eine physische Datei pro Kanal

Option

Datei 1

Datei 2

no tick-20240416-065549.PNG

O1000

(PROGRAM ERSTER KANAL)

…

…

M30

O1001

(PROGRAM ZWEITER KANAL)

…

…

M30


O1000

(PROGRAM ERSTER KANAL)

…

…

M30

O1001

(PROGRAM ZWEITER KANAL)

…

…

M30

4.2 Dateiverwaltung – Kanal auch dann generieren, wenn er leer ist

Option

Ergebnis

no tick-20240416-065549.PNG

Wenn ein Kanal leer ist, erfolgt keine Ausgabe des Programms.


Wenn ein Kanal leer ist, wird das Programm ausgegeben (aber leer).

(Nur O1001 und M30 werden ausgegeben)

4.2.1 Listen-/Synchronisationsdatei – Listendatei generieren

Sie müssen die Synchro-Nummern Mini & Maxi einstellen, um die Liste auszugeben.

Option

Ergebnis

no tick-20240416-065549.PNG

Generieren Sie die Datei nicht, um die Synchronisation zwischen den Kanälen zu sehen.


Generieren Sie die Datei, um die Synchronisation zwischen den Kanälen zu sehen.

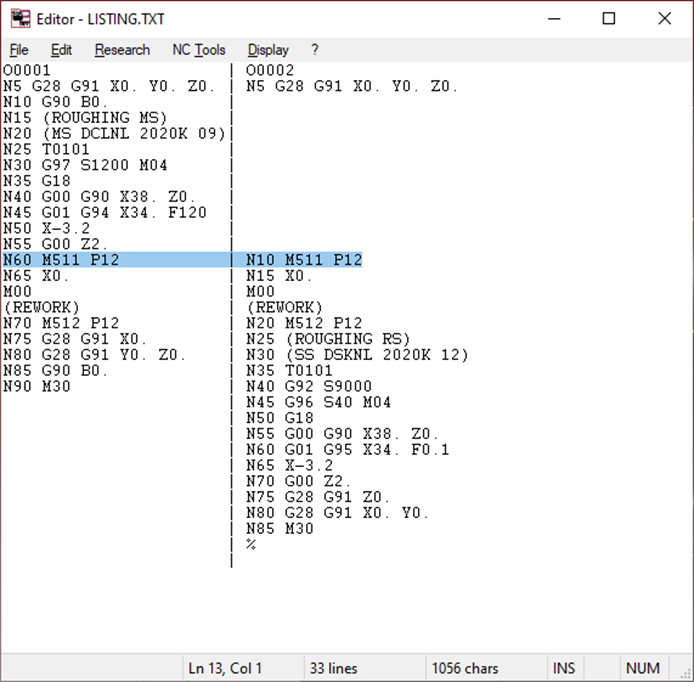

Die Datei mit dem Namen Listing.TXT wird temporär generiert und angezeigt.


4.3 Listen-/Synchronisationsdatei – Synchro-Nummern (Mini / Maxi)

Definieren Sie hier die Synchronisationsnummern (z. B. 500 – 540).

Der Postprozessor sucht nach den Synchronisationsnummern zwischen diesen Minimal- und Maximalwerten, um die Datei Listing.TXT zu generieren.

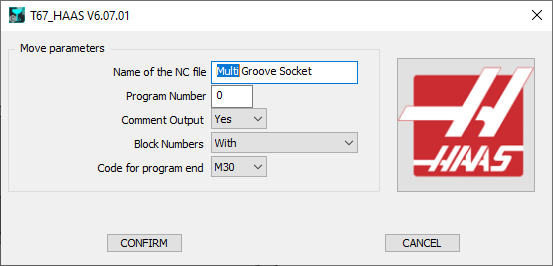

5 Startseite

launch page-20240416-065730.png

5.1 Name der NC-Datei: Definieren Sie hier den Namen der generierten NC-Datei.

Die Erweiterung wird in der MCF-Konfiguration definiert.

5.2 Programm-Nummer: Wenn 0 definiert ist, wird die Programm-Nummer auf 1 gesetzt.

Option

Ergebnis

0

%

O0001

…

…

“10”

%

O0010

…

…

“1234”

%

O1234

…

…

5.3 Kommentar-Ausgabe:

Option

Ergebnis

Nein

…

T0101

…

Ja

…

(FACING)

(CNMG 04)

T0101

…

5.4 Blocknummern:

Option

Ergebnis

Mit

O1000

N5 T0101

N10 G00 X10 Z20

N15 Z10

…

…

N50 T0202

N55 G00 X20 Z20

N60 Z10

…

…

Ohne

O1000

T0101

G00 X10 Z20

Z10

…

…

T0202

G00 X20 Z20

Z10

…

…

Nur Werkzeugwechsel

O1000

N5 T0101

G0 X10 Z20

Z10

…

…

N10 T0202

G0 X20 Z20

Z10

…

…

5.5 Code für Programmende:

Option

Ergebnis

M30

…

…

…

M30

%

M02

…

…

…

M02

%

M99

…

…

…

M99

%
