Ein Werkzeug-Einstellmaß ist eine Reihe von Messungen, die die exakte Position und Ausrichtung eines Werkzeugs relativ zur Maschine definieren. Diese Messungen umfassen die Werkzeuglänge, Offsets in X-, Y- und Z-Richtung sowie alle notwendigen Winkelverstellungen. Genaue Werkzeug-Einstellmaße sind entscheidend für präzise Bearbeitungsergebnisse.

Um die Position eines Werkzeugs relativ zu seinem Werkzeughalter zu optimieren:

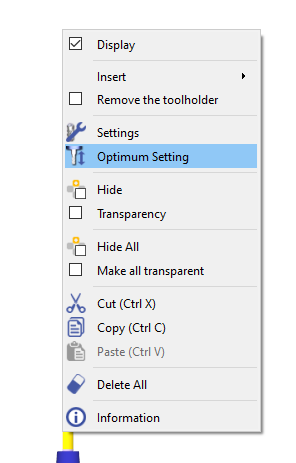

1. Rechtsklick auf das Werkzeug.

2. Wählen Sie "Optimale Einstellung" .

3. Passen Sie die "Nutzbare Länge" an manuell mit dem Schieberegler oder durch Klicken auf das "Optimale Nutzbare Länge berechnen" Symbol.

4. Ändern Sie die Z-Translation nach Bedarf.

5. Klicken Sie auf "Bestätigen" um Änderungen zu bestätigen.

Verwendung des Menüs Werkzeug-Einstellmaße:

Sobald die Werkzeuge an ihren jeweiligen Stationen installiert sind, nehmen Sie Feinabstimmungen an ihren Einstellungen vor:

• Verwenden Sie die automatische Anpassung:

  • Greifen Sie auf die Funktion "Werkzeug-Einstellmaße" zu.

  • Wählen Sie das gewünschte Werkzeug aus der Liste aus.

  • Klicken Sie auf „Optimale Länge“, um die optimale nutzbare Länge einzustellen.

  • Klicken Sie auf "Bestätigen", um Änderungen zu übernehmen.

• Manuelle Anpassung:

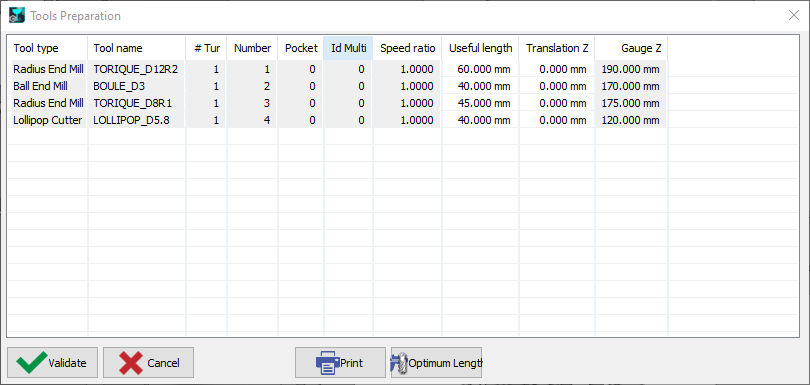

  • Bearbeiten Sie die Werte für "Nutzbare Länge" und "Z-Translation" direkt in der Werkzeugvorbereitungstabelle.
